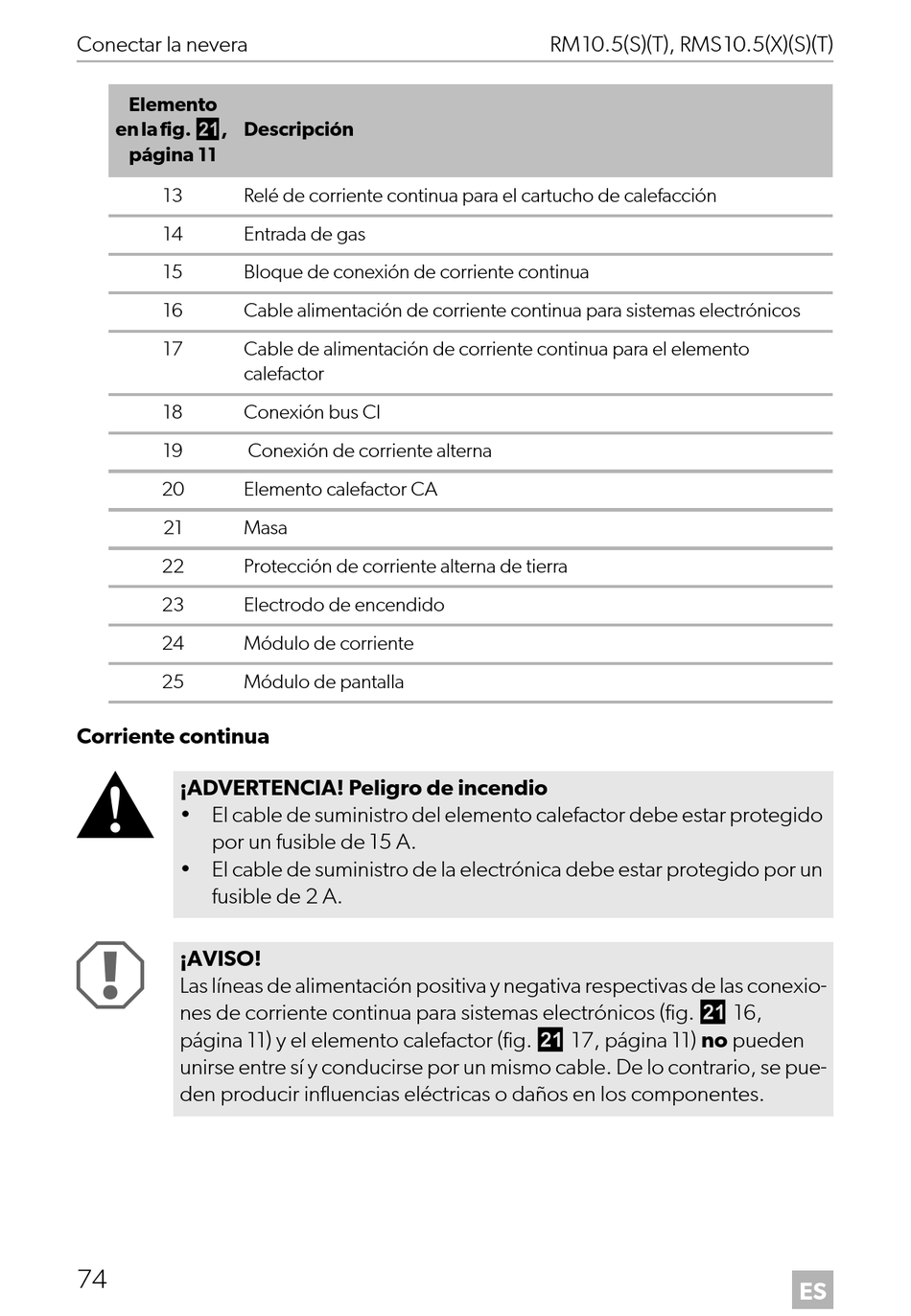

Conectar la nevera
Elemento
en la fig. k,
Descripción
página 11
13 Relé de corriente continua para el cartucho de calefacción
14 Entrada de gas
15 Bloque de conexión de corriente continua
16 Cable alimentación de corriente continua para sistemas electrónicos
17 Cable de alimentación de corriente continua para el elemento
calefactor
18 Conexión bus CI
19 Conexión de corriente alterna
20 Elemento calefactor CA
21 Masa
22 Protección de corriente alterna de tierra
23 Electrodo de encendido
24 Módulo de corriente
25 Módulo de pantalla
Corriente continua
!
¡ADVERTENCIA! Peligro de incendio
• El cable de suministro del elemento calefactor debe estar protegido
por un fusible de 15 A.
• El cable de suministro de la electrónica debe estar protegido por un
fusible de 2 A.
A
¡AVISO!
Las líneas de alimentación positiva y negativa respectivas de las conexio-
nes de corriente continua para sistemas electrónicos (fig. k 16,
página 11) y el elemento calefactor (fig. k 17, página 11) no pueden
unirse entre sí y conducirse por un mismo cable. De lo contrario, se pue-
den producir influencias eléctricas o daños en los componentes.
