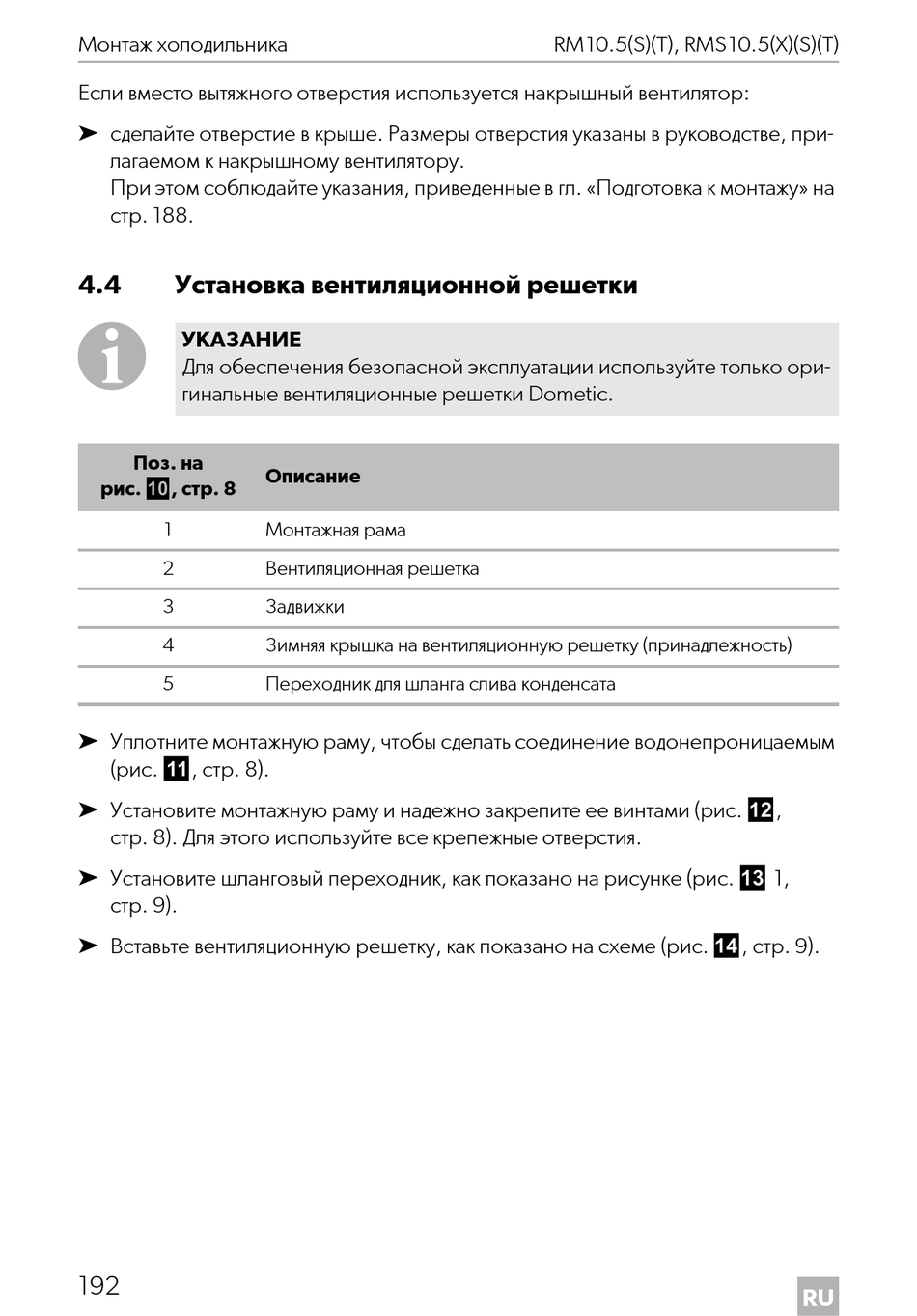

Монтаж холодильника
Если вместо вытяжного отверстия используется накрышный вентилятор:
➤ сделайте отверстие в крыше. Размеры отверстия указаны в руководстве, при-
лагаемом к накрышному вентилятору.
При этом соблюдайте указания, приведенные в гл. «Подготовка к монтажу» на
стр. 188.
4.4 Установка вентиляционной решетки
I
УКАЗАНИЕ
Для обеспечения безопасной эксплуатации используйте только ори-
гинальные вентиляционные решетки Dometic.
Поз. на
рис. 0, стр. 8
1
2
3
4
5
➤ Уплотните монтажную раму, чтобы сделать соединение водонепроницаемым
(рис. a, стр. 8).
➤ Установите монтажную раму и надежно закрепите ее винтами (рис. b,
стр. 8). Для этого используйте все крепежные отверстия.
➤ Установите шланговый переходник, как показано на рисунке (рис. c 1,
стр. 9).
➤ Вставьте вентиляционную решетку, как показано на схеме (рис. d, стр. 9).
192
Описание
Монтажная рама
Вентиляционная решетка
Задвижки
Зимняя крышка на вентиляционную решетку (принадлежность)
Переходник для шланга слива конденсата
RM10.5(S)(T), RMS10.5(X)(S)(T)
RU
