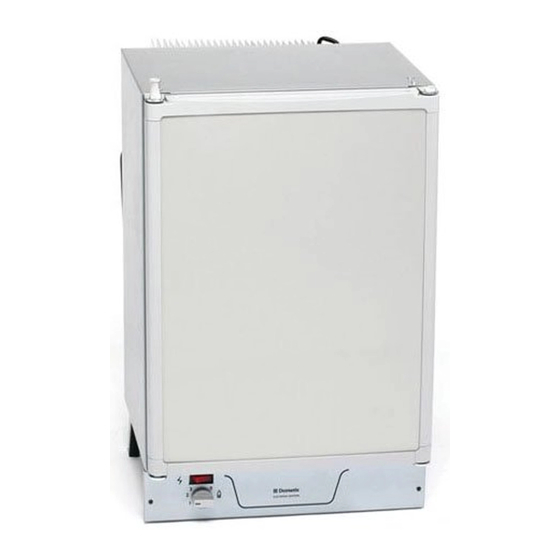

Dometic RM122 Montage- Und Bedienungsanleitung
Absorber-kühlschrank
Vorschau ausblenden
Andere Handbücher für RM122:
- Montage- und bedienungsanleitung (72 Seiten) ,
- Montage- und bedienungsanleitung (328 Seiten)
Verwandte Anleitungen für Dometic RM122
Inhaltszusammenfassung für Dometic RM122
- Seite 1 Instrukcja montażu i obsługi ..30 Réfrigérateur à absorption Instructions de montage et de service ....51 RM122, RM123...
- Seite 3 RM122, RM123 380 mm 439 mm 100 mm 300 mm LS 200 LS 200...
- Seite 4 RM122, RM123...
- Seite 5 RM122, RM123 RM123...
- Seite 6 RM122, RM123 RM122 RM123 RM123...
- Seite 7 RM122, RM123 RM122 RM123...
- Seite 8 RM122, RM123 45°...
-
Seite 9: Inhaltsverzeichnis
RM122, RM123 Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden. -
Seite 10: Erklärung Der Symbole
Erklärung der Symbole RM122, RM123 Erklärung der Symbole WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. - Seite 11 RM122, RM123 Sicherheitshinweise Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wis- sen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
-
Seite 12: Sicherheit Beim Betrieb Des Gerätes
Sicherheitshinweise RM122, RM123 Sicherheit beim Betrieb des Gerätes ACHTUNG! Benutzen Sie keine elektrischen Geräte innerhalb des Kühl- gerätes, außer wenn diese Geräte vom Hersteller dafür emp- fohlen werden. Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. -
Seite 13: Sicherheit Beim Betrieb Des Gerätes Mit Gas
RM122, RM123 Sicherheitshinweise Wenn das Anschlusskabel beschädigt ist, müssen Sie es erset- zen, um Gefährdungen zu vermeiden. Tauschen Sie ein beschädigtes Anschlusskabel nur gegen ein Anschlusskabel gleicher Art und Spezifikation aus. Achten Sie vor der Inbetriebnahme darauf, dass Anschlusska- bel und Stecker trocken sind. -
Seite 14: Lieferumfang
9105900013 Bei Fragen zu Zubehör wenden Sie sich bitte an Ihren Lieferanten. Bestimmungsgemäßer Gebrauch Die Kühlschränke RM122 und RM123 sind für den Einbau in Wohnwagen oder Wohnmobile ausgelegt. Sie eignen sich zur Lagerung von Lebens- mitteln. Die Kühlschränke sind für den Betrieb an einer 12-Vg-Spannungsquelle ausgelegt und können stromunabhängig mit Flüssiggas (Propan oder Butan) -
Seite 15: Technische Beschreibung
Betrieb mit verschiedenen Energiearten ausgelegt und kann wie folgt betrie- ben werden: RM122: mit 12 Vg oder mit Butan-/Propangas RM123: mit 220 – 240 Vw, 12 Vg oder mit Butan-/Propangas Das Produkt verfügt über einen Verriegelungsmechanismus, der auch als Transportsicherung dient. -
Seite 16: Kühlschrank Einbauen
Kühlschrank einbauen RM122, RM123 Kühlschrank einbauen Einbau vorbereiten Beachten Sie bei der Montage des Kühlschranks folgende Hinweise: Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf der Kühl- schrank einen Neigungswinkel von 3° nicht überschreiten. Achten Sie darauf, dass die Eisschale waagerecht im Kühlschrank liegt und dass das Fahrzeug waagerecht steht. -
Seite 17: Kühlschrank Zugdicht Einbauen
RM122, RM123 Kühlschrank einbauen Kühlschrank zugdicht einbauen Gasbetriebene Kühlgeräte in Wohnwagen oder Wohnmobilen müssen nach EN 1949 zugdicht eingebaut werden. Das bedeutet, dass die Verbrennungs- luft nicht dem Wohnraum entnommen wird und die Abgase am direkten Ein- tritt in den Wohnraum gehindert werden. -
Seite 18: Abgasrohr Montieren
Kühlschrank einbauen RM122, RM123 ➤ Schirmen Sie das Ende der Öffnung mit einem Ablenker ab, damit wäh- rend der Fahrt kein Schlamm oder Dreck eindringen kann (Abb. 6, Seite 4). Kühlschrank befestigen ➤ Befestigen Sie den Kühlschrank in der Nische, um Bewegungen des Kühlschranks zu verhindern. -
Seite 19: Türanschlag Wechseln
RM122, RM123 Kühlschrank einbauen Türanschlag wechseln ACHTUNG! Beschädigungsgefahr! Legen Sie den Kühlschrank nur auf die Seite und nie auf die Rückseite. Die Kühlrohre können sonst beschädigt werden. Der Kühlschrank wird mit dem Türscharnier auf der rechten Seite geliefert. Um den Türanschlag zu wechseln, gehen Sie wie folgt vor: ➤... -
Seite 20: Kühlschrank Anschließen
Kühlschrank anschließen RM122, RM123 Um das Türdekor zu wechseln, gehen Sie wie folgt vor: ➤ Drehen Sie den Kühlschrank auf die Seite. ➤ Entfernen Sie die drei Schrauben an der Unterseite des Türrahmens. ➤ Ziehen Sie das Dekor heraus. ➤ Schieben Sie das neue Dekor in die Öffnung. -
Seite 21: An Die Gasversorgung Anschließen
RM122, RM123 Kühlschrank anschließen An 230 Vw anschließen (nur RM123) WARNUNG! Die elektrische Installation darf nur von einer Fachkraft nach den nationalen Vorschriften angeschlossen werden. Durch unsachge- mäßes Anschließen können erhebliche Gefahren entstehen. Das Produkt wird mit einen Netzstecker an eine 230-Vw-Netzsteckdose angeschlossen. -
Seite 22: Kühlschrank Bedienen
Kühlschrank bedienen RM122, RM123 ➤ Verbinden Sie den Kühlschrank gemäß Abb. b, Seite 7 mit der Gasver- sorgung, fest und spannungsfrei. Verwenden Sie eine Schneidringverschraubung nach EN 1949. Ein Schlauchanschluss aus Gummi ist nicht zulässig. ➤ Stellen Sie sicher, dass alle Gasleitungen von einem registrierten Gas- installateur geprüft werden. -
Seite 23: Kühlschrank Einschalten
RM122, RM123 Kühlschrank bedienen Kühlschrank einschalten Betrieb mit Gas (RM122) ➤ Stellen Sie sicher, dass die Gaszufuhr eingeschaltet ist. ➤ Drehen Sie den Temperaturregler (Abb. c 2, Seite 7) auf Position „3“. ➤ Drücken Sie den Temperaturregler ein und halten Sie ihn gedrückt, bis der Brenner gezündet hat. -
Seite 24: Tipps Zum Energiesparen
Kühlschrank bedienen RM122, RM123 Betrieb mit 230 Vw (nur RM123) ➤ Stellen Sie sicher, dass Temperaturregler und Kippschalter ausgeschal- tet sind und die 12-Vg-Zufuhr von der Batterie getrennt ist. ➤ Stecken Sie das 230-V-Anschlusskabel in die Netzsteckdose. ➤ Schalten Sie den Kühlschrank ein, indem Sie den Temperaturregler (Abb. -
Seite 25: Eiswürfel Herstellen
RM122, RM123 Kühlschrank bedienen Im Betrieb mit 12 Vg (RM122, RM123) oder 230 Vw (nur RM123) HINWEIS Nach dem Einschalten dauert es ungefährt eine Stunde, bis der Verdampfer Anzeichen von Kühlung zeigt. Der Temperaturregler verfügt über acht Einstellpositionen (Abb. e 1, Seite 8). -
Seite 26: Störungsbeseitigung
Störungsbeseitigung RM122, RM123 ➤ Entleeren Sie die Tropfschale (Abb. 2 3, Seite 3) und stellen Sie die leere Tropfschale zurück. Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Der Kühlschrank funktio- Der Kühlschrank über- Richten Sie den Kühlschrank niert nicht. schreitet einen Nei- waagerecht aus. - Seite 27 RM122, RM123 Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Der Kühlschrank kühlt Die Luftzirkulation um Entfernen Sie mögliche Teile nicht ausreichend. den Ventilator ist unzu- wie Abdeckungen. reichend. Der Verdampfer ist ver- Tauen Sie den Kühlschrank eist. Die Temperatur ist zu Stellen Sie eine niedrigere hoch eingestellt.
-
Seite 28: Reinigung Und Pflege
Reinigung und Pflege RM122, RM123 Reinigung und Pflege WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung. ACHTUNG! Beschädigungsgefahr! Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser. Verwenden Sie zur Reinigung keine scharfen Reinigungs- mittel oder harten Gegenstände, da diese das Kühlgerät... -
Seite 29: Entsorgung
RM122, RM123 Entsorgung Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor- mieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Technische Daten...
