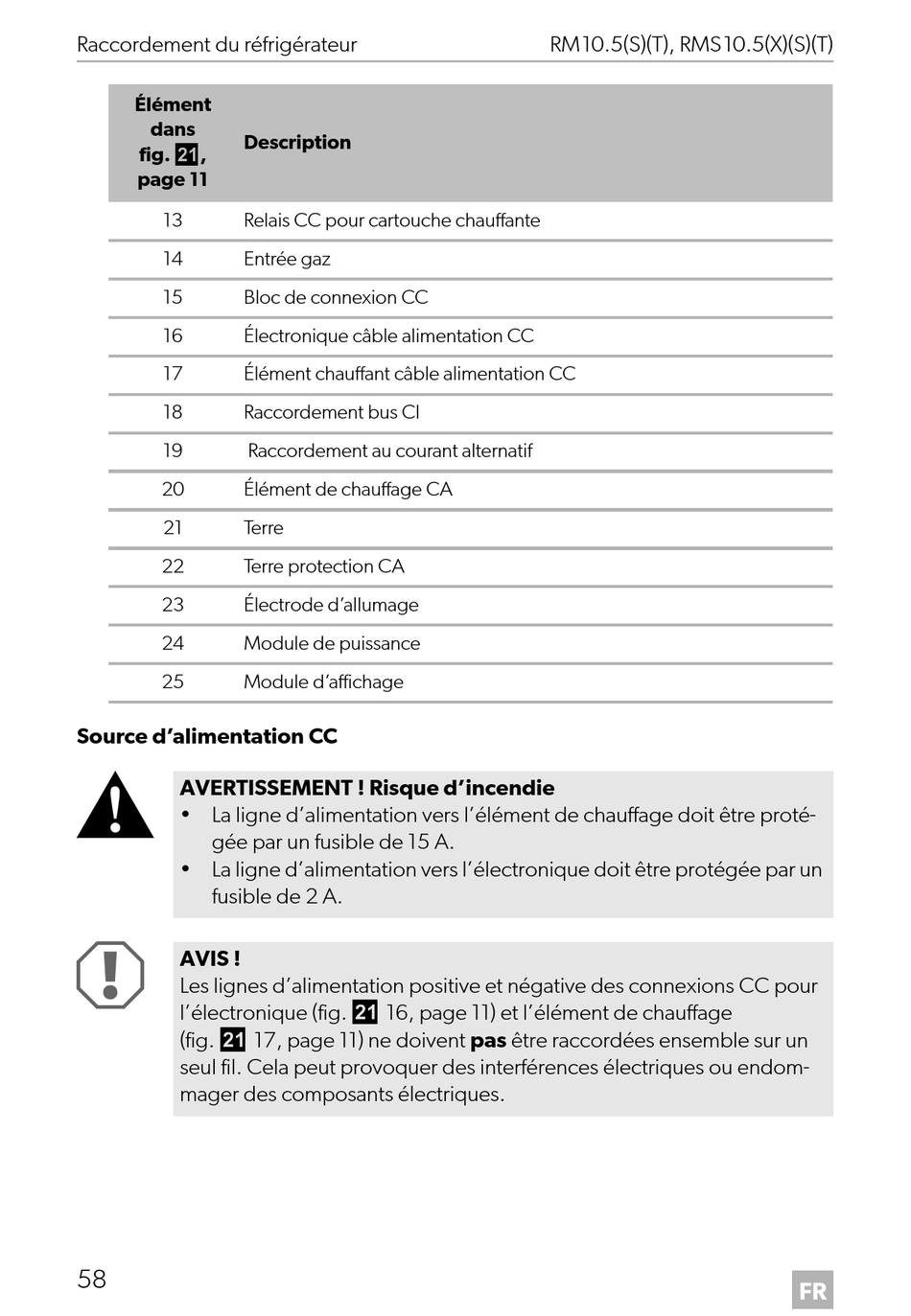

Raccordement du réfrigérateur
Élément
dans
Description
fig. k,
page 11
13 Relais CC pour cartouche chauffante
14 Entrée gaz
15 Bloc de connexion CC
16 Électronique câble alimentation CC
17 Élément chauffant câble alimentation CC
18 Raccordement bus CI
19 Raccordement au courant alternatif
20 Élément de chauffage CA
21 Terre
22 Terre protection CA
23 Électrode d'allumage
24 Module de puissance
25 Module d'affichage
Source d'alimentation CC
!
AVERTISSEMENT ! Risque d'incendie
• La ligne d'alimentation vers l'élément de chauffage doit être proté-
gée par un fusible de 15 A.
• La ligne d'alimentation vers l'électronique doit être protégée par un
fusible de 2 A.
A
AVIS !
Les lignes d'alimentation positive et négative des connexions CC pour
l'électronique (fig. k 16, page 11) et l'élément de chauffage
(fig. k 17, page 11) ne doivent pas être raccordées ensemble sur un
seul fil. Cela peut provoquer des interférences électriques ou endom-
mager des composants électriques.
