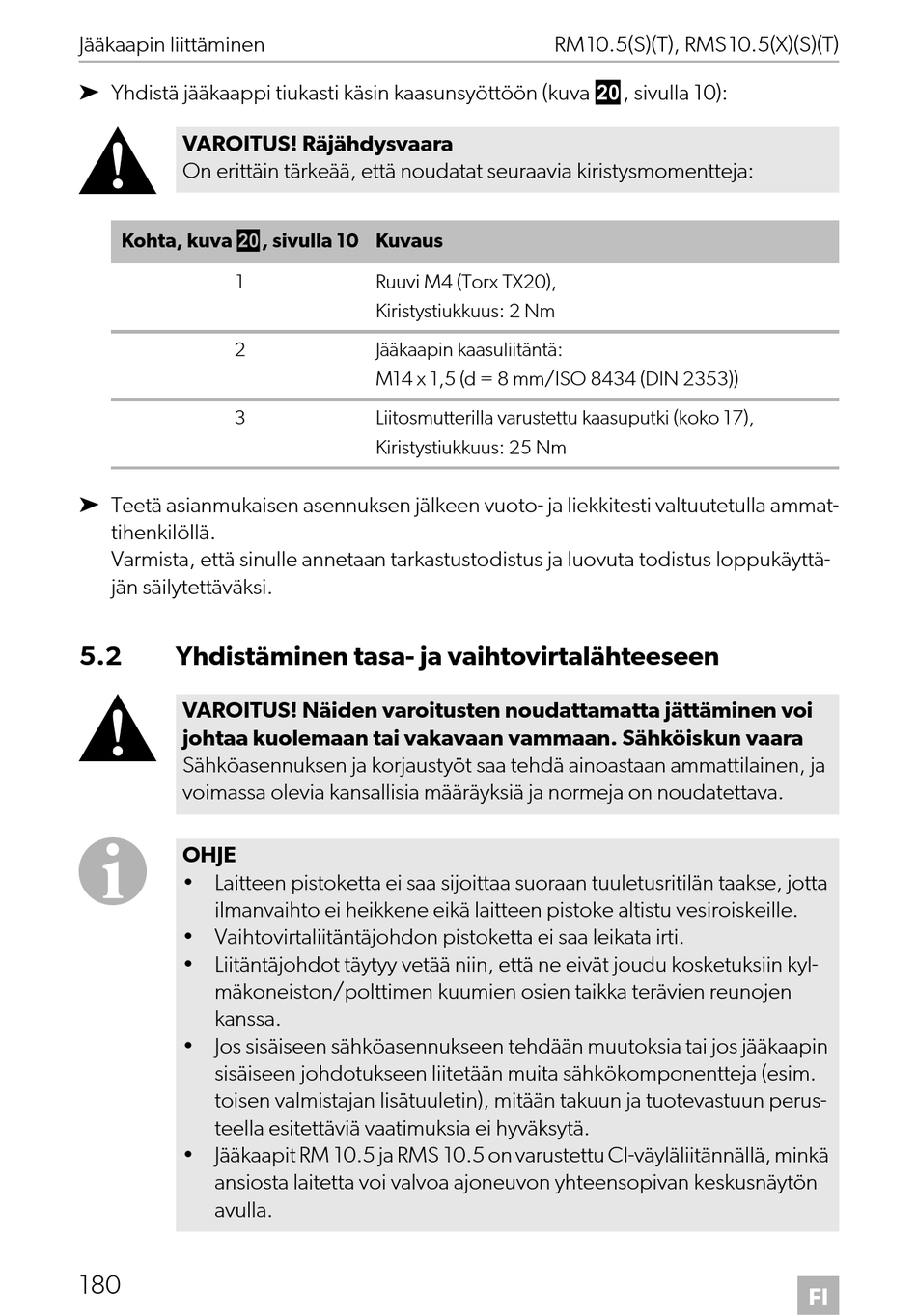

Dometic RM10.5 Montageanleitung Seite 180

Jääkaapin liittäminen
➤ Yhdistä jääkaappi tiukasti käsin kaasunsyöttöön (kuva j, sivulla 10):
!
VAROITUS! Räjähdysvaara
On erittäin tärkeää, että noudatat seuraavia kiristysmomentteja:
Kohta, kuva j, sivulla 10 Kuvaus
1
2
3
➤ Teetä asianmukaisen asennuksen jälkeen vuoto- ja liekkitesti valtuutetulla ammat-
tihenkilöllä.
Varmista, että sinulle annetaan tarkastustodistus ja luovuta todistus loppukäyttä-
jän säilytettäväksi.
5.2 Yhdistäminen tasa- ja vaihtovirtalähteeseen
!
VAROITUS! Näiden varoitusten noudattamatta jättäminen voi
johtaa kuolemaan tai vakavaan vammaan. Sähköiskun vaara
Sähköasennuksen ja korjaustyöt saa tehdä ainoastaan ammattilainen, ja
voimassa olevia kansallisia määräyksiä ja normeja on noudatettava.
I
OHJE
• Laitteen pistoketta ei saa sijoittaa suoraan tuuletusritilän taakse, jotta
ilmanvaihto ei heikkene eikä laitteen pistoke altistu vesiroiskeille.
• Vaihtovirtaliitäntäjohdon pistoketta ei saa leikata irti.
• Liitäntäjohdot täytyy vetää niin, että ne eivät joudu kosketuksiin kyl-
mäkoneiston/polttimen kuumien osien taikka terävien reunojen
kanssa.
• Jos sisäiseen sähköasennukseen tehdään muutoksia tai jos jääkaapin
sisäiseen johdotukseen liitetään muita sähkökomponentteja (esim.
toisen valmistajan lisätuuletin), mitään takuun ja tuotevastuun perus-
teella esitettäviä vaatimuksia ei hyväksytä.
• Jääkaapit RM 10.5 ja RMS 10.5 on varustettu CI-väyläliitännällä, minkä
ansiosta laitetta voi valvoa ajoneuvon yhteensopivan keskusnäytön
avulla.
180
Ruuvi M4 (Torx TX20),
Kiristystiukkuus: 2 Nm
Jääkaapin kaasuliitäntä:
M14 x 1,5 (d = 8 mm/ISO 8434 (DIN 2353))
Liitosmutterilla varustettu kaasuputki (koko 17),
Kiristystiukkuus: 25 Nm
RM10.5(S)(T), RMS10.5(X)(S)(T)
FI
