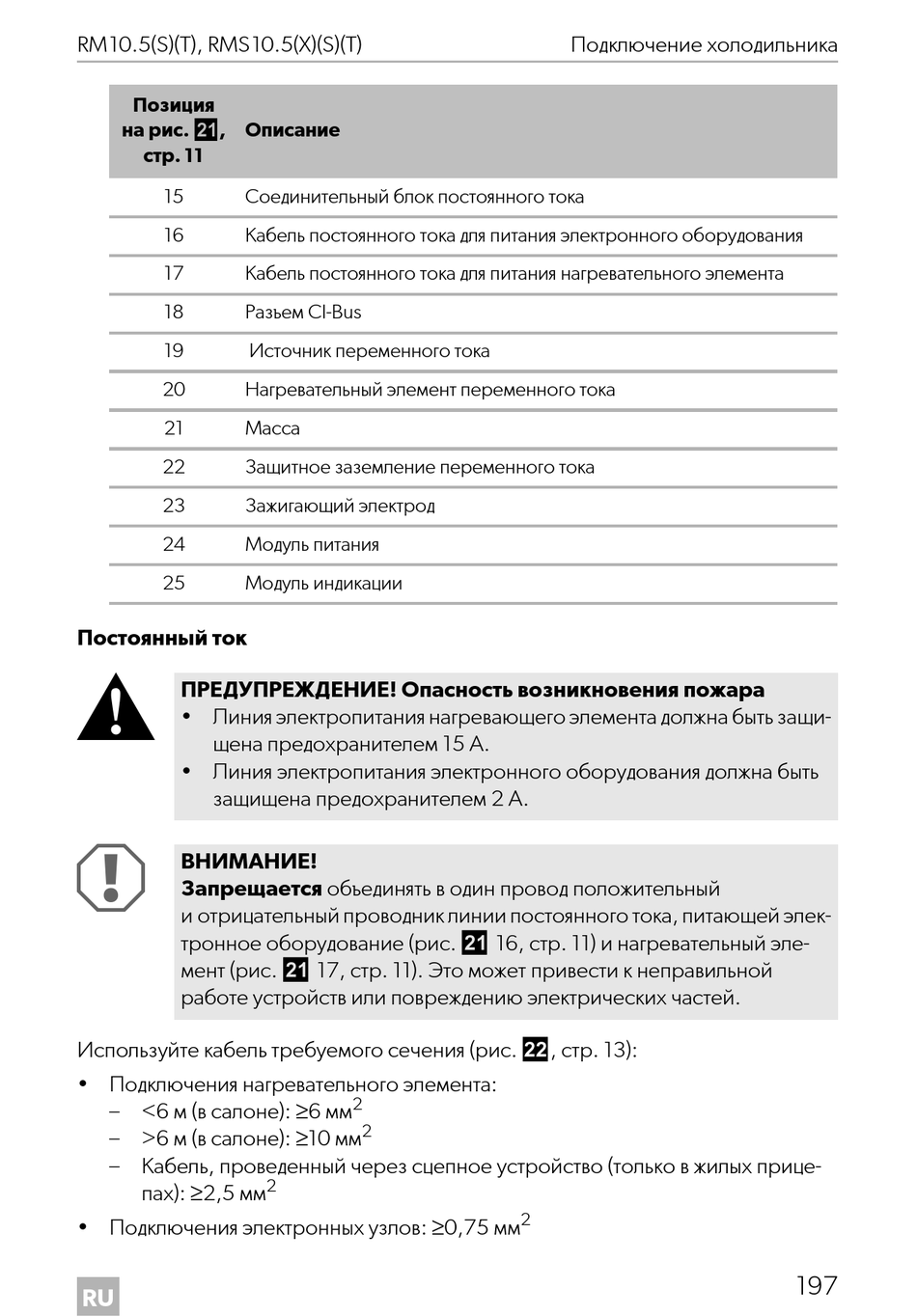

RM10.5(S)(T), RMS10.5(X)(S)(T)
Позиция
на рис. k,
Описание
стр. 11
15 Соединительный блок постоянного тока
16 Кабель постоянного тока для питания электронного оборудования
17 Кабель постоянного тока для питания нагревательного элемента
18 Разъем CI-Bus
19 Источник переменного тока
20 Нагревательный элемент переменного тока
21 Масса
22 Защитное заземление переменного тока
23 Зажигающий электрод
24 Модуль питания
25 Модуль индикации
Постоянный ток
!
ПРЕДУПРЕЖДЕНИЕ! Опасность возникновения пожара
• Линия электропитания нагревающего элемента должна быть защи-
щена предохранителем 15 А.
• Линия электропитания электронного оборудования должна быть
защищена предохранителем 2 А.
A
ВНИМАНИЕ!
Запрещается объединять в один провод положительный
и отрицательный проводник линии постоянного тока, питающей элек-
тронное оборудование (рис. k 16, стр. 11) и нагревательный эле-
мент (рис. k 17, стр. 11). Это может привести к неправильной
работе устройств или повреждению электрических частей.
Используйте кабель требуемого сечения (рис. l, стр. 13):
• Подключения нагревательного элемента:
– <6 м (в салоне): ≥6 мм
– >6 м (в салоне): ≥10 мм
– Кабель, проведенный через сцепное устройство (только в жилых прице-
пах): ≥2,5 мм
• Подключения электронных узлов: ≥0,75 мм
RU
2
2
2
Подключение холодильника
2
