Dometic RM10.5 Montageanleitung Seite 130

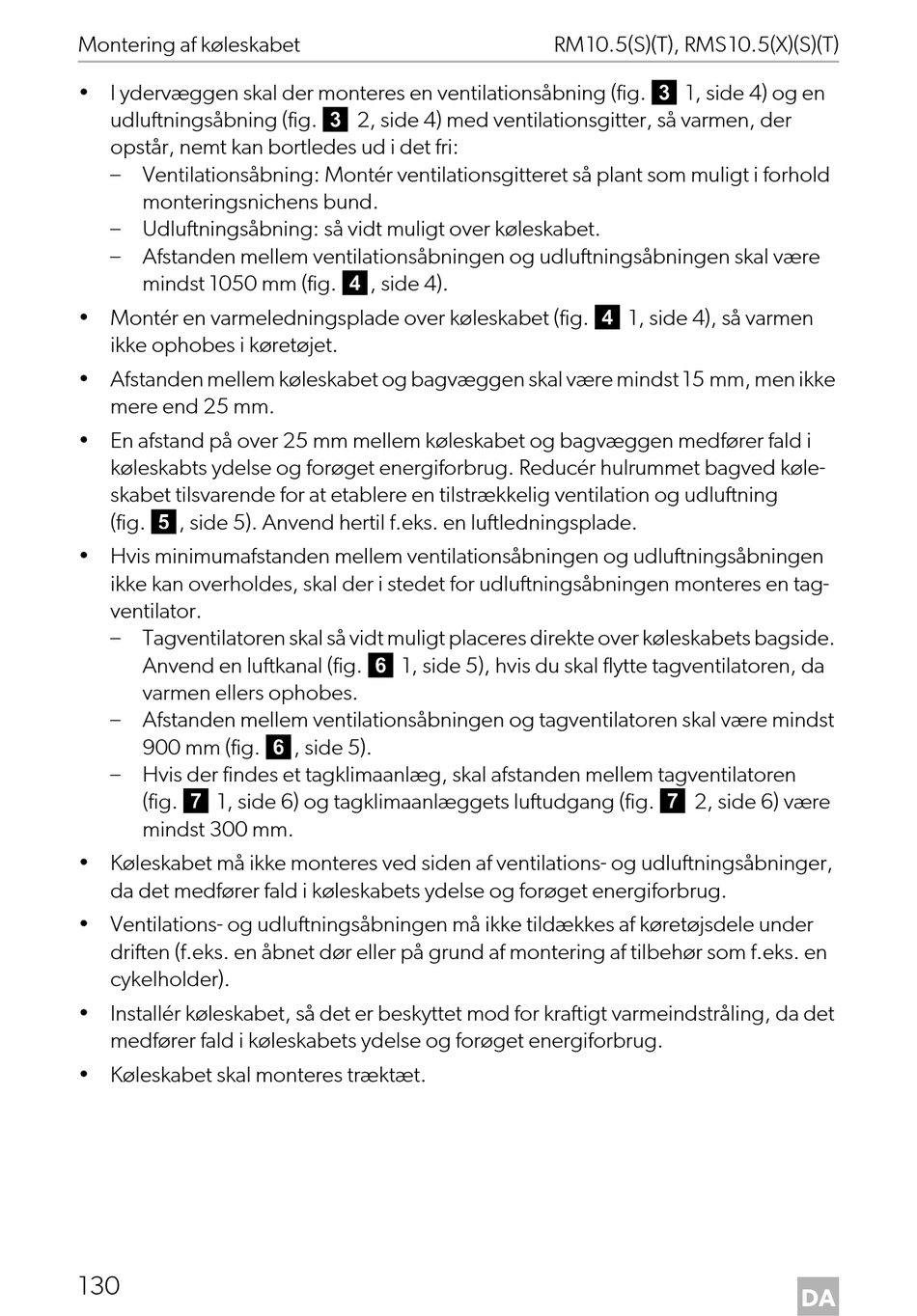

Montering af køleskabet
• I ydervæggen skal der monteres en ventilationsåbning (fig. 3 1, side 4) og en
udluftningsåbning (fig. 3 2, side 4) med ventilationsgitter, så varmen, der
opstår, nemt kan bortledes ud i det fri:
– Ventilationsåbning: Montér ventilationsgitteret så plant som muligt i forhold
monteringsnichens bund.
– Udluftningsåbning: så vidt muligt over køleskabet.
– Afstanden mellem ventilationsåbningen og udluftningsåbningen skal være
mindst 1050 mm (fig. 4, side 4).
• Montér en varmeledningsplade over køleskabet (fig. 4 1, side 4), så varmen
ikke ophobes i køretøjet.
• Afstanden mellem køleskabet og bagvæggen skal være mindst 15 mm, men ikke
mere end 25 mm.
• En afstand på over 25 mm mellem køleskabet og bagvæggen medfører fald i
køleskabts ydelse og forøget energiforbrug. Reducér hulrummet bagved køle-
skabet tilsvarende for at etablere en tilstrækkelig ventilation og udluftning
(fig. 5, side 5). Anvend hertil f.eks. en luftledningsplade.
• Hvis minimumafstanden mellem ventilationsåbningen og udluftningsåbningen
ikke kan overholdes, skal der i stedet for udluftningsåbningen monteres en tag-
ventilator.
– Tagventilatoren skal så vidt muligt placeres direkte over køleskabets bagside.
Anvend en luftkanal (fig. 6 1, side 5), hvis du skal flytte tagventilatoren, da
varmen ellers ophobes.
– Afstanden mellem ventilationsåbningen og tagventilatoren skal være mindst
900 mm (fig. 6, side 5).
– Hvis der findes et tagklimaanlæg, skal afstanden mellem tagventilatoren
(fig. 7 1, side 6) og tagklimaanlæggets luftudgang (fig. 7 2, side 6) være
mindst 300 mm.
• Køleskabet må ikke monteres ved siden af ventilations- og udluftningsåbninger,
da det medfører fald i køleskabets ydelse og forøget energiforbrug.
• Ventilations- og udluftningsåbningen må ikke tildækkes af køretøjsdele under
driften (f.eks. en åbnet dør eller på grund af montering af tilbehør som f.eks. en
cykelholder).
• Installér køleskabet, så det er beskyttet mod for kraftigt varmeindstråling, da det
medfører fald i køleskabets ydelse og forøget energiforbrug.
• Køleskabet skal monteres træktæt.
130
RM10.5(S)(T), RMS10.5(X)(S)(T)
DA
