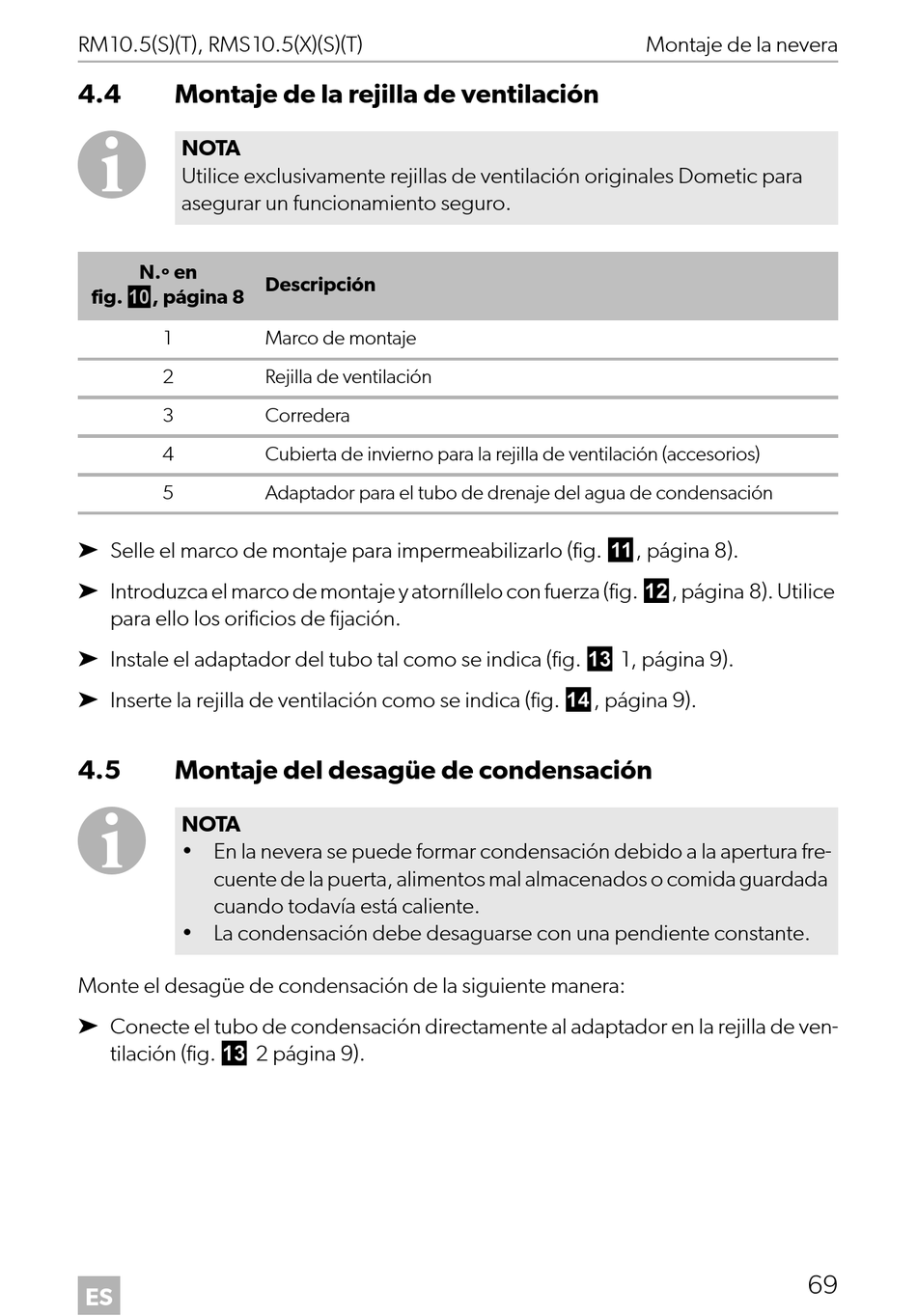

Dometic RM10.5 Montageanleitung Seite 69

RM10.5(S)(T), RMS10.5(X)(S)(T)
4.4 Montaje de la rejilla de ventilación
I
NOTA
Utilice exclusivamente rejillas de ventilación originales Dometic para
asegurar un funcionamiento seguro.
N.º en
fig. 0, página 8
1
2
3
4
5
➤ Selle el marco de montaje para impermeabilizarlo (fig. a, página 8).
➤ Introduzca el marco de montaje y atorníllelo con fuerza (fig. b, página 8). Utilice
para ello los orificios de fijación.
➤ Instale el adaptador del tubo tal como se indica (fig. c 1, página 9).
➤ Inserte la rejilla de ventilación como se indica (fig. d, página 9).
4.5 Montaje del desagüe de condensación
I
NOTA
• En la nevera se puede formar condensación debido a la apertura fre-
cuente de la puerta, alimentos mal almacenados o comida guardada
cuando todavía está caliente.
• La condensación debe desaguarse con una pendiente constante.
Monte el desagüe de condensación de la siguiente manera:
➤ Conecte el tubo de condensación directamente al adaptador en la rejilla de ven-
tilación (fig. c 2 página 9).
ES
Descripción
Marco de montaje
Rejilla de ventilación
Corredera
Cubierta de invierno para la rejilla de ventilación (accesorios)
Adaptador para el tubo de drenaje del agua de condensación
Montaje de la nevera
69
