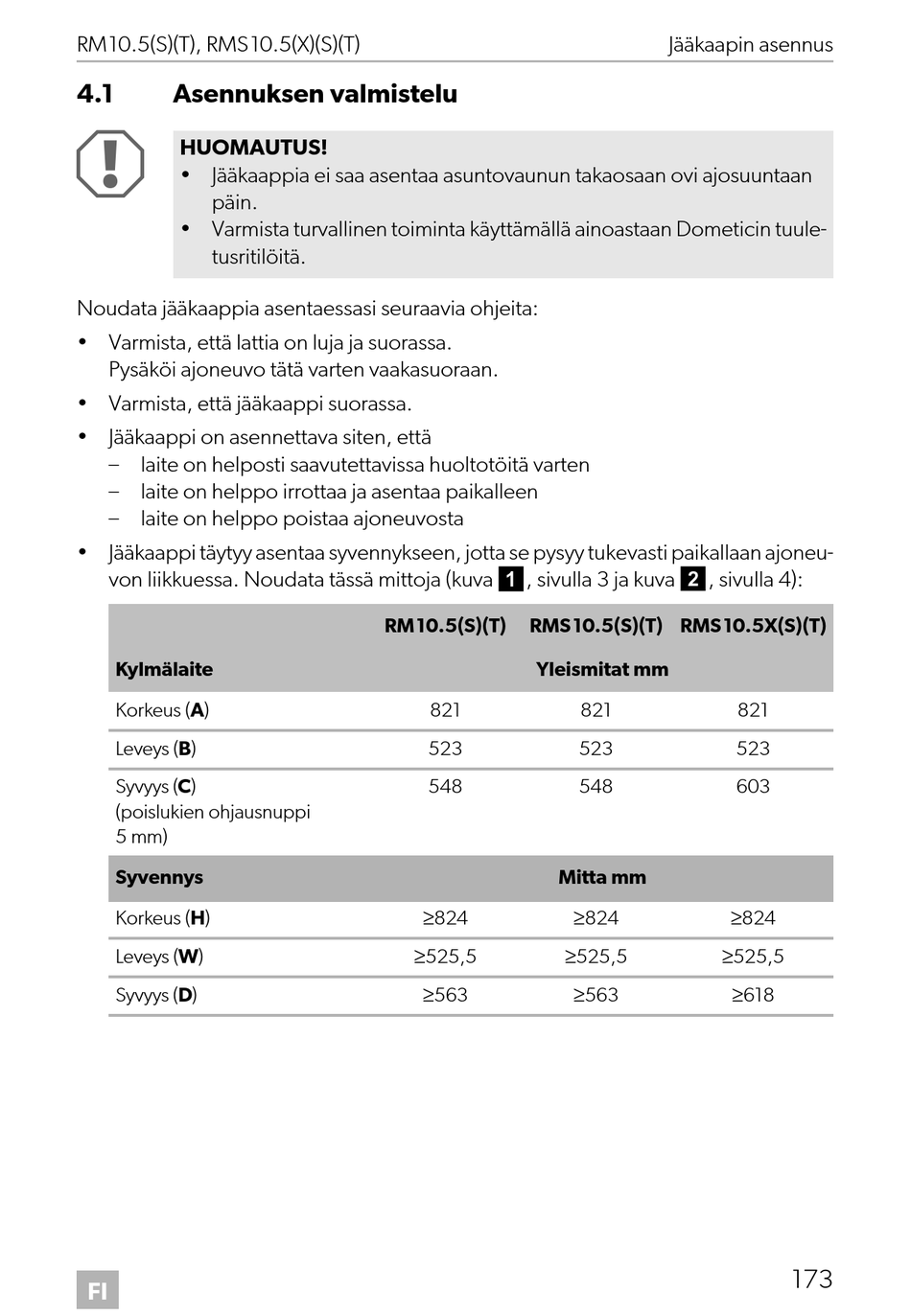

Asennuksen Valmistelu - Dometic RM10.5 Montageanleitung

RM10.5(S)(T), RMS10.5(X)(S)(T)
4.1

Asennuksen valmistelu

A
HUOMAUTUS!
• Jääkaappia ei saa asentaa asuntovaunun takaosaan ovi ajosuuntaan
päin.
• Varmista turvallinen toiminta käyttämällä ainoastaan Dometicin tuule-
tusritilöitä.
Noudata jääkaappia asentaessasi seuraavia ohjeita:
• Varmista, että lattia on luja ja suorassa.
Pysäköi ajoneuvo tätä varten vaakasuoraan.
• Varmista, että jääkaappi suorassa.
• Jääkaappi on asennettava siten, että
– laite on helposti saavutettavissa huoltotöitä varten
– laite on helppo irrottaa ja asentaa paikalleen
– laite on helppo poistaa ajoneuvosta
• Jääkaappi täytyy asentaa syvennykseen, jotta se pysyy tukevasti paikallaan ajoneu-
von liikkuessa. Noudata tässä mittoja (kuva 1, sivulla 3 ja kuva 2, sivulla 4):
Kylmälaite
Korkeus (A)
Leveys (B)
Syvyys (C)
(poislukien ohjausnuppi
5 mm)
Syvennys
Korkeus (H)
Leveys (W)
Syvyys (D)
FI
RM10.5(S)(T) RMS10.5(S)(T) RMS10.5X(S)(T)
Yleismitat mm
821
523
548
≥824
≥525,5
≥563
Jääkaapin asennus
821
523
548
Mitta mm
≥824
≥525,5 ≥525,5
≥563
821
523
603
≥824
≥618
173
