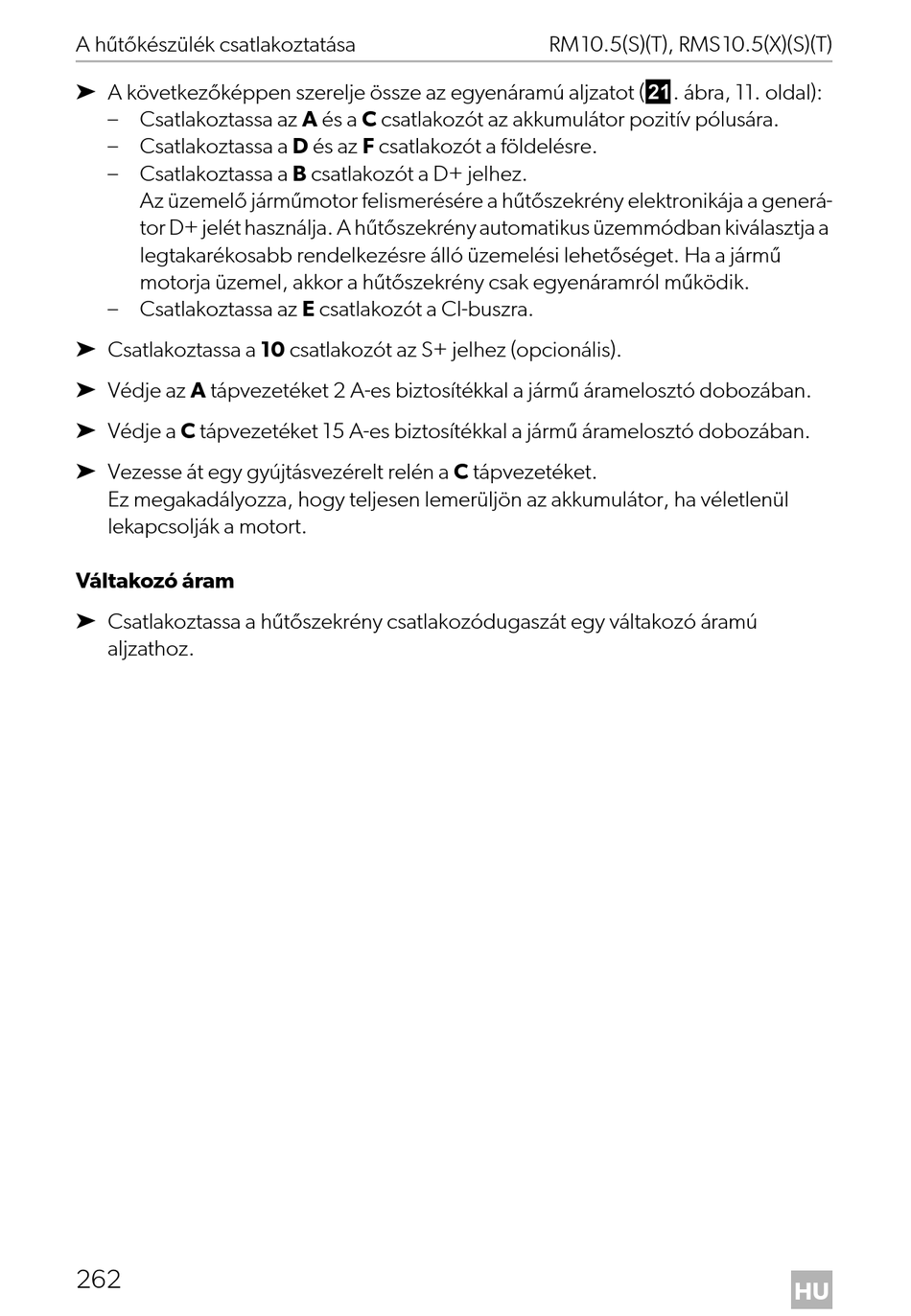

A hűtőkészülék csatlakoztatása
➤ A következőképpen szerelje össze az egyenáramú aljzatot (k. ábra, 11. oldal):
– Csatlakoztassa az A és a C csatlakozót az akkumulátor pozitív pólusára.
– Csatlakoztassa a D és az F csatlakozót a földelésre.
– Csatlakoztassa a B csatlakozót a D+ jelhez.
Az üzemelő járműmotor felismerésére a hűtőszekrény elektronikája a generá-
tor D+ jelét használja. A hűtőszekrény automatikus üzemmódban kiválasztja a
legtakarékosabb rendelkezésre álló üzemelési lehetőséget. Ha a jármű
motorja üzemel, akkor a hűtőszekrény csak egyenáramról működik.
– Csatlakoztassa az E csatlakozót a CI-buszra.
➤ Csatlakoztassa a 10 csatlakozót az S+ jelhez (opcionális).
➤ Védje az A tápvezetéket 2 A-es biztosítékkal a jármű áramelosztó dobozában.
➤ Védje a C tápvezetéket 15 A-es biztosítékkal a jármű áramelosztó dobozában.
➤ Vezesse át egy gyújtásvezérelt relén a C tápvezetéket.
Ez megakadályozza, hogy teljesen lemerüljön az akkumulátor, ha véletlenül
lekapcsolják a motort.
Váltakozó áram
➤ Csatlakoztassa a hűtőszekrény csatlakozódugaszát egy váltakozó áramú
aljzathoz.
