5.6.2

iMRI-Aufbau

Nachstehende Abbildung zeigt eine typische Anordnung des VectorVision sky in einem MR-
Aufstellen
Umfeld:
Nr.
a
s
d
f
g
h
j
k
System-Benutzerhandbuch Aufl. 1.6 VectorVision
f
d
s
a
Komponente
iMRI-Kernspintomograph
Feldlinie 50 Gauss/5 mT
Feldlinie 5 Gauss/0,5 mT
VectorVision sky-Kamera
VectorVision sky-Wall Panel
VectorVision sky-Touchscreen
Filterkonsole VectorVision sky-19-
Zoll-Schrank
19-Zoll-Schrank VectorVision sky
g h j
A

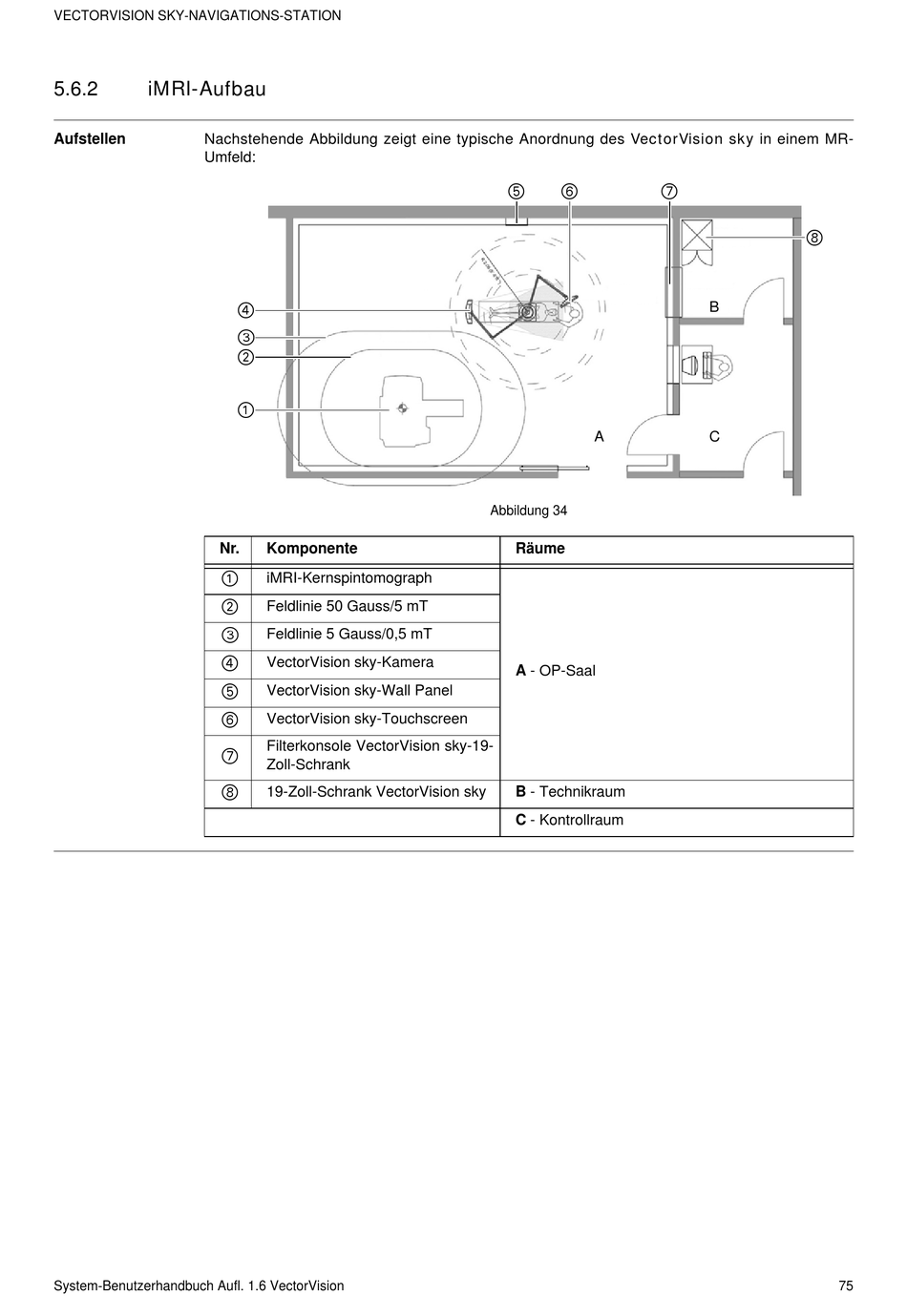

Abbildung 34
Räume
A - OP-Saal
B - Technikraum
C - Kontrollraum
k
B
C
