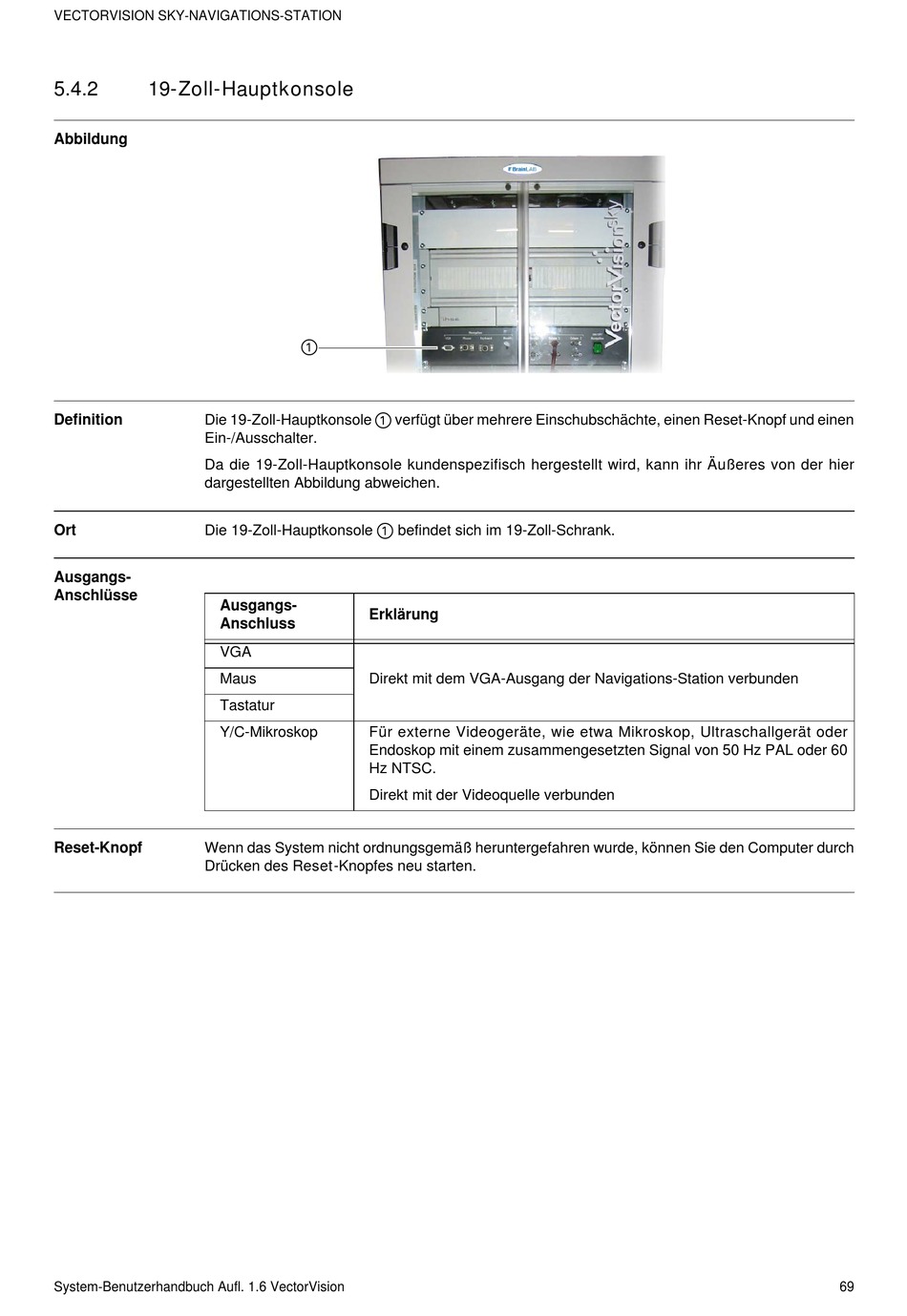

VECTORVISION SKY-NAVIGATIONS-STATION
5.4.2

19-Zoll-Hauptkonsole

Abbildung
Definition
Die 19-Zoll-Hauptkonsole
Ein-/Ausschalter.
Da die 19-Zoll-Hauptkonsole kundenspezifisch hergestellt wird, kann ihr Äußeres von der hier
dargestellten Abbildung abweichen.
Ort
Die 19-Zoll-Hauptkonsole
Ausgangs-
Anschlüsse
Ausgangs-
Anschluss
VGA
Maus
Tastatur
Y/C-Mikroskop
Reset-Knopf
Wenn das System nicht ordnungsgemäß heruntergefahren wurde, können Sie den Computer durch
Drücken des Reset-Knopfes neu starten.
System-Benutzerhandbuch Aufl. 1.6 VectorVision
a
a
verfügt über mehrere Einschubschächte, einen Reset-Knopf und einen
a
befindet sich im 19-Zoll-Schrank.
Erklärung
Direkt mit dem VGA-Ausgang der Navigations-Station verbunden
Für externe Videogeräte, wie etwa Mikroskop, Ultraschallgerät oder
Endoskop mit einem zusammengesetzten Signal von 50 Hz PAL oder 60
Hz NTSC.
Direkt mit der Videoquelle verbunden
69
