VECTORVISION²- NAVIGATIONS-STATION
3.3.6
Überziehen der Schutzhüllen
Zweck
Vorbereitungen
Überziehen der
Schutzhüllen
Schritte
System-Benutzerhandbuch Aufl. 1.6 VectorVision
Um ein Beschädigen des Systems beim Verschieben oder Lagern zu vermeiden,
ziehen Sie die Schutzhüllen über den Monitor und die Kamera.
Stecken Sie Kamera und Monitor nicht in die Schutzhüllen, wenn das System läuft.
1.
Stellen Sie sicher, dass sich das System in Parkposition befindet.
2.
Ziehen Sie die Monitor-Schutzhülle
3.
Schließen Sie die Schnalle an der unteren Rückseite der Monitor-Schutzhülle.
4.
Schließen Sie beide Klettverschlüsse
letzterem zu befestigen.
5.
Ziehen Sie die Kamera-Schutzhülle
6.
Schließen Sie die Klettverschlüsse für den Kamera-Arm
an letzterem zu befestigen.
HINWEIS: Ansonsten kann es vorkommen, dass der Kamera-Arm bei Verschieben des
Systems nicht in der Transportstellung bleibt.
a

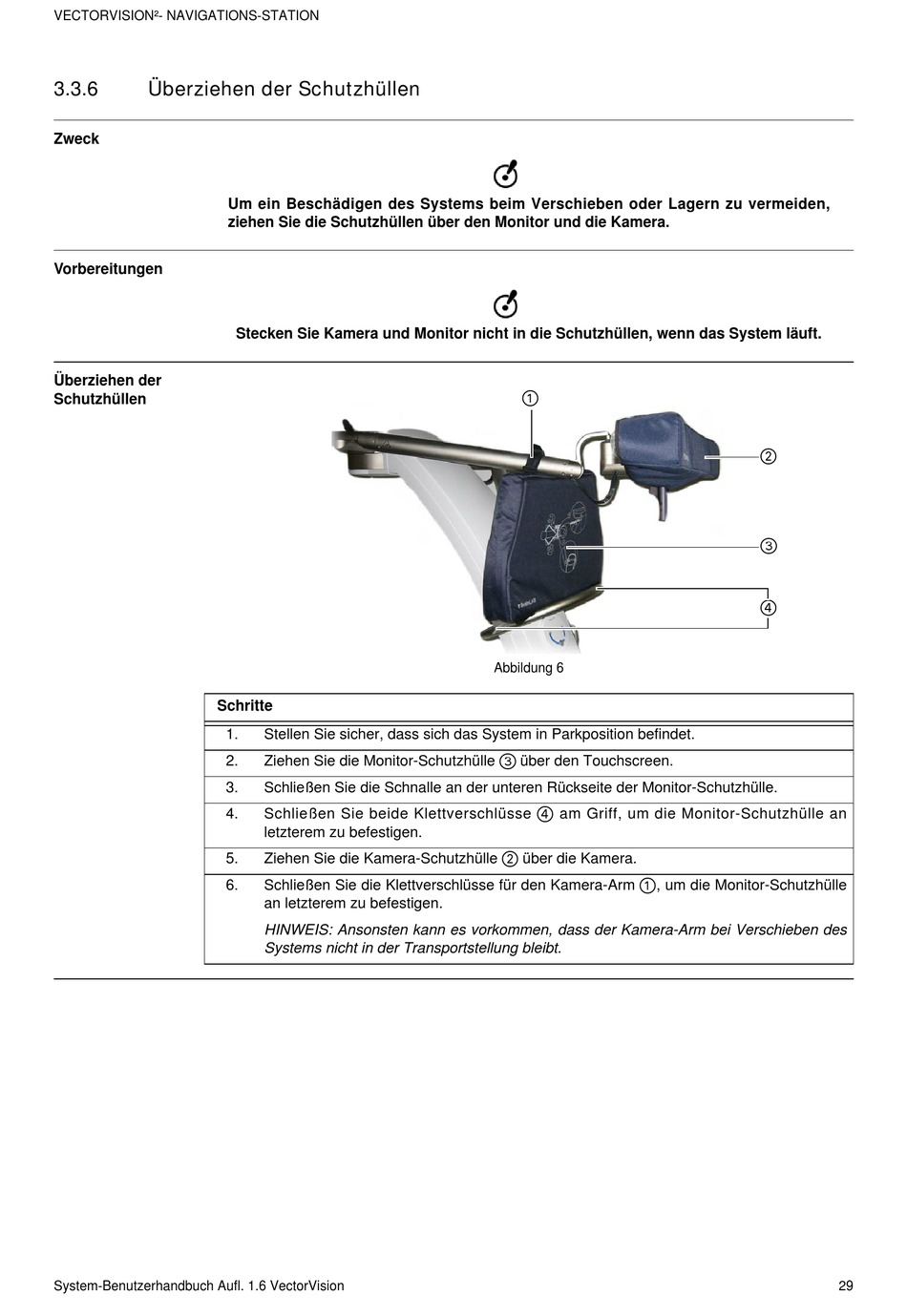

Abbildung 6
d
über den Touchscreen.
f
am Griff, um die Monitor-Schutzhülle an
s
über die Kamera.
a
, um die Monitor-Schutzhülle
s
d
f
29
