Lastspiele mit unterschiedlicher Einschaltdauer

Neben dem Dauerbetrieb (S1) sind bei Lastspielen mit unterschiedlicher Einschaltdauer
standardisierte Aussetzbetriebsarten (S3) festgelegt. Dabei handelt es sich um einen Betrieb,
der sich aus einer Folge gleichartiger Arbeitsspiele zusammensetzt, von denen jedes eine Zeit
mit konstanter Belastung und eine Pause umfasst.

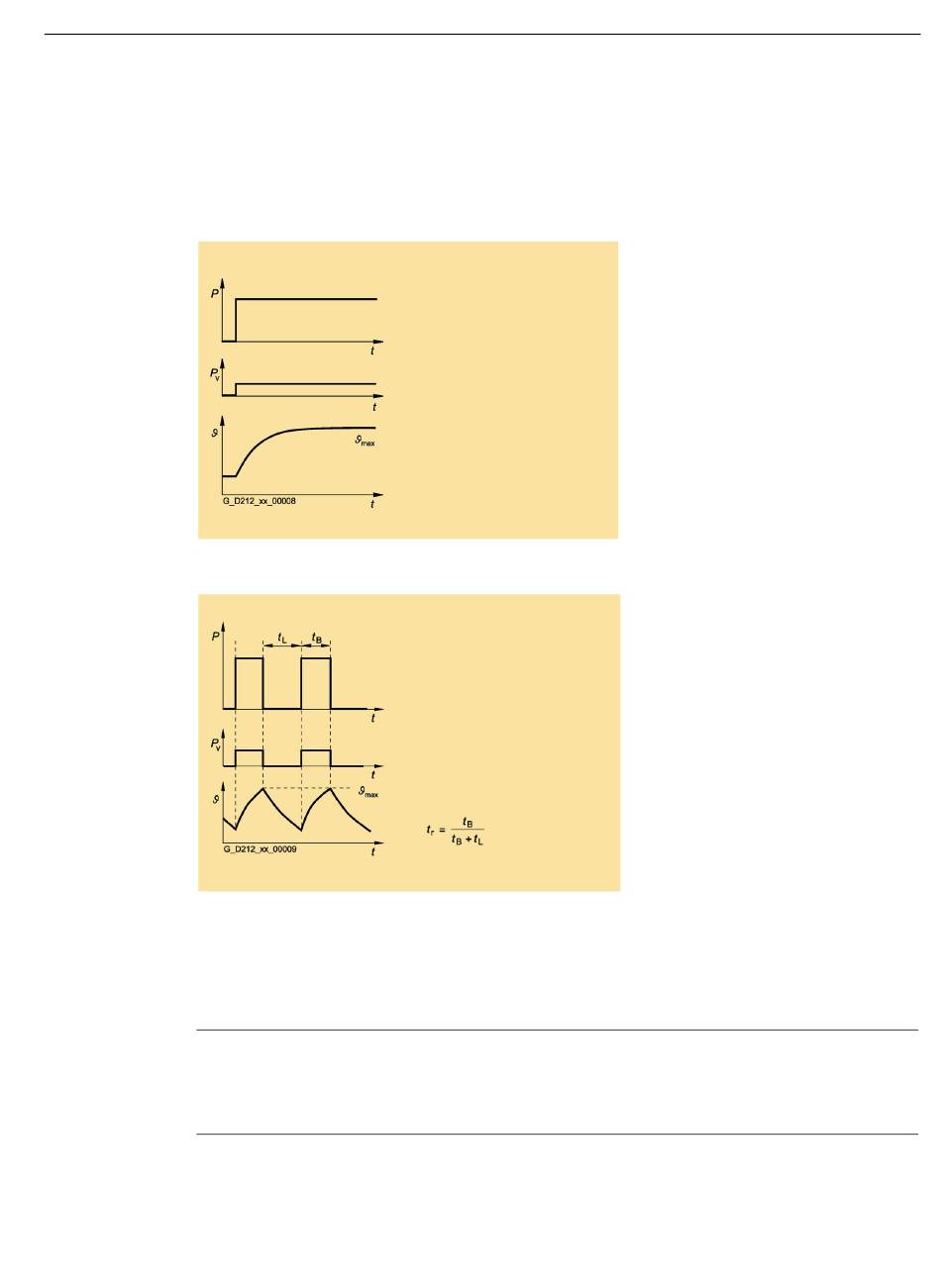

Bild 5-3
Bild 5-4
Das Belastungsmoment muss unterhalb der entsprechenden thermischen Grenzkurve des
Motors liegen. Eine Überlastauslegung ist bei Lastspielen mit unterschiedlicher
Einschaltdauer zu berücksichtigen.
Hinweis
Für Lastspiele im Feldschwächbereich ist für die Projektierung das Tool SIZER for SIEMENS
Drives zu verwenden. Für Lastspiele außerhalb des Feldschwächbereichs können
nachfolgende Formeln verwendet werden.
