5.4.3

Aufsteckmontage

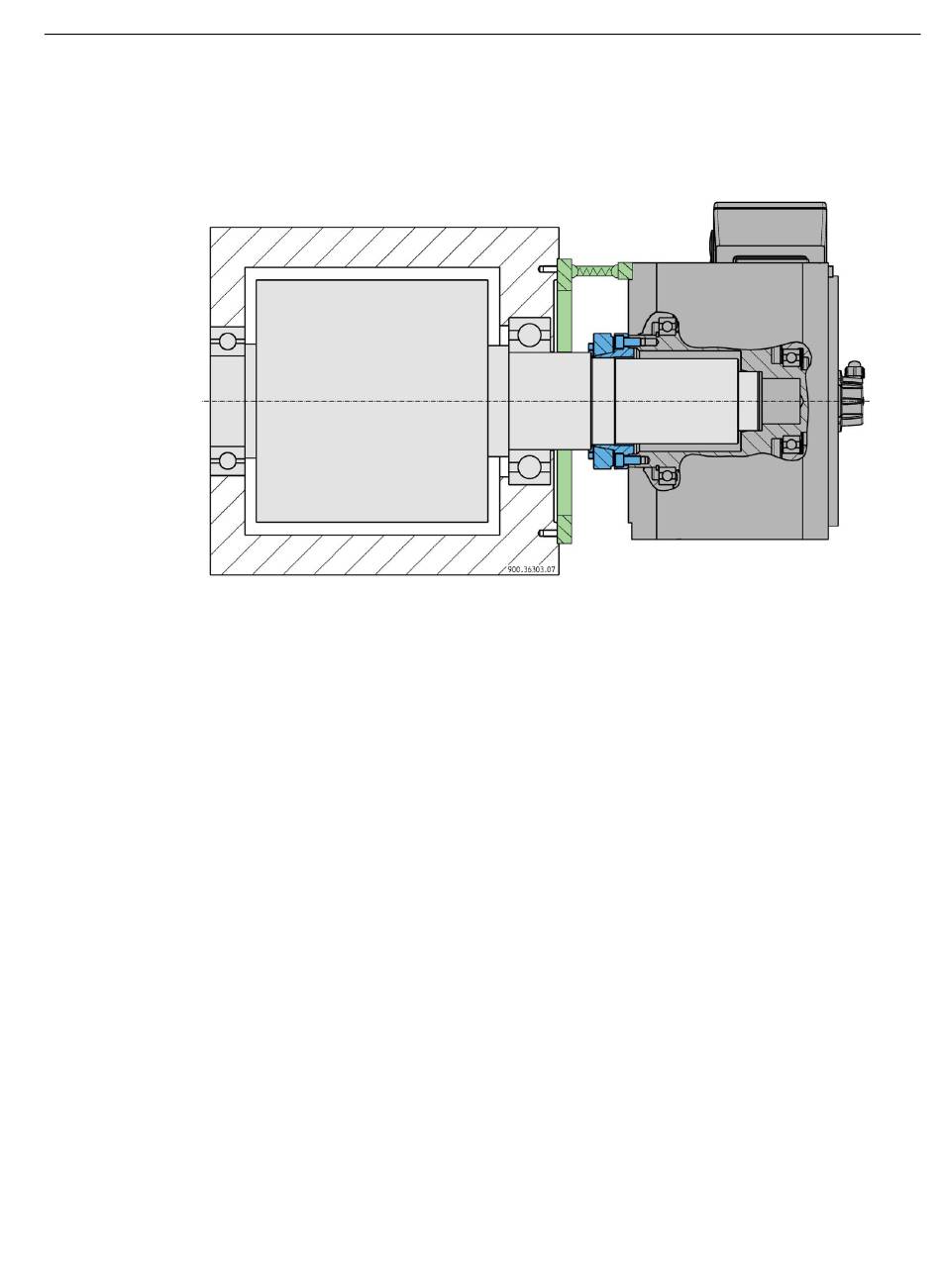

Bild 5-12
Bei der Aufsteckmontage wird das Motorgewicht allein durch das Wellenende der
Arbeitsmaschine getragen (reitender Anbau).
Die gehäuseseitige Befestigung kann keine Querkräfte aufnehmen und trägt so nicht zur
Abstützung des Motors bei.
• Dimensionieren Sie das Wellenende und die Maschinenlagerung ausreichend.
Durch die reduzierte Steifigkeit der gehäuseseitigen Montage kann es zu einer Verschiebung
der Biegeeigenfrequenz kommen.
• Vermeiden Sie den Betrieb mit einer Drehfrequenz im Bereich der Biegeeigenfrequenz.
Komplett-Torquemotoren 1FW3
Projektierungshandbuch, 08/2020, A5E46027705A AA
Entkopplung des Stators zum Maschinenbett über Drehmomentstütze
(Prinzipdarstellung)
