Mechanische Eigenschaften
3.1 Kühlung
Hinweis zu Fremderzeugnissen
Hinweis
Empfehlung von Fremderzeugnissen
Dieses Dokument enthält Empfehlungen von Fremderzeugnissen. Siemens kennt die
grundsätzliche Eignung dieser Fremderzeugnisse.
Sie können gleichwertige Erzeugnisse anderer Hersteller verwenden.
Siemens übernimmt keine Gewährleistung für die Beschaffenheit von Fremderzeugnissen.
3.1.4 Kühlwasseranschluss
Seitlich am Motor befinden sich 2 Innengewinde für den Anschluss des Motors an den
Kühlkreislauf.
Der Anschluss von Zu- und Ablauf ist beliebig wählbar. Wir empfehlen den Zulauf auf BS.
Zur mechanischen Entkopplung führen Sie den Anschluss der Geräte mit Schläuchen aus.
Beachten Sie hierzu die Tabelle "Materialien und Komponenten eines Kühlkreislaufs".

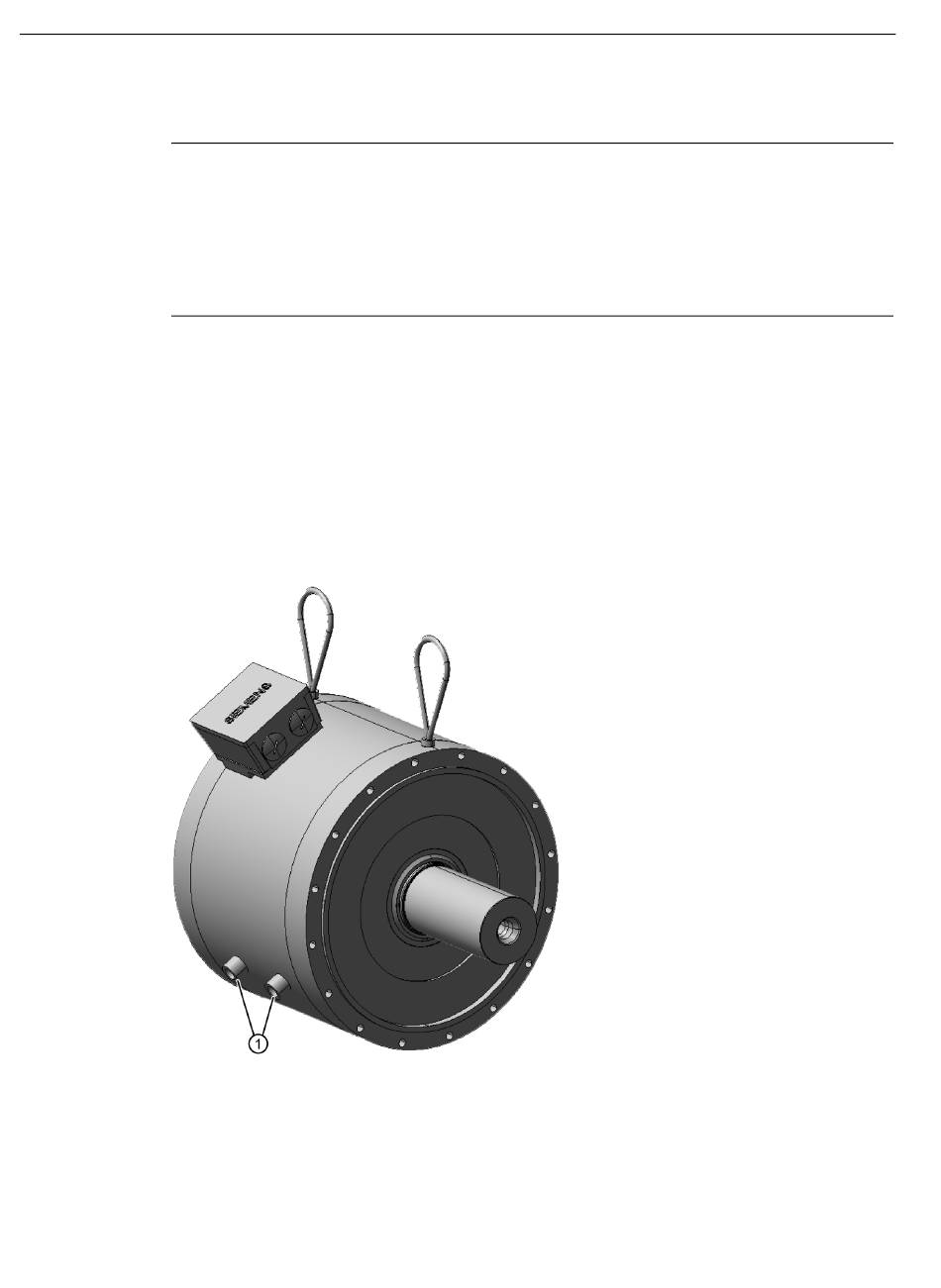

1
Kühlwasseranschluss
bei 1FW315x und 1FW320x
bei 1FW328x
56
Kühlwasseranschlüsse mit Innengewinde
G 1/2"
G 1"
