Projektierung
5.4 Montieren
1
2

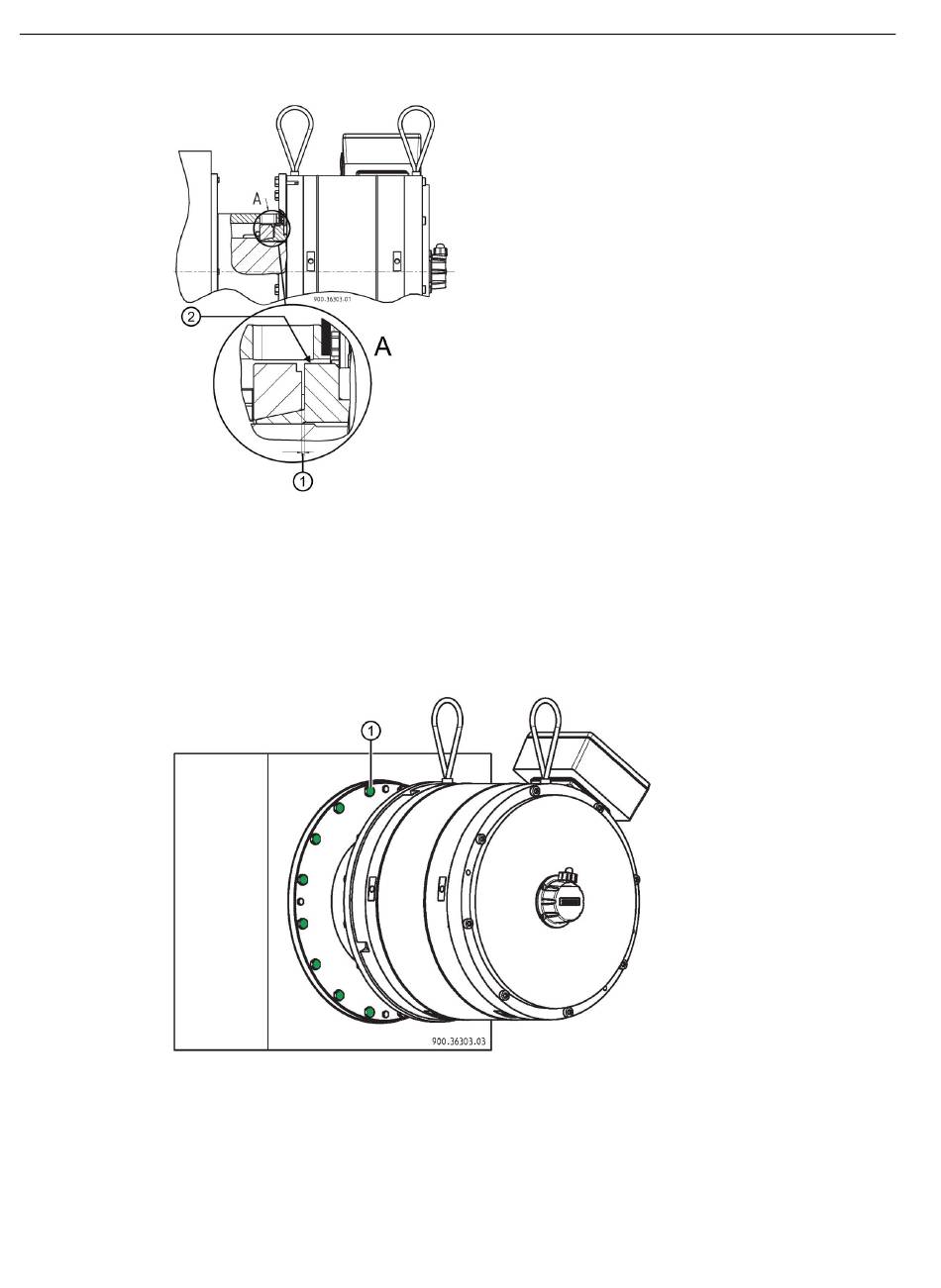

Bild 5-18
4. Siemens-Drehmomentstütze verschrauben:
Verschrauben Sie nach erfolgreicher Durchführung der Schritte 1 – 3 die Siemens-
Drehmomentstütze auf der Maschinenseite.
1
Bild 5-19
Die Montage des Motors ist hiermit abgeschlossen.
❒
132
Spalt
Laufmessung zur Maschinenachse
Kontrolle
Befestigungsschrauben (alle in diesem Bild grün markierten Schrauben)
Endmontage
Komplett-Torquemotoren 1FW3
Projektierungshandbuch, 08/2020, A5E46027705A AA
