Projektierung
5.2 Projektierungsablauf
5.2.3
Legen Sie den Lastfall fest, berechnen Sie das max. Lastmoment und
wählen Sie den Motor aus.
Die Grundlage für die Festlegung der Motoren sind die motortypspezifischen Grenzkurven.
Diese beschreiben den Momentenverlauf über der Drehzahl und berücksichtigen die Grenzen
des Motors auf der Basis der Netzspannung und Funktion der Einspeisung.
SINAMICS ALM 400 V-Netz (Zwischenkreisspannung 600 V DC)
M in Nm; n in 1/min

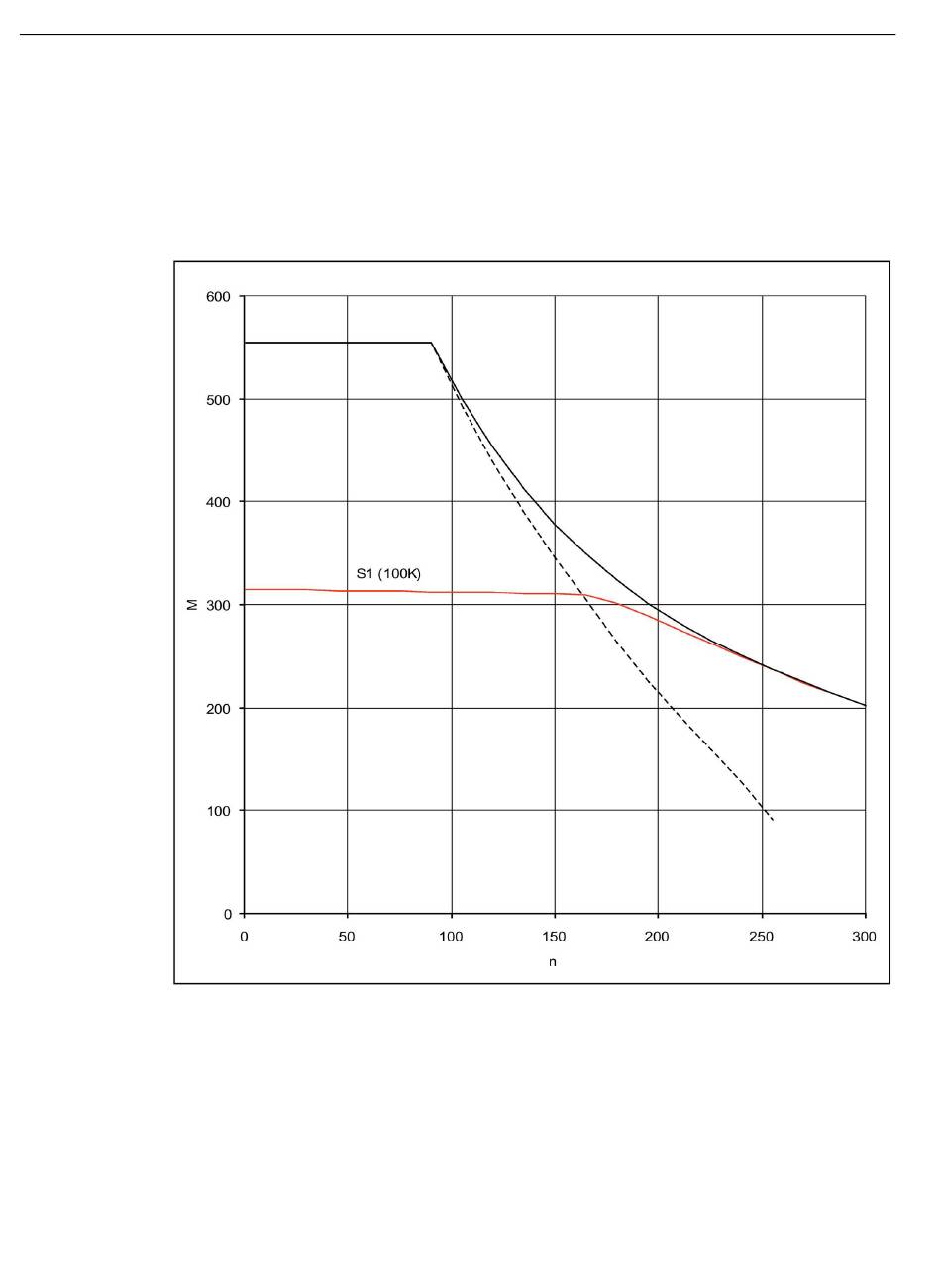

Bild 5-1
104
Grenzkurven für Synchronmotor 1FW3201-1☐E☐
Komplett-Torquemotoren 1FW3
Projektierungshandbuch, 08/2020, A5E46027705A AA
