8.3.1 Anschließen am Umrichter
1
2
3
4
5
6
7
Bild 8-3
Die Komplett-Torquemotoren können im 4-Quadrantenantrieb betrieben werden. Sie sind an
eine geregelte oder ungeregelte Einspeiseeinheit anschließbar.
Unkontrollierte Motorbewegungen durch fehlerhafte Justage
Die werksseitige Justage der Geber ist für SIEMENS-Umrichter ausgeführt. Bei Betrieb des
Motors an einem Fremdumrichter ist gegebenenfalls eine andere Geberjustage erforderlich.
Eine fehlerhafte Justage des Gebers zur Motor-EMK kann zu unkontrollierten Bewegungen
führen, die Personen- und Sachschäden verursachen können.
• Führen Sie nur einen Gebertausch und eine Justage durch, wenn Sie dafür qualifiziert
• Justieren Sie bei einem Gebertausch mit Anbau über Riemen die Lage des Gebersystem
• Beim Tausch eines Absolutwertgebers müssen Sie neu referenzieren.
Komplett-Torquemotoren 1FW3
Projektierungshandbuch, 08/2020, A5E46027705A AA

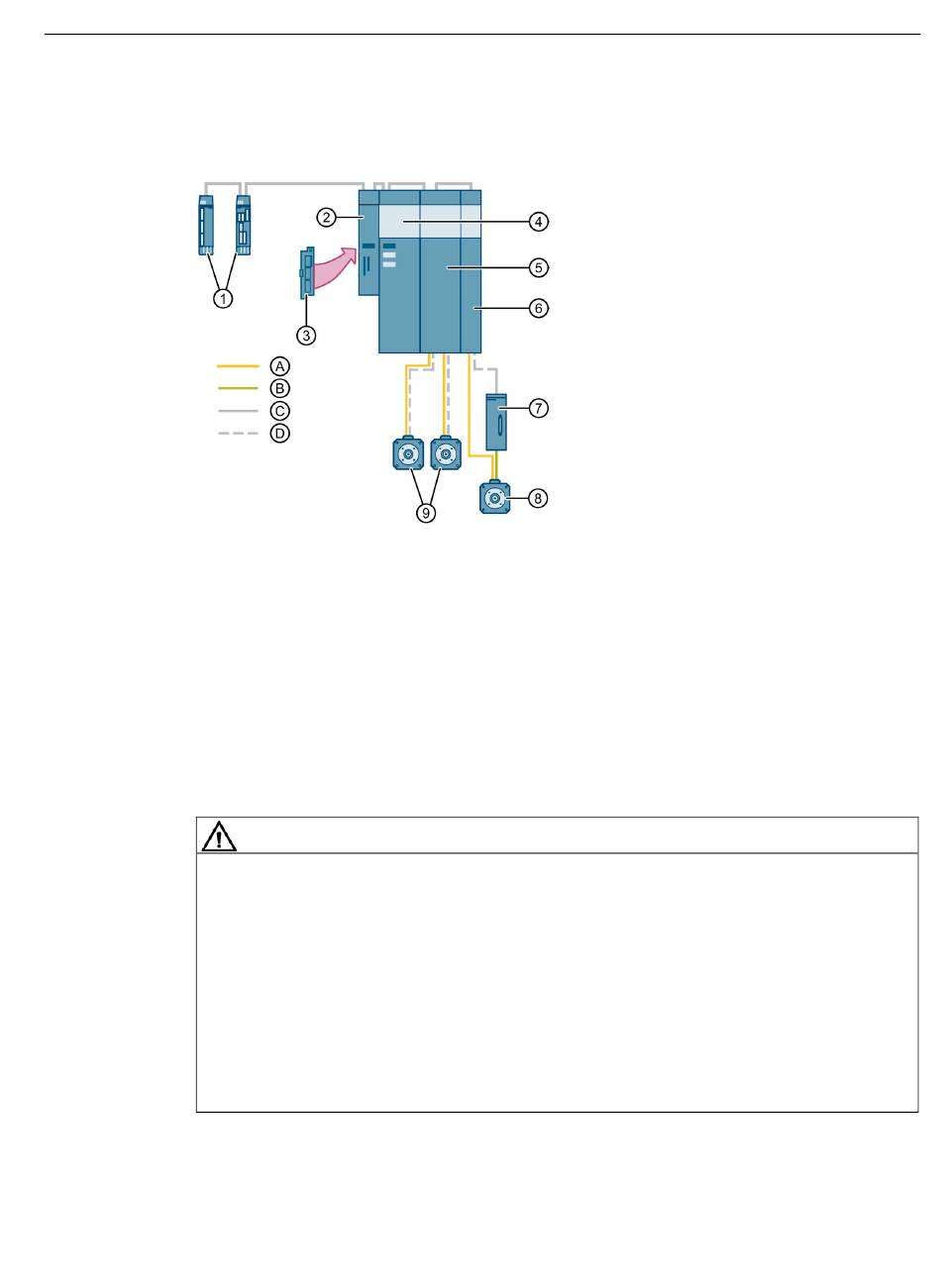

Terminal Module
Control Unit
Bedieneinheit
Smart Line oder Active Line Module
Double Motor Module
Motor Module
Sensor Module
Systemübersicht SINAMICS S120
WARNUNG
sind.
zur Motor-EMK.
8 Motoren ohne DRIVE-CLiQ-Schnittstelle
9 Motoren mit DRIVE-CLiQ-Schnittstelle
A MOTION-CONNECT-Leistungsleitung
B MOTION-CONNECT-Signalleitung
C DRIVE-CLiQ-Signalleitung
D DRIVE-CLiQ-Signalleitung MOTION-CONNECT
Elektrischer Anschluss
