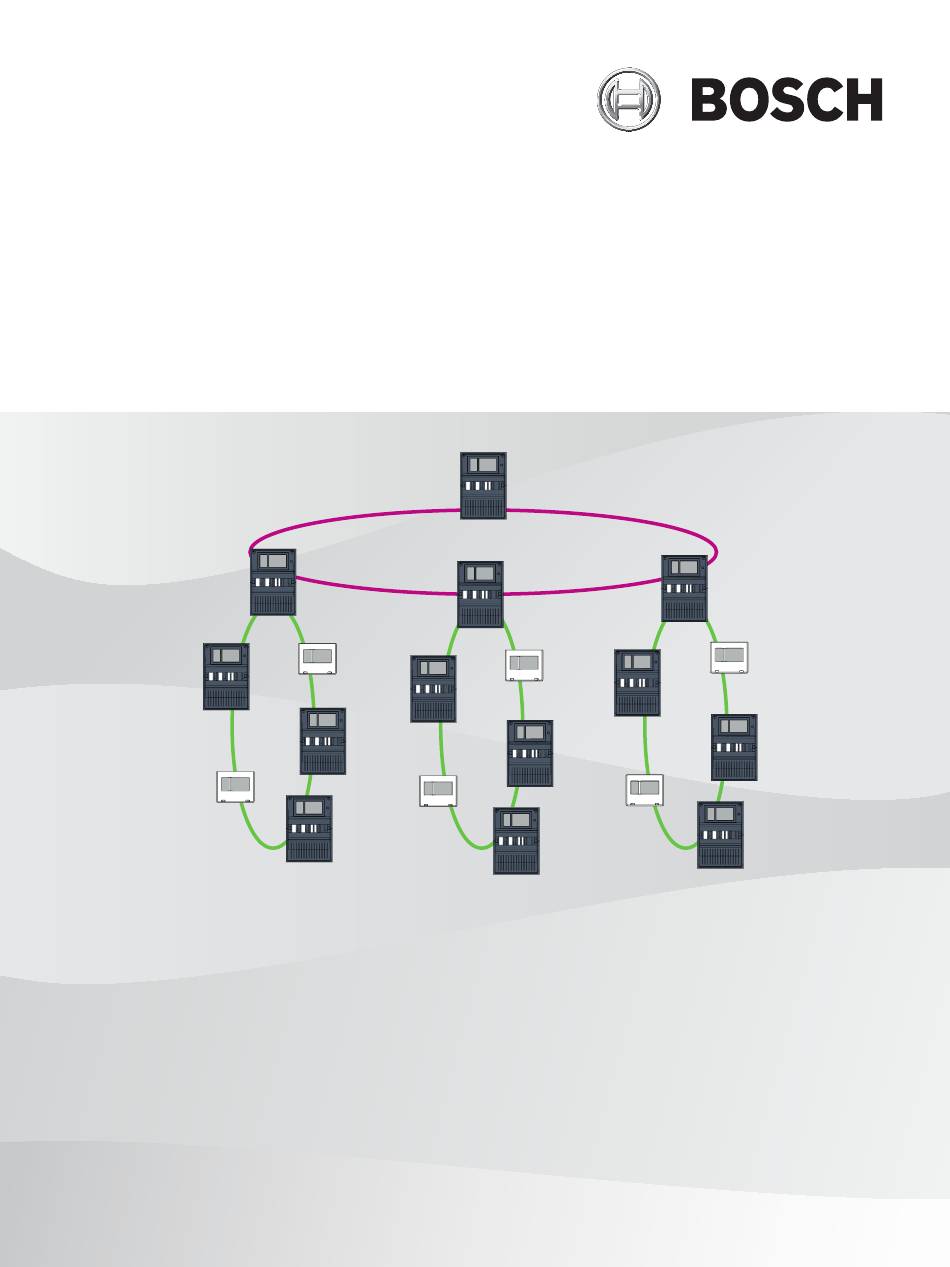

- Seite 1 Brandmelderzentrale FPA‑5000 | FPA‑1200 Ethernet Handbuch Vernetzung...
-
Seite 3: Inhaltsverzeichnis
Einstellungen auf Medienkonvertern 10.2 Installieren des Ethernet-Switch 10.3 Einstellungen am Switch 10.3.1 IP-Adresse vergeben 10.3.2 Redundanzeinstellungen programmieren 10.3.3 Fehlerrelais programmieren 10.3.4 Verbindungsüberwachung programmieren 10.3.5 QoS-Priorität, nur bei UGM‑2040 10.3.6 IGMP Snooping aktivieren Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... - Seite 4 | Inhaltsverzeichnis Brandmelderzentrale 10.4 CAN-Netzwerk Verkabelung 11.1 Medienkonverter 11.2 Ethernet-Switch 11.3 Abgesetzte Bedieneinheit FSP-5000-RPS Einstellungen 12.1 Netzwerkknoten 12.2 Leitungsnummern 12.3 Switches 12.4 OPC-Server 12.5 UGM-2040 Server Anhang 13.1 Ethernet Fehlermeldungen Index 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
-
Seite 5: Sicherheit
Brandmelderzentrale und der Rechner, auf dem ein Service-Client läuft, ein physikalisch dediziertes Netzwerk aufbauen muss. Da Bosch nur die Service-Clients, nicht aber die Computer entwickelt, auf denen sie laufen, können die Rechner nicht von Bosch gesteuert werden. Um das Risiko potenzieller Sicherheitsprobleme zu reduzieren, werden in diesem Dokument organisatorische Maßnahmen definiert. -
Seite 6: Erläuterung Der Sicherheitssymbole
Abstand weniger als 100 mm beträgt. Das Licht tritt an den optischen Anschlüssen oder am Ende der daran angeschlossenen Lichtwellenleiter aus. Diode Klasse 2M, Wellenlänge 650 nm, Leistung < 2 mW, gemäß IEC 60825-1. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 7 Verbindung mit Private Secure Network ist erforderlich. Mit Private Secure Network wird ein IP-Netzwerk auf DSL-Basis mit einem optionalen drahtlosen Zugriff seitens der Zentrale bereitgestellt (EffiLink). Remote Services für Private Secure Network ist in Deutschland nur in Verbindung mit einem Wartungsvertrag für Bosch BT-IE erhältlich. Hinweis! Für den Aufbau eines zentralen Brandmeldenetzwerks ist ein exklusives Ethernet-Netzwerk...
-
Seite 8: Einführung
Aktivieren Sie in FSP-5000-RPS die Kommunikation der Zentralen untereinander im Ethernet-Netzwerk. – OPC-Server Fügen Sie einen OPC-Server zur FSP-5000-RPS Konfiguration hinzu. – Praesideo/PAVIRO-Anschaltung Fügen Sie der FSP-5000-RPS Konfiguration ein Sprachalarmierungssystem hinzu und konfigurieren Sie virtuelle Auslöser. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 9: Topologien
Zentrale wechseln und nach erfolgreicher Firmwareinstallation wieder zurück ändern. Topologien In diesem Dokument werden eine Reihe von Topologien für Brandmeldenetzwerke beschrieben. Die Topologien werden unabhängig vom Typ der Brandmeldezentrale beschrieben. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 10: Beschreibung
CAN), Seite 16 Kabel Beschreibung Ethernet-Kabel TX (Kupfer), TX-Leitungslänge Knoten zu Knoten < 100 m Ethernet-Kabel FX (Lichtwellenleiter) Ethernet-Kabel TX oder FX, TX-Leitungslänge Knoten zu Knoten < 100 m CAN-Kabel, CAN-Leitungslänge Knoten zu Knoten < 1000 m 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 11 Netzwerkknoten aus können Zustände aller Zentralen unabhängig von der Gruppenzugehörigkeit angezeigt bzw. bearbeitet werden. Physikalische Knotenadresse Eine Zentrale oder abgesetzte Bedieneinheit wird im Netzwerk durch eine eindeutige Adresse identifiziert, die als physikalische Knotenadresse bezeichnet wird. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
- Seite 12 Voraussetzung für ein lauffähiges Netzwerk ist die korrekte Einstellung der physikalischen Knotenadresse an der Zentralensteuerung und in der Programmiersoftware FSP-5000-RPS. Hinweis! Die Verwendung der Ethernet-Redundanz muss in der Zentralensteuerung separat angesteuert werden. – IP-Einstellungen 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
- Seite 13 Ethernet-Switches dürfen nicht außerhalb des Zentralengehäuses verwendet werden. – Medienkonverter dürfen nicht außerhalb des Zentralengehäuses verwendet werden. – Im Fall von FPA-1200 können höchstens eine Zentrale und drei FMR-5000 in einem Netzwerk verwendet werden. Leistungsmerkmale – Das Netzwerk ist EN 54-konform.
-
Seite 14: Can-Ring
Abschaltungsverwaltung) mit dem Gebäudemanagementsystem erfordern, dass eine individuelle EN 54‑Zertifizierung des gesamten Systems von einem Zertifizierungsinstitut vorliegt. Hinweis! Programmiersoftware FSP-5000-RPS Sie müssen jedem Netzwerkknoten einen OPC-Server zuweisen, von dem Status übertragen werden soll. CAN-Ring Abbildung 4.2: CAN-Ring 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 15: Ethernet-Ring
Stellen Sie sicher, dass die Einstellungen in der Programmiersoftware FSP-5000-RPS und im OPC-Server identisch sind. Parameter – Der OPC-Server kann über ein Ethernet-Kabel (Kupfer) oder einen Lichtwellenleiter angeschlossen werden. OPC-Server Abbildung 4.4: Ethernet-Ring mit OPC-Server Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 16: Ethernet-Ring Mit Opc-Server An Redundanter Zentrale
Backbone sind standardmäßig nicht übergeordnet. Beachten Sie, dass Sie bei dieser Topologie den Netzwerkdurchmesser bestimmen müssen. Zentralensteuerungen, abgesetzte Bedieneinheiten und die angeschlossenen externen RSTP-Switches gelten als RSTP-Switches. Über CAN-Netzwerk vernetzte Zentralen werden beim Bestimmen des Netzwerkdurchmessers ignoriert. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 17 Programmieren Sie die IP-Adresse, Netzknoten, Netzgruppe und RSN, siehe OPC-Server, Seite Der OPC‑Server verwendet standardmäßig den Port 25000. Achten Sie darauf, dass die Einstellungen in der Programmiersoftware RPS und im OPC‑Server gleich sind. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
-
Seite 18: Anschalten Von Ethernet-Ringen
Störung immer im Backbone bleibt. Die Switches zum Verbinden der zwei Ringe sind Teil des Backbone! Verwenden Sie eine RSTP-Priorität von 16384 im Backbone. Hinweis! Je niedriger der festgelegte Wert, desto höher die RSTP-Priorität. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 19 In diesen Beispielen ist Ring a der Backbone. Ring b ist der Sub-Ring. OPC-Server Abbildung 4.9: Anschalten des Ethernet-Rings über eine nicht redundante Zentrale OPC-Server Abbildung 4.10: Anschalten des Ethernet-Rings über eine redundante Zentrale Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
-
Seite 20: Ethernet-Netzwerk
– Eine Kombination aus Zentralensteuerung und redundanter Zentralensteuerung zählt als nur ein RSTP-Switch. – Medienkonverter gelten nicht als RSTP-Switches. – CAN-Verbindungen können nicht in den längst möglichen Abschnitt aufgenommen werden. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 21 Abbildung 5.1: Netzwerkdurchmesser eines Rings mit zwei Zentralen In einem Zentralenring ohne externe RSTP-Switches entspricht der Durchmesser des Netzwerks der Anzahl der installierten Zentralen. Ø = 6 = # Abbildung 5.2: Netzwerkdurchmesser eines Rings mit sechs Zentralen Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
-
Seite 22: Verwendete Kabel
Beachten Sie die in der Kabelspezifikation angegebenen minimalen Biegeradien. – Lichtwellenleiter Multimode: Lichtwellenleiter-Ethernet-Patchkabel, Duplex I-VH2G 50/125μ oder Duplex I- VH2G 62.5/125μ, SC-Stecker. Single mode: Lichtwellenleiter-Ethernet-Patchkabel, Duplex I-VH2E 9/125μ, SC-Stecker. Beachten Sie die in der Kabelspezifikation angegebenen minimalen Biegeradien. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 23: Erstellen Oder Ändern Eines Ethernet-Netzwerks
Ethernet-Netzwerk | de Hinweis! TX-Leitungslänge Alle IP-Verbindungen müssen direkt oder über Medienkonverter hergestellt werden, die von Bosch genehmigt wurden. Die TX-Leitungslänge von Knoten zu Knoten muss weniger als 100 m betragen. Hinweis! VdS 2540 Um Anforderungen von VdS 2540 an Datenübertragungswege zu erfüllen, verwenden Sie nur Lichtwellenleiter für Ethernet-Verbindungen. -
Seite 24: Can-Netzwerk
Die CAN-Verbindung erfolgt zweiadrig (CAN‑H und CAN‑L). Verbinden Sie CAN‑H mit CAN‑H und CAN‑L mit CAN‑L für eine zweiadrige Verbindung. In Ausnahmefällen, z. B. bei hoher EMV- Belastung oder einem großen Unterschied im Erdpotential, kann eine dreiadrige Verbindung 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 25: Erstellen Oder Ändern Eines Can-Netzwerks
L = Leitungslänge in Meter N = Anzahl Knoten Erstellen oder Ändern eines CAN-Netzwerks Dieses Vorgehen ist für Projekte geeignet, bei denen nur wenige Techniker gleichzeitig an der Installation des Brandmeldesystems arbeiten. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 26: Ethernet- Und Can-Verbindungsmuster
Dienste anzuschließen benötigen Sie die in diesem Dokument beschriebenen Verbindungsmuster. Zentralennetzwerk über Ethernet Abbildung 7.1: Zentralennetzwerk über Ethernet Für Bereiche größer als 100 m ist die Bereichserweiterung mit Medienkonvertern vorgeschrieben. Für Bereiche kleiner als 100 m sind Medienkonverter möglicherweise nicht erforderlich. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 27: Zentralennetzwerk Über Can
Anschließen von Diensten zur Zentrale Abbildung 7.3: Links: ohne Zentralennetzwerk, rechts: mit Zentralennetzwerk Für Bereiche größer als 100 m ist die Bereichserweiterung mit Medienkonvertern vorgeschrieben. Für Bereiche kleiner als 100 m sind Medienkonverter möglicherweise nicht erforderlich. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 28: Zentralennetzwerk Über Ethernet Mit Redundanten Zentralen
Für Bereiche größer als 100 m ist die Bereichserweiterung mit Medienkonvertern vorgeschrieben. Für Bereiche kleiner als 100 m sind Medienkonverter möglicherweise nicht erforderlich. Zentralennetzwerk über CAN mit redundanten Zentralen Abbildung 7.5: Zentralennetzwerk über CAN mit redundanten Zentralen 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 29: Zentralennetzwerk Über Zwei Ethernet-Ringe
Brandmelderzentrale Ethernet- und CAN-Verbindungsmuster | de Zentralennetzwerk über zwei Ethernet-Ringe Abbildung 7.6: Ethernet-Netzwerke verbinden Zentralennetzwerk über zwei Ethernet-Ringe mit redundanten Zentralen Abbildung 7.7: Ethernet-Netzwerke mit redundanten Zentralen verbinden Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 30: Ethernet- Und Can-Netzwerk Mit Redundanten Zentralen Verbinden
Für Bereiche kleiner als 100 m sind Medienkonverter möglicherweise nicht erforderlich. Remote Services Die folgenden Dienste gehören zu Remote Services: – Remote Connect – Remote Alert – Remote Maintenance Voraussetzung für Remote Alert und Remote Maintenance ist Remote Connect. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 31: Remote Connect
Die folgende Topologie zeigt Zentralensteuerungen, die über Ethernet verbunden sind, wobei ein sicheres Netzwerk-Gateway mit dem Netzwerk über einen Ethernet-Switch (im Allgemeinen MM) verbunden ist. Remote Connect Abbildung 8.1: Remote Connect in einem Ethernet-Ring Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... - Seite 32 | Remote Services Brandmelderzentrale Hinweis! Um Zentralen über FX zu verbinden, verwenden Sie von Bosch zugelassene Medienkonverter. Um zu verhindern, dass EN 54-2-relevanter Multicast-Verkehr an den Router gesendet wird, verwenden Sie den Ethernet-Switch (im Allgemeinen MM, BPA-ESWEX-RSR20), freigegeben mit Zentralenversion 2.8. Aktivieren Sie IGMP-Snooping des Ethernet-Switch. Weitere Informationen finden Sie im entsprechenden Abschnitt des Kapitels zur Installation im Handbuch Vernetzung.
-
Seite 33: Remote Alert
Ethernet-Verbindungen, die nur zur Datenübertragung für Remote Maintenance verwendet werden, können als Ethernet-Kabel oder als Lichtwellenleiter ausgeführt werden. Beachten Sie die maximal zulässigen Leitungslängen. Hinweis! Um Zentralen über FX zu verbinden, verwenden Sie von Bosch zugelassene Medienkonverter. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... - Seite 34 Verbindung mit Private Secure Network ist erforderlich. Mit Private Secure Network wird ein IP-Netzwerk auf DSL-Basis mit einem optionalen drahtlosen Zugriff seitens der Zentrale bereitgestellt (EffiLink). Remote Services für Private Secure Network ist in Deutschland nur in Verbindung mit einem Wartungsvertrag für Bosch BT-IE erhältlich. Hinweis! Um Zentralen über FX zu verbinden, verwenden Sie von Bosch zugelassene Medienkonverter.
-
Seite 35: Remote Portal
- Zentrale mit Firmware 2.19.7 oder höher, alle Zentralen über Ethernet verbunden, Ethernet- Schnittstellen aktiviert und Standard-Ethernet-Einstellungen - Remote Connect in der FSP-5000-RPS Zentralenkonfiguration aktiviert - Sicheres Netzwerk-Gateway für Remote Services verfügbar - Computer mit FSP-5000-RPS 4.8 oder höher und Internetzugang Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... - Seite 36 UDP 500 und UDP 4500 für Remote Connect Verbinden Sie den LAN1-Port des sicheren Netzwerk-Gateways mit dem designierten Ethernetport der Zentralensteuerung mithilfe des mitgelieferten CAT5 RJ45- Netzwerkkabels. Schauen Sie sich die möglichen Topologien an. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
- Seite 37 Änderungen an das sichere Netzwerk-Gateway weitergeben. Um dies zu tun, müssen Sie die Web-Anwendung über einen Internetbrowser starten. - Adresse: https://192.168.1.254 - Benutzername: bosch - Passwort: ipti83 Unter Configuration (Konfiguration) -> Network (LAN) (Netzwerk (LAN)) können Sie die IP- Adresse ändern. Denken Sie daran, dass die Standard-Gateway:-Adresse in der Zentralensteuerungskonfiguration die gleiche IP-Adresse haben muss wie das sichere Netzwerk-Gateway.
-
Seite 38: Sprachalarmierungssysteme
Bestellen Sie Ein-Jahres-Lizenzen bei Bosch Brandmeldesysteme. Jedes Netzwerk erfordert eigene Lizenzen. Bosch sendet eine E-Mail an die angegebene Adresse. Die E-Mail umfasst eindeutige Lizenznummern für die Anzahl von Lizenzen, die Sie bestellt haben, sowie eine Anleitung und einen Link zum Remote Portal. -
Seite 39: Installation
PAVIRO-System verwendet werden soll, ist ein Crossover-Patchkabel erforderlich, da weder Praesideo/PAVIRO noch die MPC-xxxx-B Auto-MDI(X) unterstützt. Installation Checkliste Bevor Sie mit der Installation des Netzwerks beginnen, überprüfen Sie bitte die unten aufgeführten Punkte. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 40: Einstellungen Auf Medienkonvertern
Informationen zum Einbau der Medienkonverter in die Gehäuse der Zentrale finden Sie in den Installationsanleitungen zu den Montagesätzen:FPM 5000 KMC(F.01U.266.845)FPM‑5000‑KES(F.01U.266.844) Hinweis! Der maximale Übertragungsabschnitt der Multimode-Medienkonverter über FX beträgt 2000 m. Der maximale Übertragungsabschnitt der Singlemode-Medienkonverter über FX beträgt 40 km. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 41: Installieren Des Ethernet-Switch
Eine genaue Beschreibung der Installation und Konfiguration der Switches finden Sie in der Bedienungsanleitung des Herstellers. Zugangsdaten: Benutzer: admin Passwort: private Verwenden Sie einen Browser, um die Konfigurationsoberfläche für die Switches aufzurufen. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 42: Ip-Adresse Vergeben
Protokoll in der Konfigurationsoberfläche aktivieren und programmieren: Stellen Sie im Menü Redundanz -> Spanning Tree -> Global die folgenden Werte ein: – Funktion: An – Protokollversion: RSTP – Protokollkonfiguration: Verwenden Sie die gleichen Einstellungen wie bei den Zentralensteuerungen. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 43: Fehlerrelais Programmieren
Neustart des Gerätes nur dann erhalten, wenn Sie unter Grundeinstellungen (Basic Settings) -> Laden/Speichern (Load/Save) im Feld Speichern (Save) die Option Auf dem Gerät (On the device) auswählen und auf die Schaltfläche Sichern (Save) klicken. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 44: Verbindungsüberwachung Programmieren
Konfigurieren Sie die Zeit, innerhalb der Multicast-Gruppenmitglieder auf IGMP-Abfragen reagieren sollen (z. B. 3 Sekunden). Wählen Sie Verwerfen für Pakete mit unbekannten Multicast-Adressen. Wählen Sie An Query und registrierte Ports senden für Pakete mit bekannten Multicast- Adressen. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 45: Can-Netzwerk
Notieren Sie sie auf dem Schild unter den Drehschaltern. Konfiguration der Topologie Die DIP-Schalter für die Konfiguration verschiedener Topologien befinden sich auf der Rückseite. Markieren Sie die gewählte Einstellung auf dem Schild neben den DIP-Schaltern. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... - Seite 46 CAN1_GND CAN2_GND CAN1_GND CAN2_GND Connection Connection Connection PCTRL is PCTRL is PCTRL is Redundant-PCTRL Redundant-PCTRL No Off Redundant-PCTRL No Off No Off Abbildung 10.1: Stand‑Alone‑Zentrale (regulär und redundant): Konfiguration im Netzwerk 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
- Seite 47 CAN1_GND CAN2_GND CAN1_GND CAN2_GND Connection Connection Connection Connection Connection PCTRL is PCTRL is PCTRL is Redundant-PCTRL Redundant-PCTRL Redundant-PCTRL No Off No Off No Off No Off No Off Abbildung 10.2: Ringtopologie Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
- Seite 48 CAN1_GND CAN2_GND Connection Connection Connection Connection Connection PCTRL is PCTRL is PCTRL is Redundant-PCTRL Redundant-PCTRL Redundant-PCTRL No Off No Off No Off No Off No Off Abbildung 10.3: Ringtopologie mit redundanten Zentralen 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
- Seite 49 CAN1_GND CAN2_GND CAN1_GND CAN2_GND Connection Connection Connection Connection Connection PCTRL is PCTRL is PCTRL is Redundant-PCTRL Redundant-PCTRL Redundant-PCTRL No Off No Off No Off No Off No Off Abbildung 10.4: Stich Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
- Seite 50 CAN1_GND CAN2_GND Connection Connection Connection Connection Connection PCTRL is PCTRL is PCTRL is Redundant-PCTRL Redundant-PCTRL Redundant-PCTRL No Off No Off No Off No Off No Off Abbildung 10.5: Stich mit redundanter Zentrale 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
- Seite 51 CAN1_GND CAN2_GND Connection Connection Connection Connection Connection PCTRL is PCTRL is PCTRL is Redundant-PCTRL Redundant-PCTRL No Off Redundant-PCTRL No Off No Off No Off No Off Abbildung 10.6: Stich mit redundantem Netzwerk Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
-
Seite 52: Verkabelung
Zur Erstellung eines EN 54-2-konformen Systems, schließen Sie die RSTP-Switches und die Medienkonverter über die überwachte Stromversorgung der Brandmelderzentrale an. – Verwenden Sie für die Stromversorgung der Medienkonverter und der RSTP-Switches den 24V-Ausgang der BCM 0000 B oder FPP-5000. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 53: Medienkonverter
Single-Mode: Fiber Optic Ethernet-Patchkabel, Duplex I-VH2E 9/125μ, SC-Stecker. Bitte beachten Sie die in der Kabelspezifikation angegebenen minimalen Biegeradien. 11.1 Medienkonverter Anschluss von Medienkonvertern Hinweis! Beachten Sie beim Anschluss der FX-Verkabelung der Medienkonverter die Übertragungsrichtung der Lichtwellenleiter. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 54: Beschreibung
Das Störungsrelais muss nur bei Anwendungen verbunden werden, bei denen mindestens eine der folgenden Voraussetzungen erfüllt ist: Es besteht eine Verbindung zwischen 2 Switches. Dieses ist zum Beispiel bei einem Backbone mit Sub-Ringen möglich. Die Stromversorgung des Switches wird redundant ausgeführt. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 55 MAIN POWER MAIN POWER TROUBLE BATTERY 1 TROUBLE BATTERY 2 TROUBLE Abbildung 11.2: Anschaltung des Switch an die Stromversorgung und das IOP Symbol Beschreibung Ethernet-Kabel TX (Kupfer) Ethernet-Kabel FX (Lichtwellenleiter) 24-V-Stromversorgung Störungsübertragung RSTP-Switch Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
- Seite 56 Abbildung 11.3: Anschluss des Switch an die Stromversorgung und an die Zentralensteuerung Symbol Beschreibung Ethernet-Kabel TX (Kupfer) Ethernet-Kabel FX (Lichtwellenleiter) 24-V-Stromversorgung Störungsübertragung RSTP-Switch Hinweis! Verwenden Sie zum Anschluss der Switches nicht das mitgelieferte Netzwerkkabel. Verwenden Sie ein Ethernet-Patchkabel, geschirmt CAT5e oder besser. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
-
Seite 57: Abgesetzte Bedieneinheit
Die Verwendung von Switches ist bei der abgesetzten Bedieneinheit nicht zulässig. Hinweis! Die funktionale Erde der abgesetzten Bedieneinheit muss immer aufgesteckt sein, wenn die Einheit an ein Ethernet-Zentralennetzwerk angeschlossen wird. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... - Seite 58 PSS 0002 A FPP-5000 24V (2,8 A) MAIN POWER MAIN POWER TROUBLE BATTERY 1 TROUBLE BATTER Y 2 TROUBLE Abbildung 11.4: Verkabelung der abgesetzten Bedieneinheit Symbol Beschreibung Ethernet-Kabel TX (Kupfer) Ethernet-Kabel FX (Lichtwellenleiter) 24-V-Stromversorgung Medienkonverter 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH...
-
Seite 59: Fsp-5000-Rps Einstellungen
Ethernet-Verbindung zu verwenden. Um aber eine bessere Übersicht über die Verbindung zu erhalten, sollten Sie unterschiedliche Nummernbereiche verwenden. Beachten Sie, dass bei Verwendung von Netzwerk als Leitungstyp im Fenster Netzwerkschnittstelle die Leitungsnummer für alle Verbindungen 0 sein muss. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 60: Switches
12.4 OPC-Server OPC-Server in Ihrem Netzwerk müssen zur Programmiersoftware FSP-5000-RPS hinzugefügt werden. Sie müssen die folgenden Einstellungen in der Software FSP-5000-RPS und beim OPC-Server festlegen: – Netzwerkknoten – Netzwerkgruppe – 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... -
Seite 61: Ugm-2040 Server
Um eune Zentrale mit der UGM‑2040 zu verbinden, müssen Sie die physische Struktur des Netzwerks in RPS simulieren. Dazu gehören auch die Liniennummern zwischen der verbindenden Zentralensteuerung und den Switches der UGM‑2040. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450... -
Seite 62: Anhang
STP-Gerät an das Netzwerk angeschlossen. 135.0.7.2 Netzwerk 3.2 RSTP- Die RSTP-Netzwerk-Topologie hat sich verändert. Es Topologieänderung wurde zum Beispiel ein weiteres RSTP-Gerät im Netzwerk hinzugefügt. Diese Meldung kann auch bei einer Leitungsunterbrechung angezeigt werden. 07.2019 | 5.9 | F.01U.247.450 Handbuch Vernetzung Bosch Sicherheitssysteme GmbH... - Seite 63 Kabelbrüche, Kabel nicht eingesteckt, Störeinflüsse auf das Kabel. 135.0.5.4 Netzwerkverbi Ethernet 2 Störung Die Datenübertragung an Ethernet-Leitung 2 ist ndung 4.0 eingeschränkt. Mögliche Ursachen sind zum Beispiel: Kabelbrüche, Kabel nicht eingesteckt, Störeinflüsse auf das Kabel. Bosch Sicherheitssysteme GmbH Handbuch Vernetzung 07.2019 | 5.9 | F.01U.247.450...
-
