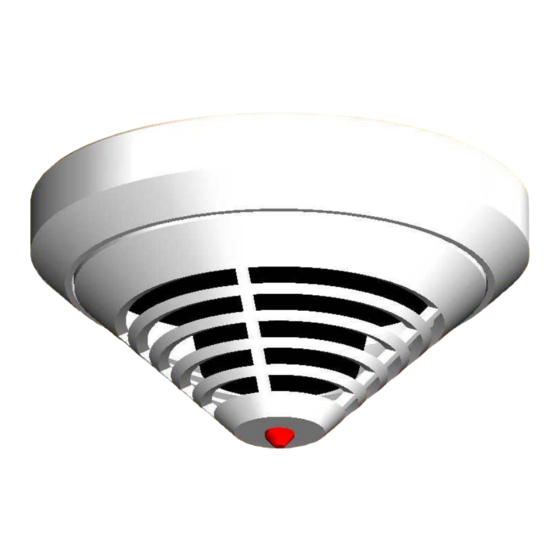

- Seite 1 PRODUKTINFORMATION PI−34.68 FAP−420 / FAH−420 −Brandmelderserie 420 improved und Zubehör BDL−F.01U.003.449 Seite A3.de / 18.09.2006 ST−FIR / PRM1 / deh...
-
Seite 2: Inhaltsverzeichnis
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved Inhaltsverzeichnis Produktbeschreibung ........1.1. - Seite 3 Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved Zubehör ........... 6.1.
-
Seite 4: Produktbeschreibung
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 1. Produktbeschreibung Die LSN Brandmelderserie 420 wurde speziell für die Anschaltung an die improved Brandmeldezentrale FPA−5000 konzipiert. Die Brandmelderserie 420 kombiniert Standard−Detektionsverfahren wie Streulichtmessung und Temperaturmessung in ihrer höchsten Ausbaustufe mit der Gasmesstechnik. Hierbei werden die Signale von Rauchsensor, Temperatursensor und Gassensor mit Hilfe moderner Signalverarbeitungsverfahren bewertet. -
Seite 5: Aufbau Des Melders
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 1.1. Aufbau des Melders 1 = Rauchmesskammer (Optischer Sensor) 2 = Thermosensor 3 = Chemosensor (am Schnittbild verdeckt) 4 = Individualanzeige 5 = Leiterplatte mit Auswerteelektronik 6 = Sockel MS 400 1.2. Funktionsbeschreibung der Sensorik 1.2.1. -
Seite 6: Systembeschreibung 420 Lsn Improved −Serie
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 1.3. Systembeschreibung 420 LSN −Serie improved Im Mehrsensor−Melder 420 LSN sind bis zu drei Detektionsprinzipien improved integriert: 1. Optisch (für Rauch) 2. Thermisch (für Hitze) OTC, OT, O, T 3. Chemisch (für Gas) Die einzelnen Sensoren werden über das LSN−Netzwerk manuell oder zeitgesteuert parametriert. - Seite 7 Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 1.5. Leistungsmerkmale 420 LSN −Serie improved D Aktive Eigenüberwachung der Sensorik, mit Anzeige an der Brandmeldezentrale: − Aktives Anpassen der Ansprechschwelle (Ruhewertnachführung) bei Verschmutzung des optischen Sensors. − Aktives Anpassen der Ansprechschwelle (Ruhewertnachführung) des chemischen Sensors (Driftkompensation).
-
Seite 8: Planungshinweise
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 2. Planungshinweise 420 LSN −Brandmelder sind nicht für den improved Außeneinsatz vorgesehen ! 2.1. Grundsätzliche Projektierungsvorgaben D Die Projektierung von Mehrsensor−Brandmeldern erfolgt nach den Richtlinien für optische Melder, bis mit dem VdS eine Richtlinie für deren Projektierung erarbeitet wurde. -
Seite 9: Lsn Improved Strukturen
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 2.3. LSN Strukturen improved Die LSN −Melder können als Ring oder T−tap und in allen gemischten Ring improved oder T−tap−Strukturen konfiguriert werden. ermöglicht T−tap oder Ringe mit T−tap und beliebiger Anzahl von Kno- improved ten, Abzweigungen pro Knoten und Elementen pro Abzweigung, so lange die An- zahl der gesamten Elemente kleiner 255 ist. -
Seite 10: Parametrierung
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 3. Parametrierung Das Parametrieren erfolgt über einen an die Brandmeldezentrale angeschlossen PC oder Laptop. D für LSN mit RPS (Remote Programming System) improved D für LSN mit der Software >WinPara< Die 420 LSN −Melder werden durch die Angabe des Einsatzortes parametriert. -
Seite 11: Fap−Otc 420 Lsn Improved
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 3.1. FAP−OTC 420 LSN improved Empfindlichkeit Wählbare Einsatzorte im Wählbare Einsatzorte im Meldertyp Meldertyp Parametrierprogramm >WinPara< −Teil O − Teil C− Teil Theater / Konzerträume kombiniert hoch (A2) mittel hoch O + T diff Lagerhalle mit Fahrzeugbetrieb kombiniert... -
Seite 12: Fap−Ot 420 Lsn Improved
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 3.2. FAP−OT 420 LSN improved Empfindlichkeit Wählbare Einsatzorte im Parametrierprogramm Wählbare Einsatzorte im Parametrierprogramm Meldertyp Meldertyp >WinPara< −Teil O−Teil Theater / Konzerträume kombiniert hoch (A2) mittel O + T diff Lagerhalle mit Fahrzeugbetrieb kombiniert niedrig (B) niedrig O + T... -
Seite 13: Fah−T 420 Lsn Improved
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 3.4. FAH−T 420 LSN improved Wählbare Empfindlichkeitsklassen im Parametrierprogramm >WinPara< § A2R Typische Anwendungstemperatur: 25 _C, T Höhe bis 6 m diff, Typische Anwendungstemperatur: 25 _C, nur T Höhe bis 6 m max, Typische Anwendungstemperatur: 25 _C, T Höhe 6−7,5 m... -
Seite 14: Technische Daten
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 4. Technische Daten 4.1. Technische Daten: FAP−OTC 420 / FAP−OT 420 Meldertyp OTC 420 LSN OT 420 LSN improved improved Detektionsprinzip Kombination aus: Kombination aus: −Streulichtmessung −Streulichtmessung −Messung von Absoluttemperatur −Messung von Absoluttemperatur und und Temperaturanstieg Temperaturanstieg −Brandgasmessung... -
Seite 15: Technische Daten: Fap−O 420 / Fah−T 420
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 4.2. Technische Daten: FAP−O 420 / FAH−T 420 Meldertyp O 420 LSN T 420 LSN improved improved Detektionsprinzip Streulichtmessung Messung von Absoluttemperatur und Temperaturanstieg besondere Verschmutzungserkennung Leistungsmerkmale Ruhewertnachführung im optischen Teil Betriebsspannung 15 V DC . -
Seite 16: Installation
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 5. Installation 5.1. Montage des Meldersockels MS 400 Der Meldereinsatz wird in den Meldersockel MS 400 eingesetzt, der sowohl für uP− als auch für aP −Kabelzuführung genutzt wird. Der Sockel verfügt über 7 Schraubklemmen für die Anschaltung des Melders und seines Zubehörs an die BMZ. -
Seite 17: Anschaltung Des Meldersockels Ms 400 (Ap−Kabelzuführung)
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 5.1.2. Anschaltung des Meldersockels MS 400 (aP−Kabelzuführung) Kabelzuführung und Kabel− = weiß abführung an der gleichen Seite möglich = gelb = schwarz = rot weiß a1/a2 LSN − / L..a (GLT) gelb b1,b2 LSN + / L..b (GLT) Indikatorausgang (siehe Tab. -
Seite 18: Meldersockel Mit Feuchtraumdichtung Msf 400
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 5.2. Meldersockel mit Feuchtraumdichtung MSF 400 Für den Einsatz des Melders in feuchter Umgebung steht der Meldersockel MSF 400 zur Verfügung. Der Meldersockel MSF 400 mit integrierter Dichtung aus TPE schützt den Melder zuverlässig vor Kon- denswassereintritt. -
Seite 19: Meldersockel Mit Feder Ms 420 Lsn
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 5.6. Meldersockel mit Feder MS 420 LSN Der MS 420 LSN ist ein Meldersockel für den Einsatz in Großbritannien. Er kann MAGIC.SENS LSN−Melder sowie Melder der 420 Serie aufnehmen und verfügt über integrierte Überbrückungselemente, die beim Entfernen des Melders für den Funktionserhalt des Ringes sorgen. -
Seite 20: Montage Des Melders
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 5.8. Montage des Melders Die Verpackung der Mehrsensormelder mit C−Sensor besteht aus reißfester PE−ALU−Verbundfolie und muss vorsichtig aufgeschnitten werden. Nach Montage und Anschluss des Sockels wird der Meldereinsatz in den Sockel eingesetzt und nach rechts bis zum Anschlag gedreht. Meldersockel werden mit inaktiver Verriegelung ausgeliefert! Der Meldereinsatz kann im Sockel verriegelt werden (Entnahmeschutz). -
Seite 21: Adressierung
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 5.10.Adressierung Adresse Betriebsart 001 − 254 Ring/Stich/T−Abzweigungen im LSN −Modus improved mit manueller Adressvergabe Ring/Stich im LSN −Modus mit automatischer Adressver- improved gabe (T−Abzweigungen nicht möglich) = Auslieferungszustand CL00 Ring/Stich im “Classic” LSN−Modus, mit automatischer Adress- vergabe (T−Abzweigungen nicht möglich) Es ist nicht zulässig, die Betriebsarten zu vermischen oder Adressen zu vergeben, die größer als 254 sind. -
Seite 22: Zubehör
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 6. Zubehör 6.1. Trägerplatten für die Meldergruppen−Kennzeichnung Die Trägerplatten sind aus 1,8 mm dickem ABS−Kunststoff und werden zwischen Mel- dersockel und Decke geklemmt. 6.1.1. Trägerplatte TP 4 400 Die Trägerplatte TP 4 400 ist für eine Montagehöhe bis 4m vorgesehen ist für Etiketten bis zu einer Größe von ca. -
Seite 23: Melderkonsole Mk 400
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 6.4. Melderkonsole MK 400 Die Melderkonsole MK 400 wird zur DIBt− Konformen Montage von Meldern über Türstöcken u.ä. eingesetzt. Die Konsole wird mit vormontiertem Sockel geliefert. 6.5. Melderheizung MH 400 Die Melderheizung MH 400 wird benötigt wenn der Melder in einer Umgebung einge- setzt wird, wo er betaut werden könnte, wie z.B. -
Seite 24: Externe Melderparallelanzeige Mpa
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 6.6. Externe Melderparallelanzeige MPA Die Melderparallelanzeige MPA wird benötigt wenn der Melder nicht unmittelbar sichtbar ist oder in Zwischendecken /−böden montiert wurde. Die MPA ist in Fluren oder Zugängen der entsprechenden Gebäudeabschnitte bzw. Räume zu montieren. -
Seite 25: Anschaltung Der Mpa
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 6.6.2. Anschaltung der MPA Die Melderparallelanzeige MPA wird über 4 Wagoklemmen angeschlossen. Anklemmen: Abisolierten Draht (keine Litze) in die Klemme einstecken. Abklemmen: Draht abwechselnd nach links und rechts drehen und dabei aus der Klemme ziehen. -
Seite 26: Wartung Und Service
Deutschland grundsätzlich die Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. D Wartungs− und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. D BOSCH ST empfiehlt mindestens 1 x jährlich eine Funktions− und Sichtprüfung. Meldertyp Prüfung Kontrolle der Anzeige−LED Sichtprüfung der Befestigung... -
Seite 27: Hinweise Für Den Service: Anzeige Der Betriebsdaten
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 7.1. Hinweise für den Service: Anzeige der Betriebsdaten Mit Ausnahme der speziellen KKW/FSA−Meldertypen kann man bei allen konfigurierten Meldern mit der Software WinPara ab V 4.53 die Seriennummer, den Verschmutzungsgrad, die Betriebsstunden sowie aktuelle Analogwerte anzeigen. - Seite 28 Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved D Optik−Wert beim speziellen FAP−O 420 RAS (wird zusammen mit RAS 100 LSN eingesetzt) − 000 . . . 500 Inbetriebnahmewert bei einem neuen Melder. − 000 . . . 700 normaler Arbeitsbereich. −...
-
Seite 29: Prüfanweisung Für Lsn Improved −Brandmelder
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 7.2. Prüfanweisung für LSN −Brandmelder improved Die neueste Generation der Mehrsensor−Brandmelder OTC 420 LSN haben improved einen zusätzlichen Sensor zur CO−Detektion im Brandfall. Der CO−Sensor führt zu einem verbesserten Ansprechverhalten und einer erhöhten Störungsunterdrückung in kritischen Umgebungsbedingungen. -
Seite 30: Bestellübersicht
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 8. Bestellübersicht 8.1. Meldervarianten Sachnummer Bezeichnung ST FAP−OTC 420 LSN Mehrsensormelder F.01U.508.816 improved optisch / thermisch / chemo ST FAP−OT 420 LSN Mehrsensormelder F.01U.508.815 improved optisch / thermisch ST FAP−O 420 LSN Optischer Rauchmelder F.01U.508.813 improved... -
Seite 31: Meldersockelsirenen
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 8.3. Meldersockelsirenen Sachnummer Bezeichnung 4.998.025.371 ST MSS 300 Meldersockelsirene, weiß, nur C−Punkt−Ansteuerung über aufgesetzten Melder, für a.P. und u.P. Kabelzuführung 4.998.120.501 ST MSS 300 WS − EC Meldersockelsirene weiß, nur für separate Ansteuerung z.B über NSB 100 LSN, für a.P. -
Seite 32: Service−Zubehör
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 8.5. Service−Zubehör Sachnummer Bezeichnung 4.998.112.113 Universal−Meldertauscher für Brandmelder F.01U.510.318 FME−420 ADAPT Tool−Adapter für MS 420 4.998.112.071 Prüfgerät für optische Rauchmelder 4.998.112.074 Solo A3−001 Prüfaerosol für optische Rauchmelder 4.998.109.056 PAK CO−Prüfgas (400ml) für Melder mit CO−Sensor, (1 PAK = 10 Stück) 4.998.112.072 Testset (kabellos) für Wärmemelder... -
Seite 33: Reparatur
Defekte Melder werden ausgetauscht und sollten entsprechend den gesetzlichen Bestimmungen entsorgt werden. 11. Weiterführende Dokumentation Für Zugangsberechtigte steht im Bosch ST ExtraNet unter www.boschbest.de die jeweils aktuelle Produktinformation sowie die dem Gerät beigefügte Installationsanleitung als PDF−Datei zum Downloaden zur Verfügung. -
Seite 34: Abkürzungsverzeichnis
Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 12. Abkürzungsverzeichnis auf Putz Brandmeldezentrale DIBt Deutsches Institut für Bautechnik Deutsches Institut für Normung e.V. Europäische Norm Gleichstromlinientechnik Light emitting diode (Leuchtdiode) Lokales SicherheitsNetzwerk Produktinformation Polypropylen Universelle Europazentrale Universelle Gefahrenmeldezentrale unter Putz Verband Deutscher Elektrotechniker e.V. - Seite 35 Produktinformation LSN −Brandmelderserie 420 PI − 34.68 improved 13. Notizen −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− −−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−− BDL−F .01U.003.449 A3.de / 18.09.2006 Seite 35 von 36 ST−FIR / PRM1 / deh...
- Seite 36 Bosch Sicherheitssysteme GmbH Robert−Koch−Straße 100 D−85521 Ottobrunn Info−Service zum Nulltarif Telefon 0800−700 04 44 Telefax 0800−700 08 88 www.bosch−sicherheitssysteme.de info.service@de.bosch.com Seite 36 von 36...
