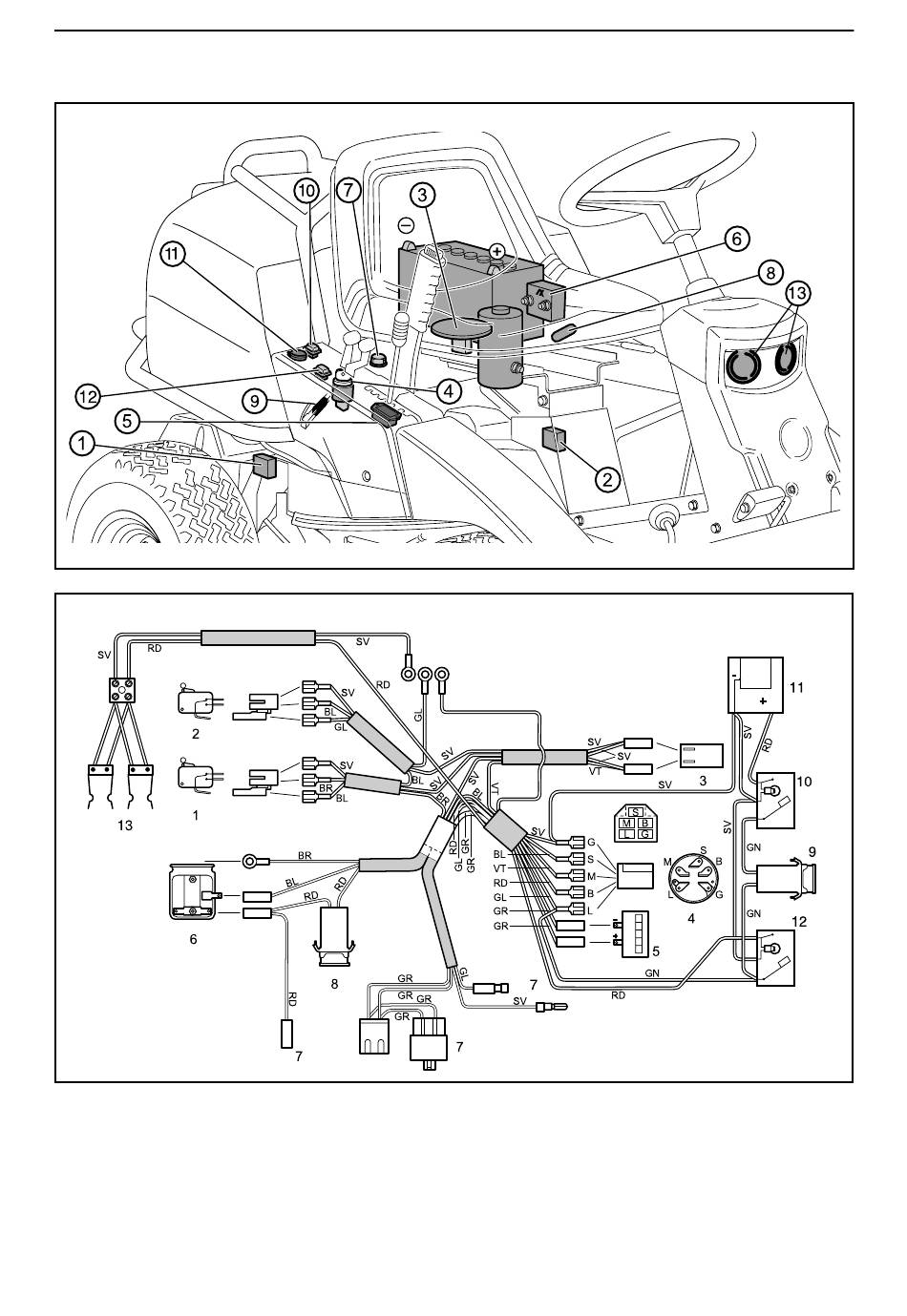

Schaltplan Pro 18 - Husqvarna Rider 15V2 Werkstatt-Handbuch

1. Mikroschalter, Hydrostat
2. Mikroschalter, Mähaggregat
3. Mikroschalter, Sitz
4. Zündschloß
5. Stundenzähler
6. Anlaßrelais
7. Motor
8. Sicherung 15 A
Schaltplan Rider Pro 18
9. Sicherung Steckdose
10. Schalter Steckdose
11. Steckdose
12. Schalter Beleuchtung
13. Scheinwerfer
Elektrisches System
Erklärung der Farbcodes im Schaltplan
RD = Rot
BL = Blau
VT = Weiß
SV = Schwarz
GL = Gelb
GR = Grau
BR = Braun
65
