Reparaturanweisungen

Austausch der Lenkungsdrahtseile

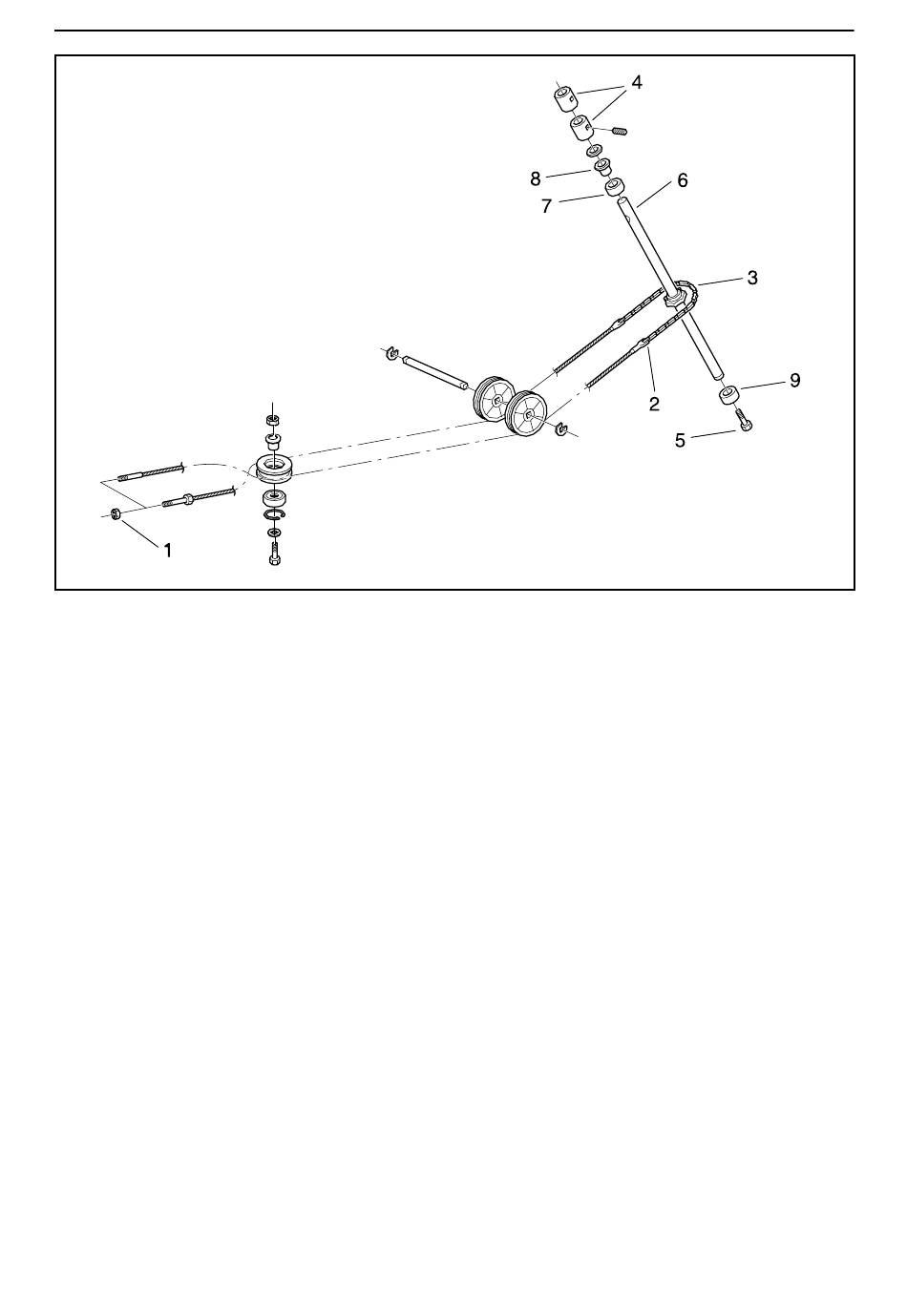

1. Die hintere Befestigung der Lenkungsdrahtseile
(1) lösen.
2. Rahmenblech entfernen.
3. Die vordere Befestigung (2) an der Lenkkette
(3) lösen und die Lenkungsdrahtseile durch den
Rahmen herausziehen.
Anm.: Wenn die alten Drahtseile noch intakt
sind, können die neuen Drahtseile an den
alten befestigt werden, wenn letztere
durch den Rahmen gezogen werden. So
gelangen die neuen Drahtseile automat
isch in die richtige Lage.
4. Beachten, dass sich das Lenkrad in der
mittleren Position befindet, wenn die
Hinterräder in der mittleren Stellung stehen. Bei
Bedarf die Kette um das Treibrad der
Lenkstange justieren oder die hintere
Befestigung der Lenkzüge (1) anpassen. Die
Seilzüge beim Einbau z. B. mit einem
Schraubenschlüssel gegenhalten, so dass sie
sich nicht verdrehen. Anschließend die Spann-
ung kontrollieren (siehe „Kontrolle/Justierung
der Lenkungsdrahtseile").
30
– Deutsch
Ausbau/Einbau der Lenksäule
Rider 15V2 und Pro 15
1. Die hintere Befestigung der Lenkungsdrahtseile
(1) lösen. Das Rahmenblech entfernen.
2. Lenkrad mit Lenksäule entfernen; dazu die
Gegenmutter lösen und die Stoppschraube
herausdrehen, dann das Lenkrad mit der
Lenksäule nach oben ziehen.
3. Die zwei Mitnehmer (4) der Lenkstange
entfernen.
4. Die Schraube (5) aus dem unteren Ende der
Lenkstange herausdrehen.
5. Die Lenkachse (6) hochziehen und den unteren
Teil der Achse nach hinten führen, um die
Lenkkette (3) abziehen zu können.
6. Das obere Lager (7) nach oben schieben, bis
es sich von der Lenkachse (6) löst. Wenn das
Lager ausgewechselt werden soll, muß die
Buchse (8) herausgeklopft werden.
7. Das Lager (9) nach unten abziehen.
8. Die Lenkachse (6) nach unten herausziehen.
9. Der Einbau der Lenkachse erfolgt in
umgekehrter Reihenfolge. Die zwei Mitnehmer
(4) der Lenkstange sind bei der Montage mit
einem Anziehmoment von 5-10 Nm/3,5-7 lbft
anzuziehen.
