9

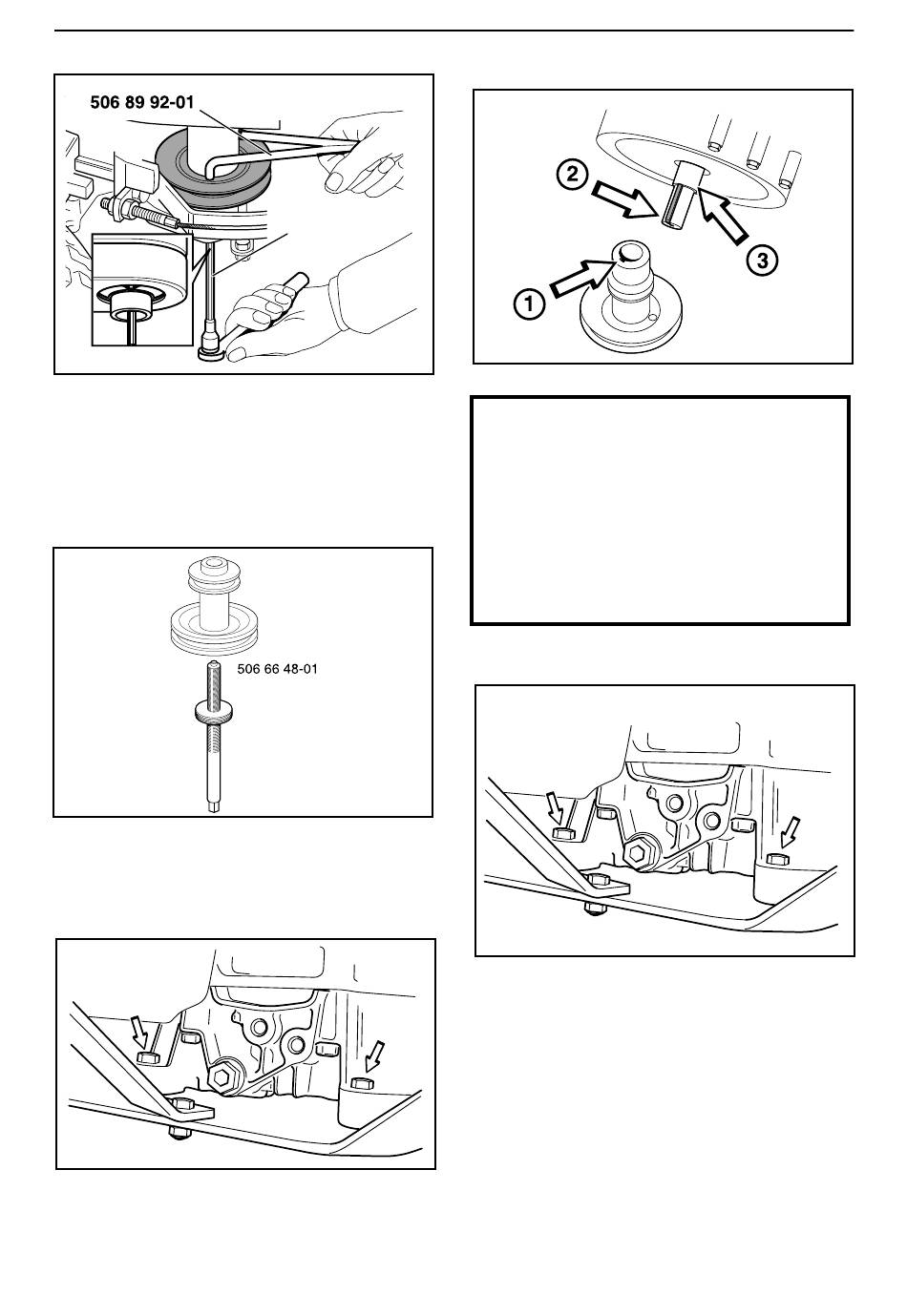

Werkzeug Nr. 506 56 76-01 in die Mitte der Motor-
riemenscheibe einführen. Die Innensechskant-
schraube, die Riemenscheibe und Motorachse
verbindet, lösen und entfernen. Werkzeug Nr. 506
89 92-01 zum Gegenhalten benutzen. Die Riemen-
scheibe von der Motorachse abnehmen. Bei Bedarf
Abzieher 506 66 48-01 verwenden.
10
Beachten, wo das Minuskabel der Batterie ange-
schlossen ist. Bei Bedarf vom Motor lösen. Die
Befestigungsschrauben des Motors herausdrehen,
zwei auf jeder Seite, und den Motor herausnehmen.
506 56 76-01

Einbau des Motors

WICHTIGE INFORMATION
Beim Einbau des Motors unbedingt darauf
achten, daß die Nut der Riemenscheibe (1)
so steht, daß der Keil der Abtriebswelle
(2) in die Nut eingeführt wird (siehe
Abbildung). Außerdem sicherstellen, daß
sowohl Abstandshülse (3) als auch Keil
(2) fest auf der Motorachse sitzen. Die
Motorachse einfetten.
1
Motor an seinen Platz senken.
Minuskabel der Batterie anschließen. Die
Befestigungsschrauben des Motors (zwei auf jeder
Motorseite) mit einem Moment von 20-25 Nm/14-
18 lbft anziehen.
Reparaturanweisungen
25
