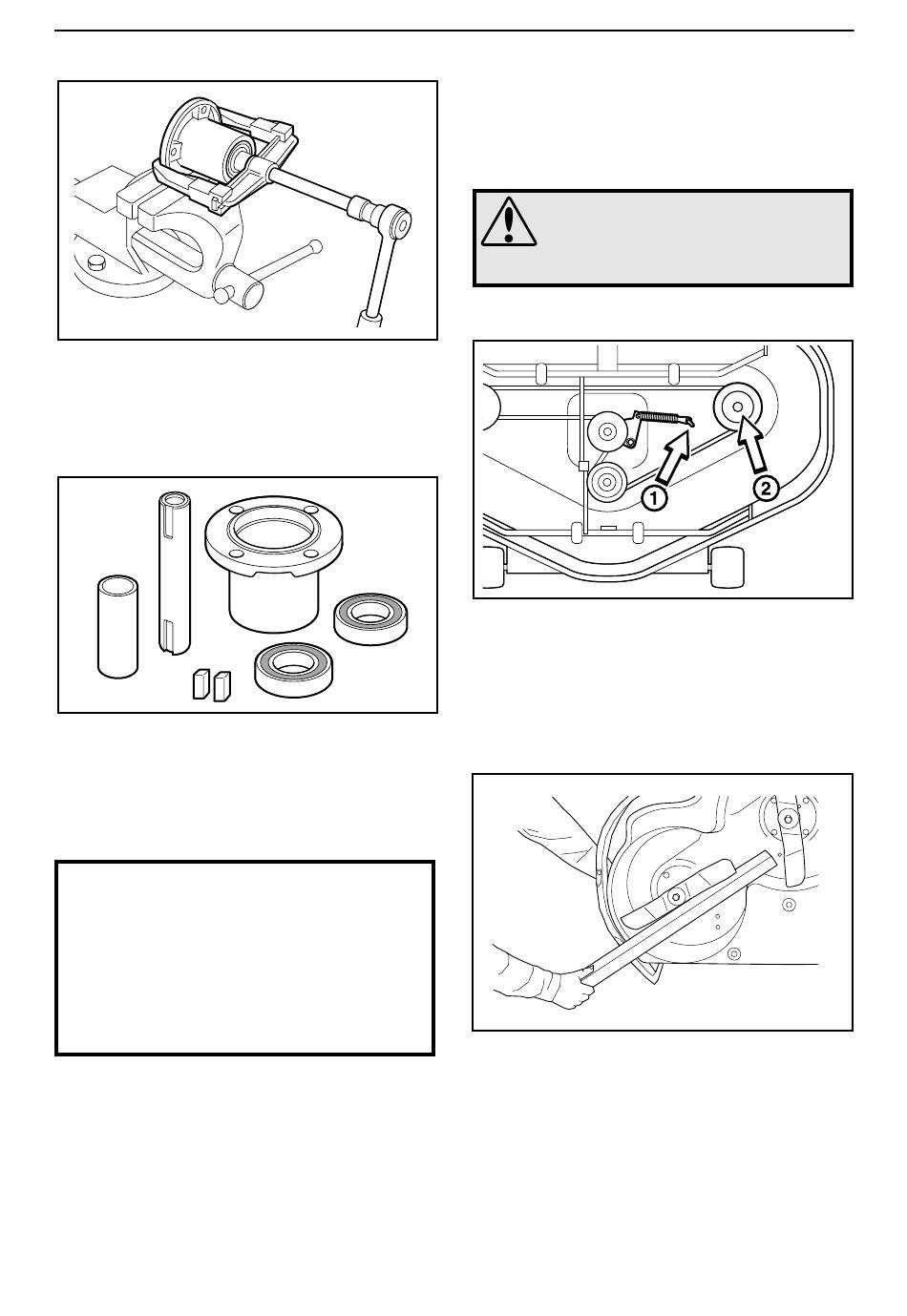

Husqvarna Rider 15V2 Werkstatt-Handbuch Seite 61

Reparaturanweisungen
6
• Das eine Ende der Achse markieren. Die Achse
mit einem Abzieher herausdrücken.
• Die Lager herausklopfen und den Abstandhalter
entfernen.
7
Das ganze Paket ist als kompletter Satz mit
Achsengehäuse, Achse, Abstandhalter und Lager
erhältlich.
Der Einbau erfolgt in umgekehrter Reihenfolge.
WICHTIGE INFORMATION
Beim Anziehen der Schrauben der
Messerachsen ist immer die Getriebeseite
zuerst anzuziehen, danach die
Messerschrauben.
Beim Austausch des Schaltstifts bei
BioClip oder Combi 103 muss die
Reibungsscheibe ersetzt werden.
Darauf achten, daß die Achse in der gleichen
Position wieder eingebaut wird, in der sie sich zuvor
befand, da andernfalls die Keile nicht in die
Längsnuten passen.
Anziehmoment der Messerlager 20-25 Nm (14-18
lbft).
60
– Deutsch
Borttagning av knivar med lagringar
Neue Version (Combi 122)
Sie ist daran zu erkennen, dass sich die Flansche
der Lagergehäuse auf der Unterseite der
Schneidwerkabdeckung befinden.
WARNUNG!
Bei Arbeiten am Schneidaggregat
Schutzbrille und
Schutzhandschuhe tragen.
1
• Obere Abdeckung des Schneidwerks entfernen,
siehe "Riemenaustausch".
• Die Spannfeder (1) des Keilriemens lösen und
den Riemen abziehen.
2
• Die Schraube der Riemenscheibe (2) einige
Umdrehungen lösen. Das Messer mit einem
Holzstück blockieren oder die Riemenscheibe
mit z. B. einem Ölfilterabzieher gegenhalten.
