Reparaturanweisungen

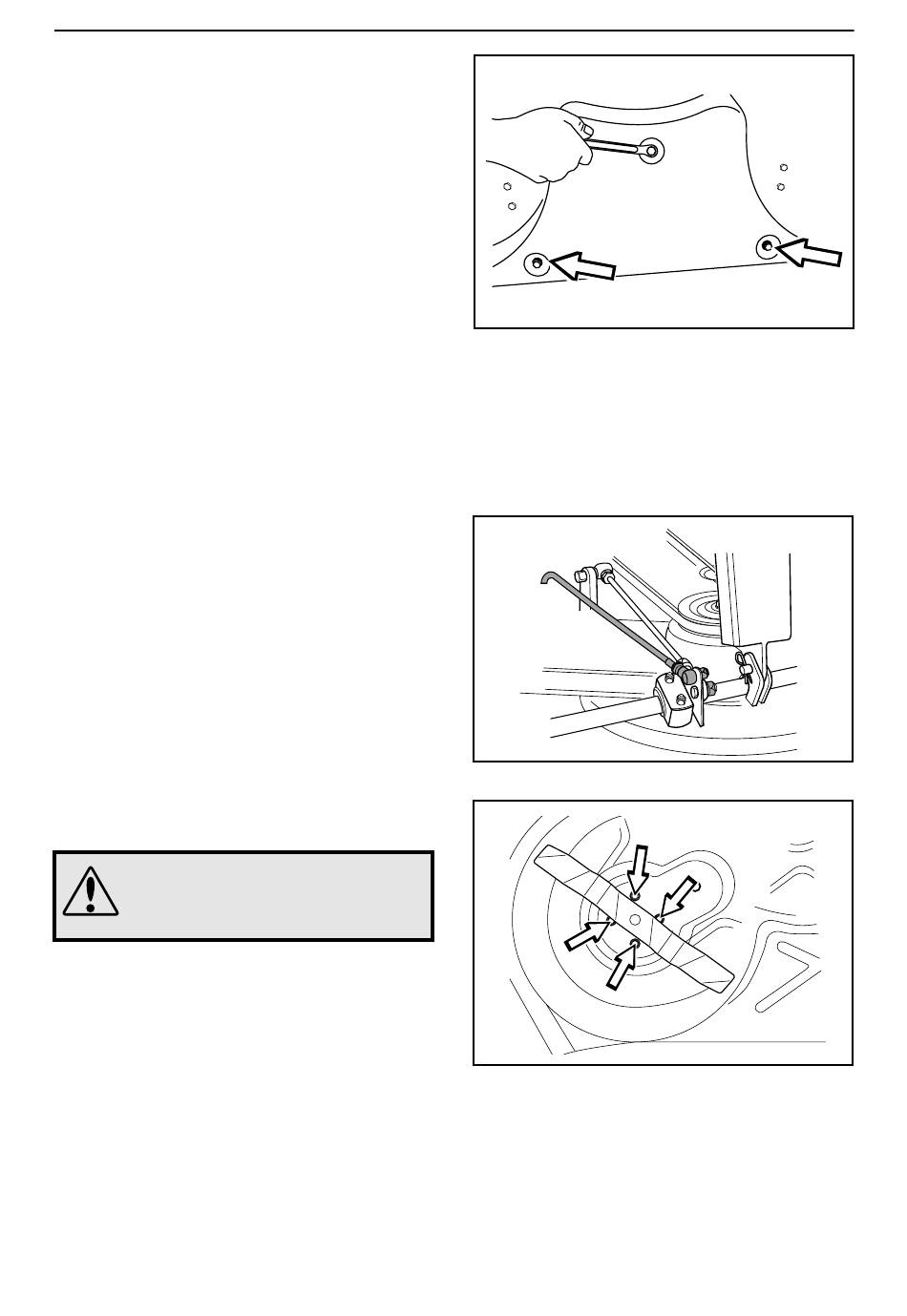

Ausbau des BioClip-Einsatzes (Combi)
Um ein Combi-Aggregat von der BioClip-Funktion
in ein Schneidwerk mit Heckauswurf zu verändern,
wird der BioClip-Einsatz entfernt, der mit drei
Schrauben unter dem Schneidwerk sitzt.
1 Das Schneidwerk in die Servicestellung
bringen, siehe "In Servicestellung bringen".
2. Die drei Schrauben des BioClip-Einsatzes lösen
und den Einsatz entfernen.
3 Tipp: Drei M8x15-mm-Vollgewindeschrauben in
den Schraublöchern anbringen, um die
Gewinde zu schützen.
4. Schneidwerk wieder in die Normalstellung
bringen.
Der Einbau des BioClip-Einsatzes erfolgt in
umgekehrter Reihenfolge.
Austausch der Riemen des
Schneidwerks

Riemenwechsel am BioClip 90

BioClip 90 wird von einem Zahnriemen
angetrieben, der die Rotation der Messer
synchronisiert. Der Riemen sitzt unter der
Abdeckung des Schneidwerks.
1. Schneidwerk ausbauen.
2. Den vorderen Bolzen der Spurstange lösen und
Stange nach hinten biegen.
Höheneinstellstange nach vorn biegen.
3. Die Schrauben der Schutzabdeckung lösen und
die Abdeckung entfernen.
WARNUNG!
Bei Arbeiten mit den Messern
Schutzhandschuhe tragen.
4. Ein Tipp: Mit einem Filzstift die Lage der
Messer an der jeweiligen Riemenscheibe
markieren.
Die Mutter der Exzenterscheibe lösen und
diese abdrehen. Die vier Muttern (siehe
Abbildung), die das Messerlager halten, so weit
lockern, dass das Lager bewegt werden kann.
Messerlager nach innen schieben und Riemen
abziehen.
56
– Deutsch

Ausbau des BioClip-Einsatzes
