Elektrisches SystemElektrisches System

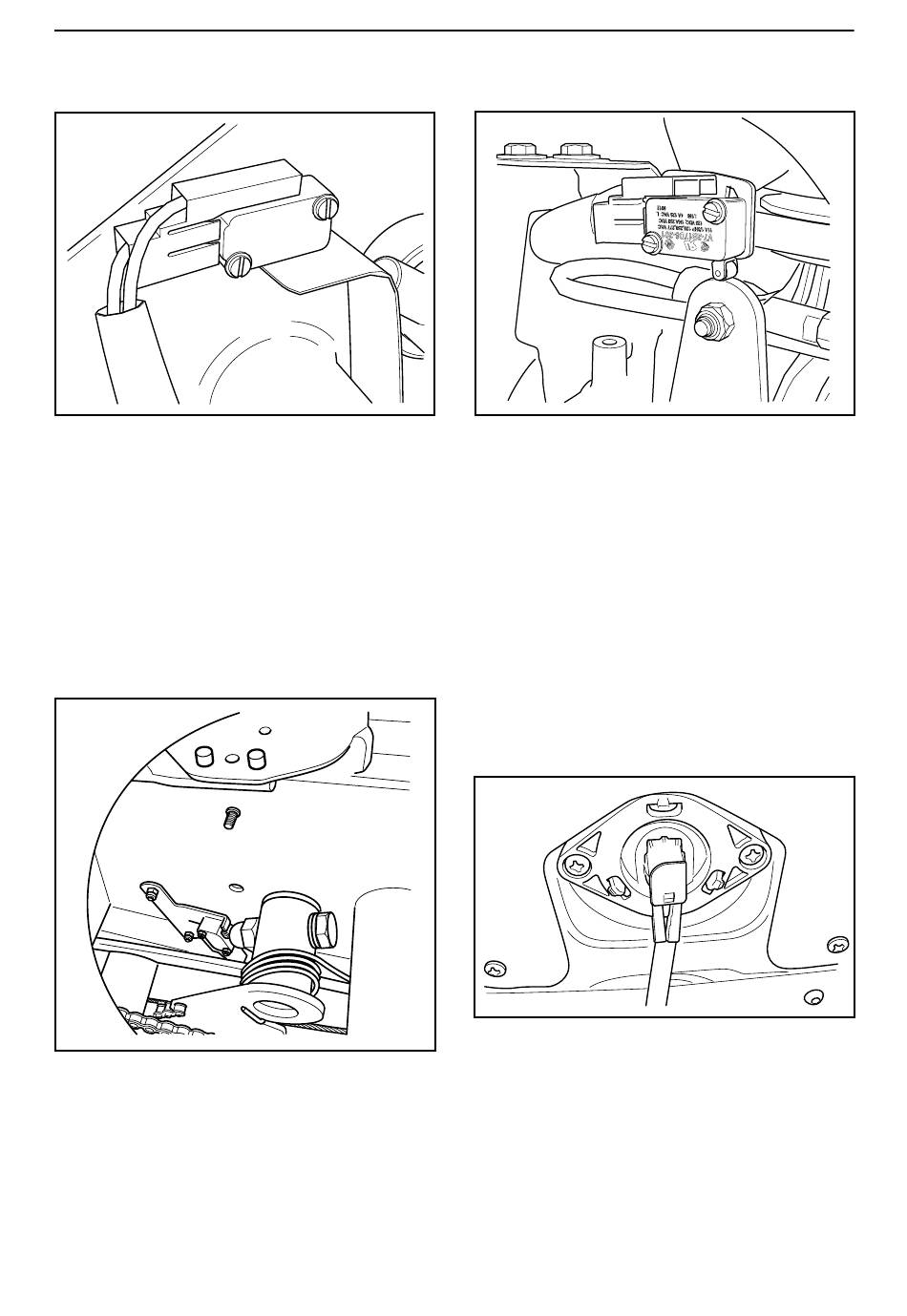

Mikroschalter, Schneidwerk

Rider 15V2 und Pro 15
1. Rechten Kotflügel lösen.
2. Das innere Schutzblech der Hebelanordnung
entfernen.
3. Kontaktvorrichtung vom Mikroschalter lösen.
4. Mikroschalter entfernen.
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge ohne Einstellung.
Rider Pro 18
Der Mikroschalter befindet sich im Rahmentunnel.
Bei einem Austausch des Mikroschalters muss die
Einstellung erneuert werden.
Sicherstellen, dass die Hutmutter für das
Kettensegment auf maximale Betätigung des
Mikroschalters eingestellt ist.
Mikroschalter so einstellen, dass er sicher von der
Hutmutter aktiviert wird, jedoch Möglichkeit zum
Nachlauf hat (darf nicht anschlagen).
68
– Deutsch

Mikroschalter, Neutralstellung

1. Getriebehaube ausbauen.
2. Einstellung des Hydrostatseilzugs überprüfen.
3. Mikroschalter so einstellen, dass er vom
höchsten Punkt der Kurve des Hydrostatarms
aktiviert wird, wenn kein Fahrpedal betätigt ist.
4. Mikroschalter so einstellen, dass er sicher vom
Hydrostatarm aktiviert wird, jedoch Möglichkeit
zum Nachlauf hat (darf nicht anschlagen). Tipp:
Beim Einstellen eine Prüflehre zwischen Schal-
ter und Arm halten.
5. Getriebehaube wieder anbringen.

Mikroschalter, Sitz

In einigen Fällen muss der Sitz vom Untergestell
entfernt werden.
Der Mikroschalter befindet sich auf der Unterseite
des Sitzes und kann ohne Einstellung mit seinem
Halter ausgetauscht werden. Der Schalter ist im
Halter festgeleimt und kann daher nicht
ausgetauscht werden.
