Reparaturanweisungen
Kontrolle und Justierung des

Geschwindigkeitsreglers

Rider 15V2

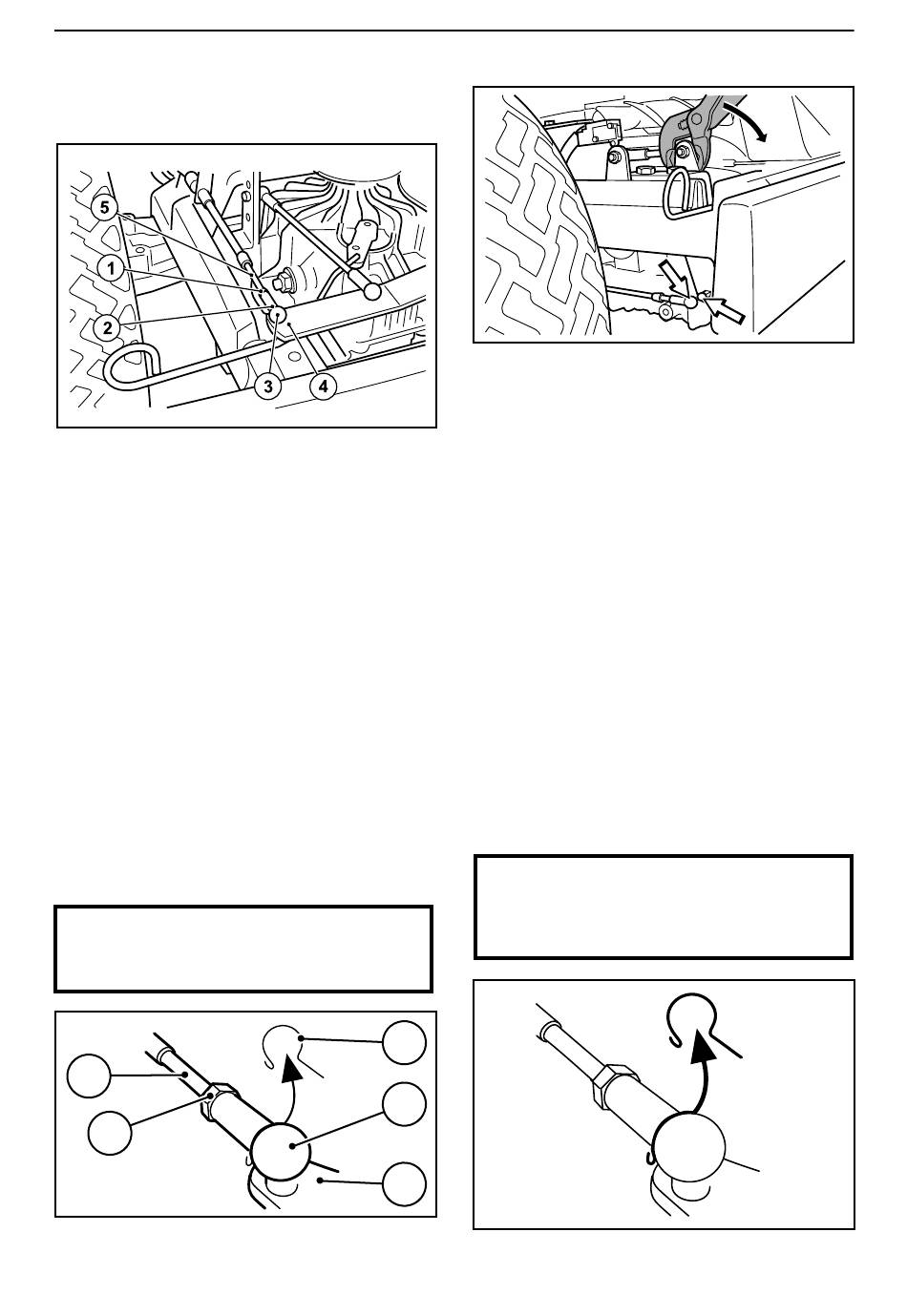

Der Hydrostatseilzug (auf der linken Seite) ist wie
folgt einzustellen:
1. Getriebehaube entfernen.
2. Die Sicherungsmutter (1) am Kugelgelenk
lösen.
3. Die Haltefeder (2) so weit vorschieben, dass
sich die Kugelschale (3) vom Kugelbolzen am
Hebelarm (4) abnehmen lässt.
4. Das Gaspedal ganz herunterdrücken und den
Hebelarm (4) mit Hilfe eines Schraubenziehers
so weit wie möglich nach vorn führen.
5. Die Lage der Kugelschale (3) auf der
Zugstange (5) justieren, so dass sie gerade
über den Kugelbolzen des Hebelarms passt.
Kugelschale am Kugelbolzen anbringen.
6. Die Einstellung mit der Sicherungsmutter (1)
sichern und die Haltefeder (2) an ihren Platz
schieben.
WICHTIGE INFORMATION
Sicherstellen, dass die Haltefeder durch
das Loch in der Kugelschale geht.
5
1
34
– Deutsch
Rider Pro 15 und Pro 18
Der Gaszug des Hydrogetriebes (auf der linken
Seite) wird folgendermaßen eingestellt:
1. Die Getriebehaube demontieren.
2. Das untere Gelenk auseinandernehmen, es ist
mit einer Sicherungsfeder gesichert.
3. Das Vorwärts-Fahrpedal muss ganz
heruntergetreten sein.
4. Den senkrechten Arm in Maximalstellung
führen und kontrollieren, ob Kugel und
Kugelpfanne im unteren Gelenk
übereinstimmen.
5. Bei Bedarf die Kugelpfanne am Gaszug so
justieren, dass sie genau über die Kugel am
Hebelarm passt.
6. Das untere Gelenk wieder zusammensetzen.
7. Die Sicherungsfeder des Gelenks montieren.
8. Die Gegenmutter der Kugelpfanne am Gaszug
fest anziehen.
WICHTIGE INFORMATION
Sicherstellen, daß die Sperrfeder durch
das Loch in der Kugelschale
hindurchgeht.
2
3
4
Sperrfeder des Gelenkstücks
