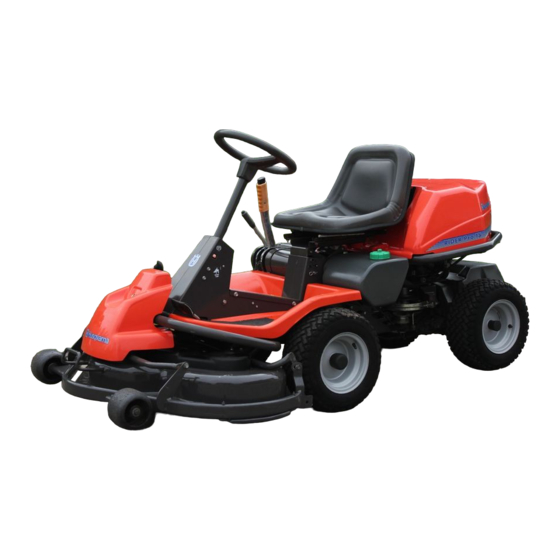

Husqvarna Rider Pro 15 Bedienungsanweisung

Aufsitzrasenmäher
Vorschau ausblenden Andere Handbücher für Rider Pro 15:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanweisung
Rider Pro 15
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen
Deutsch
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna Rider Pro 15

Inhaltszusammenfassung für Husqvarna Rider Pro 15

  • Seite 1 Bedienungsanweisung Rider Pro 15 Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Deutsch Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
  • Seite 2 Svenska –...

  • Seite 3: Inhaltsverzeichnis

    INHALT Bedienungsanweisung für Rider Pro 15 Chokeseilzüge prüfen und einstellen ..... 23 Einleitung ............. 2 Kraftstoffilter auswechseln ......24 Fahren und Transport auf öffentlichen Luftfilter der Kraftstoffpumpe prüfen ....24 Straßen ............2 Luftfilter auswechseln ........25 Abschleppen ............ 2 Lufteinlaß...

  • Seite 4: Bedienung

    EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Mähaggregat und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Die Bedienhebel sind übersichtlich angeordnet und tragen, ebenso wie das über Fußpedale gesteuerte Hydrogetriebe, zur einzigartigen Anwenderfreundlichkeit der Maschine bei.

  • Seite 5: Guter Service

    EINLEITUNG Guter Service Husqvarnas Produkte werden weltweit ausschließlich über den Servicefachhandel vertrieben, damit unsere Kunden stets den bestmöglichen Kundendienst und Service erhalten. So wurde Ihr Produkt vor der Lieferung z. B. von Ihrem Händler kontrolliert und eingestellt, siehe die Eintragung im Servicejournal dieser Bedienungsanweisung.

  • Seite 6: Erklärung Der Symbole

    ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Bedienungsanweisung. Leerlauf Schnell Langsam Motor aus Batterie Choke Kraftstoff Rückwärtsgang Öldruck Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Gehörschutz benutzen Feststellbremse...

  • Seite 7: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. WARNUNG! Dieses Symbol bedeutet, dass auf wichtige Sicherheitsvorschriften hingewiesen wird. Es gilt Ihrer Sicherheit. Allgemeine Verwendung • Lesen Sie alle Anweisungen in dieser Bedie- nungsanleitung und an der Maschine, bevor Sie sie starten.
  • Seite 8 SICHERHEITSVORSCHRIFTEN • Fahren Sie vorsichtig um feste Gegenstände, WARNUNG! damit die Messer nicht dagegen schlagen. Motorabgase und einige ihrer Niemals über einen Fremdkörper fahren. Inhaltsstoffe sowie einige • Die Maschine nur bei Tageslicht oder bei Maschinenteile enthalten oder sonstiger guter Beleuchtung benutzen. Die emittieren Chemikalien, die Maschine in sicherem Abstand von Löchern und Krebs, fetale Schädigungen oder...

  • Seite 9: Fahren Am Hang

    SICHERHEITSVORSCHRIFTEN Fahren am Hang Das Fahren am Hang ist eine der Situationen, wo die größte Gefahr besteht, dass der Fahrer die Kontrolle verliert oder die Maschine umkippt, was schwere Verletzungen oder sogar tödliche Unfälle verursachen kann. Alle Hänge verlangen besonde- re Vorsicht.

  • Seite 10: Kinder

    SICHERHEITSVORSCHRIFTEN Kinder • Tragische Unfälle können eintreffen, wenn der Fahrer nicht auf Kinder in der Nähe der Maschine achtet. Kinder sind oft neugierig und wollen sich Maschine und Mäharbeiten aus der Nähe ansehen. Niemals davon ausgehen, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.
  • Seite 11 SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, bevor der Motor angelassen werden darf. • Maschine und Kraftstoff so aufbewahren, dass keine Gefahr von Schäden durch leckenden Kraftstoff oder Kraftstoffdämpfe entstehen kann. • Den Kraftstoffstand vor jedem Gebrauch prüfen und den Tank nicht ganz füllen, sodass sich der WARNUNG! Kraftstoff ausdehnen kann;...

  • Seite 12: Transport

    SICHERHEITSVORSCHRIFTEN • Die Maschine niemals im Haus oder in mangel- haft belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas auffahren. Bei Bedarf vor dem Start reparieren.

  • Seite 13: Vorstellung

    Geschwindigkeitsregulierung mit den Fußpedalen ProFlex. Diese Bedienungsanweisung beschreibt ermöglicht. das Modell Rider Pro 15. Das eine Pedal ist zum Vorwärtsfahren, das andere Der Rider Pro 15 ist mit einem 15-PS-Viertakt- zum Rückwärtsfahren. V-Twin-Motor von Kawasaki ausgestattet. 6017-228 5 4 3 2...

  • Seite 14: Gashebel

    VORSTELLUNG Gashebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Zur Erhöhung oder Minderung der Motordrehzahl wird der Hebel nach vorn gedrückt, bzw. zurück- gezogen. Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann.

  • Seite 15: Mähaggregat

    VORSTELLUNG Mähaggregat Die Rider-Modell Pro 15 können mit verschiedenen Aggregaten ausgerüstet werden. Beim BioClip-Aggregat wird das Mähgut mehrfach zerkleinert, bevor es als Naturdünger auf dem Rasen fein verteilt wird. Mähaggregat mit Seiten- oder Heckauswurf, d. h. das Mähgut wird seitlich oder hinter dem Mähaggregat ausgeworfen.

  • Seite 16: Verstellhebel Für Mähhöhe

    VORSTELLUNG Verstellhebel für Mähhöhe Mit diesem Hebel kann die Mähhöhe in 9 Stufen reguliert werden. Aggregat mit Rück- oder Seitenauswurf, 40-90 mm BioClipaggregat, 45-95 mm 6017-131 Feststellbremse Die Feststellbremse wird auf folgende Weise angesetzt: 1. Bremspedal durchtreten. (1) 2. Den Sperrknopf an der Lenksäule (2) ganz eindrücken.

  • Seite 17: Fahrbetrieb

    FAHRBETRIEB Vor dem Start • Vor dem Start sind die Sicherheitsvorschriften und die Vorstellung des Aufsitzmähers (siehe Seiten 5–14) durchzulesen. • Die täglichen Wartungsmaßnahmen vor dem Start vornehmen (siehe Wartungsplan im Abschnitt ”Wartung”). • Den Sitz in die gewünschte Lage stellen. Motor starten 1.

  • Seite 18: Betrieb Des Aufsitzmähers

    FAHRBETRIEB 5. Nach Anspringen des Motors den Zündschlüssel sofort in die Ausgangslage zurückfedern lassen. WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils 5 Sekunden fahren. Wenn der Motor nicht anspringt, ist vor dem nächsten Startver- such etwa 15 Sekunden abzuwarten. 6017-136 6.

  • Seite 19: Ratschläge Für Das Mähen

    FAHRBETRIEB 3. Die Sperre des Hubhebels drücken und das Mähaggregat senken. 6017-130 4. Die gewünschte Mähhöhe (1–9) mit dem Verstellhebel einstellen. 6017-151 Ratschläge für das Mähen • Den schönsten Rasen erhält man, wenn man oft • Steine und andere feste Gegenstände im Rasen mäht.

  • Seite 20: Motor Abstellen

    FAHRBETRIEB WARNUNG! Fahren Sie den Aufsitzmäher niemals in einem Gelände mit einer größeren Neigung als 15°. Mähen Sie auf Abhängen bergauf und bergab, niemals quer zum Abhang. Vermeiden Sie, die Fahrtrichtung schnell zu ändern. MAX 15 6017-236 Motor abstellen Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann.

  • Seite 21: Wartung

    WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanweisung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Wartung Seite Tägliche Wöchent- Minde- Wartungsintervalle in Stunden Wartung liche stens...
  • Seite 22 WARTUNG Seite Tägliche Wöchent- Minde- Wartungsintervalle in Stunden Wartung Wartung liche stens vor / nach Wartung einmal dem Betrieb pro Jahr Schalthebel schmieren Feststellbremszug schmieren Gashebel schmieren Chokehebel schmieren Lenkkette im Rahmentunnel schmieren Lenkseilzüge im Rahmentunnel kontrollieren Kühllufteinlass des Motors reinigen Vorreiniger des Luftfilters reinigen (Öl-Schaumstoff) Motoröl wechseln...

  • Seite 23: Abdeckungen Des Aufsitzmähers Ausbauen

    WARTUNG Abdeckungen des Aufsitzmähers ausbauen Motorhaube Die Gummischlaufe an der Vorderkante der Motorhaube lösen und die Haube aufklappen. 8009-143 Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube abheben. 6017-231 Rechter Kotflügel Fußplatte (1), Schrauben (2 und 3) ausbauen und Kotflügel abheben.

  • Seite 24: Lenkseilzüge Prüfen Und Einstellen

    WARTUNG Getriebehaube Die beiden Schrauben lösen (eine auf jeder Seite) und die Getriebehaube abnehmen. 6017-107 Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können sich nach einiger Zeit gedehnt haben, wodurch sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1.

  • Seite 25: Bremse Einstellen

    WARTUNG Bremsen einstellen Die Feststellbremse folgendermaßen einstellen: 1. Das Getriebegehäuse abnehmen. Die beiden Schrauben (eine auf jeder Seite) herausdrehen und das Getriebegehäuse entfernen. 2. Die Feder (A) aus der Schraube (B) aushaken. 3. Sicherstellen, dass die Feststellbremse nicht anliegt. 4. Das Spiel zwischen Mantel und Stellschraube soll 1 mm betragen, wenn man am Mantel zieht.

  • Seite 26: Kraftstoffilter Auswechseln

    WARTUNG Kraftstoffilter auswechseln Das Kraftstoffilter in der Leitung alle 100 Stunden (einmal je Saison) oder öfter, wenn es verstopft ist, auswechseln. Vorgang beim Auswechseln des Filters: 1. Die Gummischlaufe unter dem Sitz lösen und die Motorhaube aufklappen. 2. Schlauchschellen vom Filter weg versetzen. Eine Flachzange anwenden.

  • Seite 27: Luftfilter Auswechseln

    WARTUNG Luftfilter auswechseln Wenn der Motor schwach wird oder unregelmäßig läuft, kann dies an einem verstopften Beim Fahren mit einem verschmutzten Luftfilter kann sich ein Belag auf den Zündkerzen bilden und dies zu Störungen führen. Es ist deshalb wichtig, daß das Luftfilter regelmäßig ausgewechselt wird.

  • Seite 28: Lufteinlaß Des Getriebes Prüfen

    WARTUNG Lufteinlaß des Getriebes prüfen Prüfen, ob der Lufteinlaß des Getriebes nicht verstopft ist. 6017-106 Kühllufteinlaß des Motors prüfen Die Gummischlaufe unter dem Sitz lösen und die Motorhaube aufklappen. Prüfen, ob der Kühllufteinlaß des Motors frei von Laub, Gras und Schmutz ist. Bei verstopftem Kühllufteinlaß...

  • Seite 29: Säurespiegel Der Batterie Prüfen

    WARTUNG Säurespiegel der Batterie prüfen Prüfen, ob der Säurespiegel der Batterie zwischen den Marken liegt. Es darf nur destilliertes Wasser nachgefüllt werden. WARNUNG! Maßnahmen bei Kontakt mit Batteriesäure Äußerlich: Mit viel Wasser spülen. Innerlich: Viel Wasser oder Milch trinken. Möglichst schnell den Arzt aufsuchen.

  • Seite 30: Kontrolle Der Sicherheitseinrichtungen

    WARTUNG Kontrolle der Sicherheitseinrichtungen Kontrolle der Sicherheitseinrichtungen des Aufsitzmähers, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Ein Anlassen des Motors darf nur möglich sein, wenn das Mähaggregat angehoben (Transportstellung) ist und die Hydrostatpedale auf Startmotor Funktioniert Leerlauf gestellt sind.

  • Seite 31: Reifendruck Prüfen

    WARTUNG Reifendruck prüfen Der Reifendruck muß auf allen Rädern 60 kPa (0,6 kp/cm ) betragen. Um die Antriebsleistung zu erhöhen, kann der Reifendruck der Hinterräder auf 40 kPa (0,4 kp/cm ) gesenkt werden. Der höchste zulässige Reifendruck beträgt 80 kPa (0,8 kp/cm WICHTIGE INFORMATION Verschiedener Reifendruck in den Vorder-...

  • Seite 32: Montage Des Mähaggregates

    WARTUNG Montage des Mähaggregates 1. Den Rider auf ebenem Untergrund abstellen, die Feststellbremse betätigen. Kontrollieren, ob der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist. Sicherstellen, daß am Mähaggregat (1) Stützräder montiert sind. 2. Am Handgriff vorn (BioClip 90) oder am Rahmen des Mähaggregates (2) anfassen und das Aggregat unter den Aufsitzmäher schieben, darauf achten, daß...

  • Seite 33: Montage Von Bioclip 90

    WARTUNG Montage von BioClip 90 Voraussetzung für diese Montage ist die Demontage des Treibriemenstützrads. 1. Die Feder der Spannrolle aushaken. 2. Den Sicherungssplint (1) neben dem Stützrad entfernen. 3. Mutter und Unterlegscheibe (2) unter der Stützradmitte demontieren. Schraube und Stützrad entfernen. 4.

  • Seite 34: Parallelität Des Mähaggregats Prüfen

    WARTUNG Parallelität des Mähaggregats prüfen und einstellen Die Parallelität des Mähaggregats wird auf folgende Weise geprüft: 1. Rasenmäher auf einen ebenen Boden stellen. 2. Abstand zwischen Boden und Aggregatkante vorn und hinten messen. Das Aggregat soll schwach geneigt sein, die Hinterkante soll 2-4 mm höher stehen als die Vorderkante.

  • Seite 35: Mähaggregat Ausbauen

    WARTUNG Mähaggregat ausbauen WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 1. Das Mähaggregat gemäß den Punkten 1-9 in die Servicestellung bringen, siehe ”Service- stellung des Mähaggregats” auf Seite 36. 2. Den Bolzen entfernen und das Mähaggregat abnehmen.

  • Seite 36: Riemen Des Mähaggregats Auswechseln

    WARTUNG Riemen des Mähaggregats auswechseln Riemenwechsel am BioClip-103 BioClip 103 ist in zwei Versionen erhältlich. Version 1 hat einen Zahnriemen, Version 2 hat zwei. Die Zahnriemen treiben die Messer an und synchronisieren sie. Die Riemen sitzen unter einer Abdeckung auf der Oberseite des Mähaggregates. 1.
  • Seite 37 WARTUNG 5. Version 2: Montage: Zuerst den unteren und dann den oberen Riemen aufziehen. Überprüfen, ob die Messer gemäß Abb. im Winkel von 90° zueinander liegen. Falls nicht, müssen die Riemen anders eingestellt werden. Wenn das Messerlager lose sitzt, kann der Riemen über den nächsten Zahn gezogen werden.

  • Seite 38: Servicestellung Des Mähaggregates

    WARTUNG Servicestellung des Mähaggregates Das Mähaggregat kann in eine Servicestellung gebracht werden, damit es für Reinigung, Repara- tur und Service besser zugänglich ist. In dieser Servicestellung ist das Aggregat vertikal auf- und festgestellt. Aggregat in Servicestellung bringen 1. Den Rider auf ebenem Untergrund abstellen. Die Feststellbremse (1) anziehen.
  • Seite 39 WARTUNG 4. Am hinteren Aggregatteil an beiden Seiten jeweils ein Stützrad montieren. WARNUNG! Beim Ausbau des Mähaggregats 6017-221 eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 5. Der Feder an der Spannrolle des Treibriemens lösen. 6. Verstellhebel für Mähhöhe in untere Stellung bringen.

  • Seite 40: Rückstellen In Normalstellung

    WARTUNG WARNUNG! Vorsicht - Klemmgefahr! 8. Den Treibriemen (1) abziehen. Danach den Splint (2) herausziehen. 6017-225 9. Rahmen vorziehen und Splint wieder anbringen. 6017-226 10. Das Aggregat an der Vorderkante anfassen, herausziehen und in die Servicestellung aufstellen. Wenn der zylindrische Bolzen, der das Mähaggregat nun festhält, entfernt wird, kann das Mähaggregat weggehoben werden.

  • Seite 41: Mähwerk Prüfen

    WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Im Bioclip-Aggregat müssen die Messer WICHTIGE INFORMATION stets in einem Winkel von 90° zueinander stehen. Anderenfalls können die Messer Die Messer sollten von einer autorisierten ineinander laufen und das Aggregat Servicewerkstatt ausgewechselt bzw.

  • Seite 42: Austausch Des Schaltstifts (Bioclip)

    WARTUNG Austausch des Schaltstifts (BioClip) Um das BioClip-Aggregat und seinen Antrieb beim Auffahren auf Hindernisse zu schützen, sind die Messer mit einem Schaltstift ausgerüstet. An jedem Messerbolzen befindet sich eine gewölbte federnde Friktionsscheibe. Diese Scheibe muss beim Austausch des Schaltstifts stets durch eine neue ersetzt werden.

  • Seite 43: Schmierung

    SCHMIERUNG Schmierplan 8009-286 Deutsch –...

  • Seite 44: Allgemeine Schmierung

    SCHMIERUNG Allgemeines Den Startschlüssel herausziehen, um unbeabsichtigte Bewegungen beim Schmieren zu verhindern. Beim Schmieren mit einer Ölkanne sollte diese mit Motoröl gefüllt sein. Beim Schmieren mit Fett kann, wo nichts anderes angegeben ist, das Fett 503 98 96-01 oder ein anderes Chassis- oder Kugellagerfett mit guten Rostschutzeigenschaften verwendet werden.

  • Seite 45: Pedalmechanismus Im Rahmentunnel

    SCHMIERUNG 2. Pedalmechanismus im Rahmentunnel Den Pedalmechanismus im Rahmentunnel schmieren. Die Schrauben demontieren (zwei auf jeder Seite) und die Abdeckung über dem Rahmentunnel entfernen. 6008-211 Die Pedale betätigen und die beweglichen Teile mit der Ölkanne schmieren. Die Seilzüge der Brems- und Gaspedale mit der Ölkanne schmieren.

  • Seite 46: Gas- Und Chokeregelzug, Hebellager

    SCHMIERUNG 5. Fahrersitz Den Sitz hochklappen. Die Gelenke der Scherenfederung des Sitzes mit der Ölkanne schmieren, 8 Schmierpunkte. Den Mechanismus der Längseinstellung mit der Ölkanne schmieren. Die Gleitschienen der Längseinstellung mit der Ölkanne schmieren. 6020-025 6. Gas- und Chokeregelzug, Hebellager Die rechte Gehäuseseite des Schalthebelblocks demontieren (1 Schraube) und die Motorhaube öffnen.
  • Seite 47 SCHMIERUNG Motoröl Den Ölstand im Motor prüfen, wenn der Aufsitzmäher waagerecht steht. Die Gummischlaufen unter dem Sitz lösen und die Motorhaube hochklappen. Messstab herausziehen, abwischen und wieder einstecken. Der Messstab soll nicht eingedreht sein. Dann den Messstab wieder herausziehen und den Ölstand ablesen.

  • Seite 48: Seilzug Der Feststellbremse

    SCHMIERUNG 9. Schalthebel Die Getriebehaube demontieren (zwei Schrauben). 6008-209 Gelenke und Lager auf der linken Seite mit der Ölkanne schmieren. Den Gummischutz zur Seite schieben und den Hydrostat-Seilzug mit der Ölkanne schmieren. Einige Male das Pedal heruntertreten und dann noch einmal schmieren. Den Gummischutz wieder anbringen.
  • Seite 49 SCHMIERUNG 12. Getriebe Der Ölwechsel ist von einer autorisierten Servicewerkstatt vorzunehmen und im Werkstatthandbuch beschrieben. 13. Ölfilter, Wechsel WARNUNG! Das Motoröl kann sehr heiß sein, wenn es sofort nach dem Abstellen des Motors abgelassen wird. Lassen Sie deshalb den Motor zuerst etwas abkühlen. 1.

  • Seite 50: Störungssuchplan

    STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerze fehlerhaft • Zündkerzenanschluss fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Batterie leer • Schlechter Kontakt an Kabelanschlüssen der Batteriepole • Hubhebel für Mähaggregat in falscher Stellung •...

  • Seite 51: Verwahrung

    VERWAHRUNG Winterverwahrung Nach dem Ende der Mähsaison sollte der Aufsitz- Für die Verwahrung des Aufsitzmähers sind folgen- mäher sofort für die Winterverwahrung in Ordnung de Maßnahmen zu treffen: gebracht werden. Dies gilt auch, wenn die 1. Den Aufsitzmäher gut säubern, besonders die Maschine länger als 30 Tage nicht angewendet Unterseite des Mähaggregats.

  • Seite 52: Schaltplan

    SCHALTPLAN 8009-183 8009-187 1. Mikroschalter, Hydrostat Erklärung der Farbcodes im Schaltplan 2. Mikroschalter, Mähaggregat RD = Rot 3. Mikroschalter, Sitz BL = Blau 4. Zündschloß VT = Weiß 5. Stundenzähler SV = Schwarz 6. Anlaßrelais GL = Gelb 7. Motor BR = Braun 8.

  • Seite 53: Technische Daten

    TECHNISCHE DATEN Rider Pro 15 Abmessungen Rider Pro 15 Länge ohne Aggregat 2145 mm Breite ohne Aggregat 1050 mm Höhe 1060 mm Betriebsgewicht 240 kg ohne Aggregat Radstand 855 mm Spurbreite 715 mm Reifengröße 16 x 6,50 x 8 Reifendruck, vorn und hinten 60 kPa (0,6 kp/cm Höchstzulässige Neigung...
  • Seite 54 TECHNISCHE DATEN Mähaggregat BioClip 90 Bioclip 103 Mähbreite 900 mm 1030 mm Mähhöhen 9 Positionen, 45-95 mm 9 Positionen, 45-95 mm Messerlänge 440 mm 410 mm Gewicht 39 kg 47 kg Sidoutkast 97 Bakutkast 97 Mähbreite 970 mm 970 mm Mähhöhen 9 Positionen, 40-80 mm 9 Positionen, 40-80 mm...

  • Seite 55: Eu-Konformitätserklärung

    Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, versichert hiermit, dass der Aufsitzrasenmäher Husqvarna Rider Pro 15 von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: - vom 22.

  • Seite 56: Servicejournal

    SERVICEJOURNAL Maßnahme Lieferservice 1. Batterie mit Batteriesäure füllen und vier Stunden aufladen. 2. Lenkrad, Sitz und ggf. sonstige Teile montieren. 3. Mähaggregat montieren. 4. Mähaggregat einstellen: Hubfedern einstellen (das ”Gewicht” des Mähaggregats soll 12-15 kg betragen, wenn eine Bürste benutzt werden soll, auf max.
  • Seite 57 SERVICEJOURNAL Maßnahme Datum, Zählerstellung, Stempel, Unterschrift 25-Std.-Service 1. Vorreiniger des Luftfilters reinigen (Öl-Schaumstoff). (bei staubigen Betriebsbedingungen häufiger) 2. Den Kühllufteinlass des Motors und den Lufteinlass des Getriebes reinigen. 3. Den Luftfilter der Kraftstoffpumpe reinigen. (bei staubigen Betriebsbedingungen). Deutsch –...
  • Seite 58 SERVICEJOURNAL Maßnahme Datum, Zählerstellung, Stempel, Unterschrift 50-Std.-Service 1. Vorreiniger des Luftfilters reinigen/austauschen (Öl-Schaumstoff). (bei staubigen Betriebsbedingungen häufiger) 2. Den Kühllufteinlass des Motors und den Lufteinlass des Getriebes reinigen. 3. Den Papierfilter des Luftfilters reinigen (bei staubigen Betriebsbedingungen). 4. Den Luftfilter der Kraftstoffpumpe reinigen. 5.
  • Seite 59 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift 100/200 Std. Service 1. Motoröl wechseln. Ölfilter alle 200 Std. austauschen. 2. Vorreiniger des Luftfilters reinigen/austauschen (Öl-Schaumstoff). 3. Den Papierfilter des Luftfilters reinigen. Alle 200 Std. austauschen. (bei staubigen Betriebsbedingungen häufiger) 4. Den Kühllufteinlass des Motors und den Lufteinlass des Getriebes reinigen.
  • Seite 60 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift 300 tim service 1. Besiktiga maskinen. Tilläggsarbeten? 2. Motoröl wechseln. 3. Luftfilter austauschen (Öl-Schaumstoff). 4. Luftfilter wechseln (Papierfilter). 5. Den Luftfilter der Kraftstoffpumpe reinigen. 6. Schnitthöheneinstellung kontrollieren/einstellen. 7. Feststellbremse kontrollieren/einstellen. 8. Flammschutz/Funkenlöscher inspizieren (Sonderausstattung). 9.
  • Seite 61 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift Mindestens einmal pro Saison 1. Motoröl wechseln (100 Std.). 2. Vorreiniger des Luftfilters reinigen/austauschen (Öl-Schaumstoff) (25 Std.). (bei staubigen Betriebsbedingungen häufiger) 3. Den Papierfilter des Luftfilters reinigen/austauschen (100 Std.). (bei staubigen Betriebsbedingungen häufiger) 4. Den Luftfilter der Kraftstoffpumpe reinigen (50 Std.). 5.
  • Seite 62 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 63 Deutsch –...
