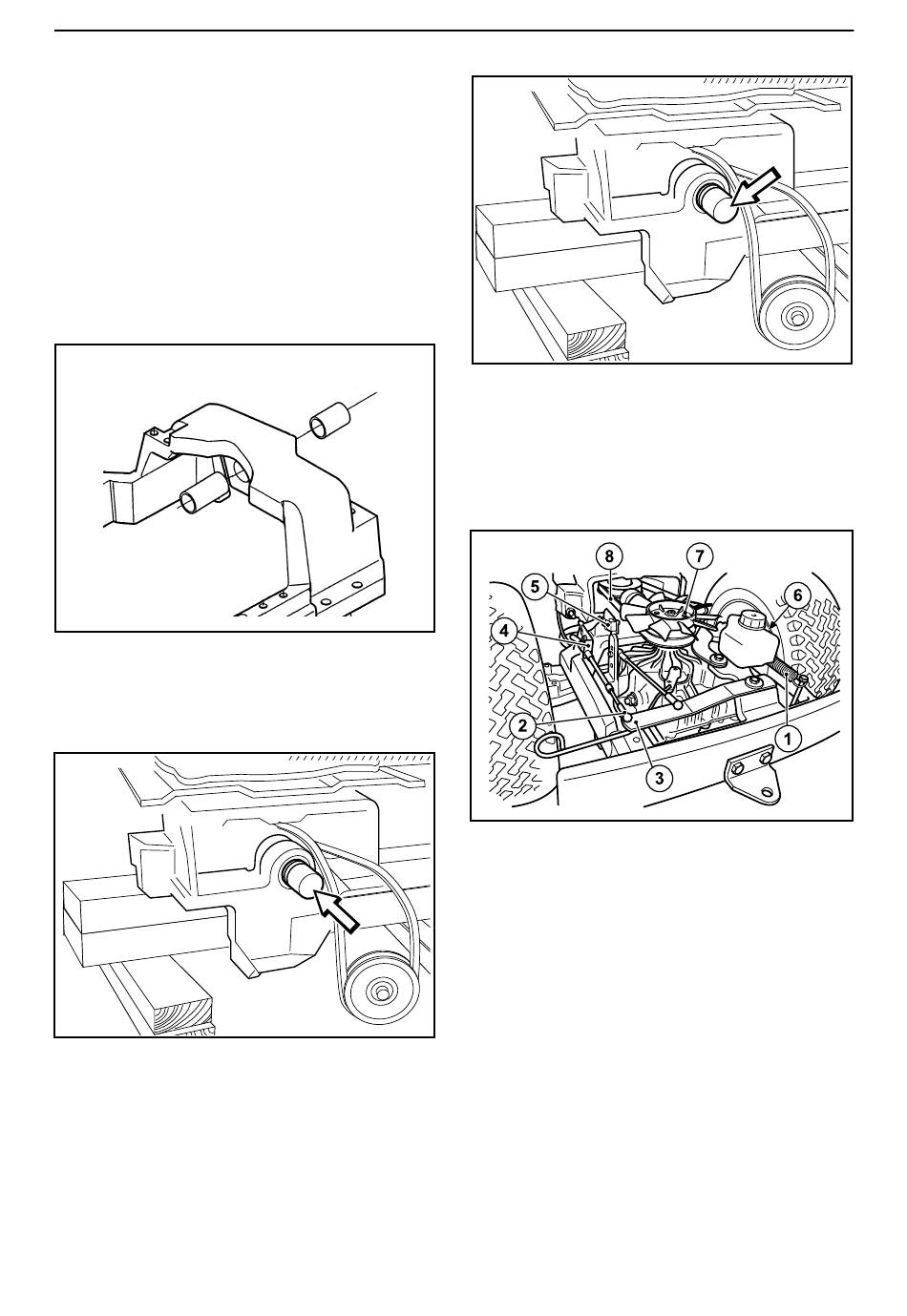

Austausch der Buchsen
Wenn die Pendelachse demontiert ist, sind die
Buchsen im Heckrahmen auszutauschen.
Sie werden mit Hilfe eines Dorns ausgebaut, siehe
„Spezialwerkzeug".
Der Einbau der neuen Buchsen erfolgt mit einem
Dorn, siehe „Spezialwerkzeug"; beachten, dass die
Nuten der Buchsen horizontal verlaufen. Es ist
wichtig, dass die Außenkante der äußersten
Buchse mit der Außenkante des Loches auf einer
Ebene liegt. Die Buchsen sind beim Einbau mit
einem Schmierfett auf Lithiumbasis zu schmieren.

Einbau der Pendelachse

1
• Die halbe Achse einfetten (die Hälfte ohne
Aussparung) und von hinten in die Lenkspindel
hineindrücken (siehe Abb.).
• Scheibe und Sicherungsring an der inneren
Befestigungsstelle auf die Pendelachse stecken.
• Den Staubschutz (mit der dünnen Lippe nach
hinten) ca. 2/3 auf die Achse schieben und die
Achse auf beiden Seiten des Staubschutzes
schmieren.
2
Den Heckrahmen vorrollen und auf die Pendel-
achse drücken.
3 Rider 15V2
• Scheibe und Führungsring auf die Pendelachse
setzen.
• Hydrostatseilzug und dessen Ummantelung
(2+4) einbauen.
• Kabel am Neutralstellungskontakt (5) anbringen.
• Hinteren Riemen (8) einbauen.
• Bremszug am Arm unter dem Tank und die
Befestigung der Ummantelung am Heckrahmen
(6) anbringen.
• Die Feder (1) der Spannrolle anbringen.
• Den Lüfter des Hydrostats und den Führungsring
(7) einbauen.
