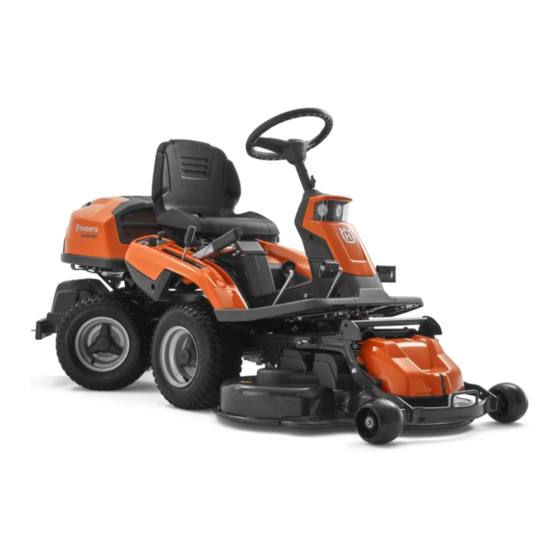

- Seite 1 Bedienungsanweisung Rider 15V2 Rider 15V2 AWD Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Deutsch Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 3: Inhaltsverzeichnis
INHALT Bedienungsanleitung für Rider 15V2 und Rider 15V2 AWD Einleitung ............. 2 Kontrolle und einstellung des Fahren und Transport auf öffentlichen Straßen .. 2 Chokeregelzugs ..........27 Abschleppen ............ 2 Kontrolle des Schalldämpfers ......27 Bestimmungsgemäßer Gebrauch ....2 Austausch des Kraftstofffilters ......28 Herstellungsnummer ........ -
Seite 4: Einleitung
EINLEITUNG Sehr geehrter Kunde, vielen Dank, dass Sie sich für einen Husqvarna Rider entschieden haben. Die Husqvarna Rider folgen einem einzigartigen Konzept mit frontmontiertem Schneidwerk und einer patentierten Lenkung der Hinterräder. Die Konstruktion des Rider gewährleistet höchste Effektivität, auch auf kleineren und beengten Flächen. -
Seite 5: Bester Service
EINLEITUNG Bester Service Husqvarna-Produkte sind weltweit nur bei Service-Fachhändlern erhältlich. Dies garantiert, dass Sie als Kunde beste Unterstützung und besten Service erhalten. Vor der Auslieferung des Produkts wurde die Maschine z. B. von Ihrem Händler kontrolliert und eingestellt. Bei Ersatzteilbedarf oder Servicefragen, Garantiefällen usw. wenden Sie sich bitte an: Motor Kraftübertragung... -
Seite 6: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanleitung angegeben. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Betriebsanleitung. Neutralstellung Schnell Langsam Motor aus Choke Kraftstoff Ölstand Schnitthöhe Rückwärts Vorwärts Zündung Hydrostatischer Freilauf Gehörschutz benutzen Feststellbremse Warnung... -
Seite 7: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. WARNUNG! Dieses Symbol bedeutet, dass auf wichtige Sicherheitsvorschriften hingewiesen wird. Es gilt Ihrer Sicherheit. Allgemeine Verwendung • Lesen Sie alle Anweisungen in dieser Bedienungsanleitung und an der Maschine, bevor Sie sie starten. - Seite 8 SICHERHEITSVORSCHRIFTEN • Fahren Sie vorsichtig um feste Gegenstände, WARNUNG! damit die Messer nicht dagegen schlagen. Motorabgase und einige ihrer Niemals über einen Fremdkörper fahren. Inhaltsstoffe sowie einige Maschinenteile enthalten oder • Die Maschine nur bei Tageslicht oder bei emittieren Chemikalien, die sonstiger guter Beleuchtung benutzen.
-
Seite 9: Fahren Am Hang
SICHERHEITSVORSCHRIFTEN Fahren am Hang Das Fahren am Hang ist eine der Situationen, wo die größte Gefahr besteht, dass der Fahrer die Kontrolle verliert oder die Maschine umkippt, was schwere Verletzungen oder sogar tödliche Unfälle verursachen kann. Alle Hänge verlangen besondere Vorsicht. -
Seite 10: Kinder
SICHERHEITSVORSCHRIFTEN Kinder Tragische Unfälle können eintreffen, wenn der Fahrer nicht auf Kinder in der Nähe der Maschine achtet. Kinder sind oft neugierig und wollen sich Maschine und Mäharbeiten aus der Nähe ansehen. • Niemals davon ausgehen, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben. •... - Seite 11 SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, bevor der Motor angelassen werden darf. WARNUNG! • Maschine und Kraftstoff so aufbewahren, dass Motor und Abgasanlage werden keine Gefahr von Schäden durch leckenden während des Betriebs sehr heiß. Verbrennungsgefahr! Kraftstoff oder Kraftstoffdämpfe entstehen kann. •...
-
Seite 12: Transport
SICHERHEITSVORSCHRIFTEN • Die Maschine niemals im Haus oder in mangelhaft belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas auffahren. Bei Bedarf vor dem Start reparieren. •... -
Seite 13: Vorstellung
15V2 und 15V2 AWD. Die Maschinen sind mit einem Der Aufsitzmäher ist mit je einem Pedal für die 15-PS-Motor von Kawasaki ausgestattet. Vorwärts- und die Rückwärtsfahrt ausgestattet. Der Rider 15V2 AWD hat einen Vierradantrieb. Position der Bedienelemente 1. Zündschloss 9. Sperrknopf für Feststellbremse 2. -
Seite 14: Gashebel
VORSTELLUNG Gashebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Zur Erhöhung oder Minderung der Motordrehzahl wird der Hebel nach vorn gedrückt, bzw. zurück- gezogen. Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann. -
Seite 15: Schneidwerk
VORSTELLUNG Schneidwerk Rider 15V2 und Rider 15V2 AWD können mit zwei verschiedenen Schneidwerken ausgestattet werden. • Combi 1030 mm/41" • Combi 1120 mm/44" Siehe ”Wartung/Messer überprüfen” zur Identifizierung des Schneidwerks. Das Combi-Aggregat mit montiertem BioClip- Einsatz verteilt das fein geschnittene Mähgut als Dünger. -
Seite 16: Hebel Zur Schnitthöheneinstellung
VORSTELLUNG Hebel zur Schnitthöheneinstellung Mit diesem Hebel kann die Schnitthöhe in 9 Stufen reguliert werden. Combi-Aggregat 40-90 mm (1 9/16" - 3 9/16") Sitz Der Sitz kann über ein Gelenk an der Vorderkante nach vorne gekippt werden. Der Sitz kann auch in Längsrichtung verstellt werden. -
Seite 17: Fahrbetrieb
Motor starten 1. Den Hubhebel für das Mähaggregat zurückzie- hen und das Mähaggregat in die Transport- stellung anheben. Feststellbremse ansetzen. Rider 15V2 AWD Der Motor kann nur gestartet werden, wenn die Feststellbremse gedrückt wird. 2. Den Gashebel in die Mittelstellung führen. - Seite 18 FAHRBETRIEB 5. Nach Anspringen des Motors den Zündschlüssel sofort in die Ausgangslage zurückfedern lassen. WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils 5 Sekunden fahren. Wenn der Motor nicht anspringt, ist vor dem nächsten Startversuch etwa 15 Sekunden abzuwarten. 6. Nach Anspringen des Motors den Chokehebel langsam in seine vordere Stellung zurückschieben.
-
Seite 19: Motor Starten Mit Schwacher Batterie
FAHRBETRIEB Motor starten mit schwacher Batterie WARNUNG! Blei-Säure-Batterien erzeugen explosive Gase. Funken, Flammen und Zigaretten o. Ä. von den Batterien fern halten. In der Nähe von Batterien stets eine Schutzbrille tragen. Ist die Batterie zu schwach, um den Motor zu starten, muss sie neu aufgeladen werden. -
Seite 20: Betrieb Des Aufsitzmähers
FAHRBETRIEB Betrieb des Aufsitzmähers 1. Feststellbremspedal zuerst betätigen und dann loslassen, um die Feststellbremse zu lösen. 2. Vorsichtig eines der Pedale betätigen, bis die gewünschte Geschwindigkeit erreicht ist. Für Vorwärtsfahrt ist das Pedal (1) zu betätigen, für Rückwärtsfahrt das Pedal (2). 3. -
Seite 21: Ratschläge Für Das Mähen
FAHRBETRIEB 4. Den Sperrknopf am Hubhebel drücken und das Schneidwerk senken. WICHTIGE INFORMATION Die Lebensdauer der Antriebsriemen wird wesentlich verlängert, wenn der Motor beim Einschalten der Messer mit niedriger Drehzahl läuft. Daher erst Vollgas geben, wenn das Schneidwerk in Mähstellung gesenkt worden ist. -
Seite 22: Motor Abstellen
FAHRBETRIEB WARNUNG! Den Aufsitzmäher niemals auf einem Gelände mit einer größeren Neigung als 15° fahren. Hänge bergauf und bergab mähen, niemals quer zum Hang. Abrupte Fahrtrichtungsänderungen vermeiden. MAX 15 Motor abstellen Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann. -
Seite 23: Auskupplungshebel
Damit der Aufsitzmäher mit abgestelltem Motor bewegt werden kann, muss der Auskupplungshebel herausgezogen werden. Rider 15V2 Kupplungshebel Rider 15V2 AWD Der Rider 15V2 AWD hat jeweils einen Hebel für die Vorder- und die Hinterachse. Die Hebel in ihre Endstellungen ziehen. Keine Zwischenpositionen verwenden. Hinterachse •... -
Seite 24: Wartung
Ölfilter austauschen (alle 200 Std.). Papierfilter austauschen (jährlich oder alle 200 Std.). Ist einer autorisierten Servicewerkstatt zu überlassen. Nur Rider 15V2 AWD. Erster Wechsel nach 8 Std. = in dieser Bedienungsanleitung beschrieben = in dieser Bedienungsanleitung nicht beschrieben WARNUNG! Um Wartungsarbeiten an Motor oder Schneidwerk ausführen zu können, müssen folgende Bedingungen erfüllt sein:... -
Seite 25: Reinigung
WARTUNG Reinigung Die Maschine nach Gebrauch umgehend reinigen. So trocknen Mähreste nicht fest und lassen sich leichter entfernen. Ölschmutz kann mit Kaltentfettungsmittel gelöst werden. Eine dünne Schicht aufsprühen. Mit normalem Wasserleitungsdruck abspülen. Den Strahl nicht auf elektrische Komponenten oder Lager richten. Keine heißen Flächen wie z. -
Seite 26: Ausbau Der Abdeckungen Des Aufsitzmähers
WARTUNG Ausbau der Abdeckungen des Aufsitzmähers Motorhaube Bei aufgeklappter Motorhaube ist der Motor für Servicearbeiten zugänglich. Den Sitz nach vorn kippen, die Gummischlaufe unter dem Sitz lösen und die Haube nach hinten aufklappen. Fronthaube Schnappschloss der Fronthaube öffnen und Haube abheben. -
Seite 27: Kontrolle Und Einstellung Der Lenkregelzüge
WARTUNG Kontrolle und Einstellung der Lenkregelzüge Die Lenkung erfolgt mit Hilfe von Regelzügen. Diese können sich nach einiger Zeit ausdehnen, wodurch sich die Lenkeinstellung verändern kann. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1. Rahmenblech durch Lösen der Schrauben (zwei an jeder Seite) ausbauen. -
Seite 28: Einstellung Der Bremse
WARTUNG Einstellung der Bremse Rider 15V2 Einstellung der Bremse: 1. Sicherungsmuttern (1) lösen. 2. Regelzug mit der Stellschraube (2) spannen, bis kein Spiel mehr vorhanden ist. 3. Sicherungsmuttern (1) anziehen. 4. Nach der Einstellung die Bremse erneut prüfen. WARNUNG! Eine schlecht eingestellte... -
Seite 29: Gasregelzug Prüfen Und Einstellen
WARTUNG Gasregelzug prüfen und einstellen Überprüfen, ob der Motor auf Gasgeben reagiert und bei Vollgas eine gute Drehzahl erreicht. Im Zweifelsfall eine Werkstatt aufsuchen. Falls Neueinstellen erforderlich ist, mit dem unteren Gasregelzug wie folgt verfahren: 1. Die Spannschraube des Mantels lösen und den Gasregelzug auf Vollgas schieben. -
Seite 30: Austausch Des Kraftstofffilters
WARTUNG Austausch des Kraftstofffilters Das Kraftstofffilter in der Leitung alle 100 Stunden (einmal pro Saison) oder bei Verstopfung öfter austauschen. Das Filter ist wie folgt auszutauschen: 1. Motorhaube hochklappen. 2. Schlauchschellen vom Filter weg bewegen. Eine Flachzange verwenden. 3. Filter von den Schlauchenden abziehen. 4. -
Seite 31: Kontrolle Des Luftfilters Der Kraftstoffpumpe
WARTUNG 5. Das Papierfilter auf eine feste Unterlage klop- fen, um Staub zu entfernen. Ist das Papierfilter weiterhin schmutzig, ist es gegen ein neues auszutauschen. Papierfilter regelmäßig alle 200 Std. austauschen. 6. Vorfilter und Papierfilter wieder in die Luftfiltereinheit einsetzen. 7. -
Seite 32: Zündanlage
WARTUNG Zündanlage Der Motor ist mit einer elektronischen Zündanlage ausgestattet. Nur die Zündkerze erfordert Wartung. Empfohlene Zündkerzen, siehe ”Technische Daten”. WICHTIGE INFORMATION Ein falscher Zündkerzentyp kann den Motor schädigen. 1. Zündkabelschuh abziehen und um die Zündkerze reinigen. 2. Zündkerze mit einem Zündkerzensteckschlüssel 3/4" (19 mm) entfernen. 3. -
Seite 33: Kontrolle Der Sicherheitsvorrichtungen
Bedingungen nicht nicht erfüllt ist. Die Bedingung ändern und es erneut versuchen. Prüfen, dass der Motor bei kurzfristigem Erheben aus dem Fahrersitz stoppt, wenn das Schneidwerk gesenkt ist oder die Hydrostatpedale nicht in Neutralstellung sind. Rider 15V2 Deutsch -... - Seite 34 Bedingungen nicht nicht erfüllt ist. Die Bedingung ändern und es erneut versuchen. Prüfen, dass der Motor bei kurzfristigem Erheben aus dem Fahrersitz stoppt, wenn das Schneidwerk gesenkt ist oder die Hydrostatpedale nicht in Neutralstellung sind. Rider 15V2 AWD – Deutsch...
-
Seite 35: Hauptsicherung
WARTUNG Hauptsicherung Die Sicherung sitzt in einem losen Halter unter dem Batteriedeckel, vor der Batterie. Typ: Flachstift 15 A Beim Austausch stets diesen Sicherungstyp verwenden. Eine ausgelöste Sicherung ist am abgebrannten Bügel zu erkennen. Beim Austausch die Sicherung aus dem Halter ziehen. Die Sicherung schützt die elektrische Anlage. -
Seite 36: Einbau Des Schneidwerks
WARTUNG Einbau des Schneidwerks WARNUNG! Beim Einbau des Schneidwerks eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 1. Den Rider auf ebenem Untergrund abstellen und die Feststellbremse betätigen. Überprüfen, dass der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist. Sicherstellen, dass am Schneidwerk (1) Stützrä- der montiert sind. -
Seite 37: Ausbau Des Schneidwerks
WARTUNG 6. Stützräder wieder an ihren Platz setzen. 7. Die Fronthaube montieren. 8. Die Feder der Spannrolle befestigen. Ausbau des Schneidwerks WARNUNG! Beim Ausbau des Schneidwerks eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 1. Schneidwerk in Servicestellung bringen, siehe ”Servicestellung des Schneidwerks”, Punkt 1-9. -
Seite 38: Kontrolle Und Einstellung Des Bodendrucks Des Schneidwerks
WARTUNG WARTUNG Kontrolle und Einstellung des Bodendrucks des Schneidwerks Für ein optimales Mähergebnis muss das Schneid- werk der Form des Rasens folgen, ohne zu stark auf diesen zu drücken. Der Druck wird mit je einer Schraube an den Seiten des Aufsitzmähers eingestellt. 1. -
Seite 39: Kontrolle Der Parallelität Des Schneidwerks
WARTUNG Kontrolle der Parallelität des Schneidwerks Die Parallelität des Schneidwerks wird auf folgende Weise geprüft: 1. Luftdruck der Reifen prüfen, 60 kPa (0,6 kp/cm / 8,5 PSI). 2. Aufsitzmäher auf ebenen Untergrund stellen. 3. Hubhebel in Mähstellung bringen. 4. Abstand zwischen Boden und Schneidwerk- kante vorn und hinten am Gehäuse messen. -
Seite 40: Servicestellung Des Schneidwerks
WARTUNG Servicestellung des Schneidwerks Das Schneidwerk kann in eine Servicestellung gebracht werden, damit es für Reinigung, Repara- tur und Wartung besser zugänglich ist. In dieser Servicestellung ist das Schneidwerk senkrecht aufgestellt und gesichert. In Servicestellung bringen 1. Maschine auf ebenem Untergrund abstellen. Feststellbremse (A) aktivieren. - Seite 41 WARTUNG 4. Am hinteren Teil des Schneidwerks an beiden Seiten jeweils ein Stützrad montieren. WARNUNG! Beim Ausbau des Schneidwerks eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 5. Feder an der Spannrolle des Antriebsriemens lösen. 6. Einen Fuß an die Vorderkante des Schneid- werks vor das Rad stellen und die Vorderkante des Schneidwerks anheben, um das Höhenein- stellstag leichter lösen zu können.
- Seite 42 WARTUNG WARNUNG! Vorsicht - Klemmgefahr! 8. Antriebsriemen (1) abheben. Dann Splint (2) herausziehen. 9. Rahmen vorziehen und Splint wieder einsetzen. 10. Schneidwerk an der Vorderkante herausziehen und in die Servicestellung aufstellen. Durch Entfernen des zylindrischen Bolzens, der das Schneidwerk hält, kann das Schneidwerk abgehoben werden.
-
Seite 43: Kontrolle Der Messer
WARTUNG Kontrolle der Messer Für ein optimales Mähergebnis müssen die Messer unbeschädigt und scharf sein. Prüfen, dass die Befestigungsschrauben der Messer angezogen sind. WICHTIGE INFORMATION Die Messer sollten von einer autorisierten Servicewerkstatt ausgetauscht bzw. geschliffen werden. Die Messer sollten nach dem Schleifen Combi 103 ausgewuchtet werden. -
Seite 44: Schmierung
SCHMIERUNG Kontrolle des Ölstands im Motor Ölstand im Motor bei waagrecht stehendem Aufsitzmäher und abgestelltem Motor prüfen. Motorhaube hochklappen. Messstab lösen, herausziehen und abwischen. Messstab ohne zu schrauben wieder einführen. Messstab herausziehen und Ölstand ablesen. Der Ölstand muss zwischen den Markierungen auf dem Messstab liegen. -
Seite 45: Wechseln Des Motoröls
SCHMIERUNG Wechseln des Motoröls Das Motoröl ist erstmalig nach 8 Betriebsstunden zu wechseln. Danach ist das Öl alle 100 Betriebs- stunden auszuwechseln. Bei schwerer Belastung oder hohen Temperaturen: Wechsel alle 50 Betriebsstunden. WARNUNG! Das Motoröl kann sehr heiß sein, wenn es sofort nach dem Abstellen des Motors abgelassen wird. -
Seite 46: Kontrolle Des Ölstands Der Kraftübertragung
2. Prüfen, dass sich im Öltank der Kraftüber- tragung Öl befindet. Bei Bedarf mit Motoröl auffüllen. Rider 15V2: SAE 10W/30 (Klasse SF-CC) Rider 15V2 AWD: SAE 10W/40 (Klasse SF-CC) Der Ölwechsel ist von einer autorisierten Servicewerkstatt vorzunehmen und im Werkstatthandbuch beschrieben. -
Seite 47: Störungssuchplan
STÖRUNGSSUCHPLAN Problem Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerzen defekt • Zündkerzenanschluss defekt oder vertauschte Kabel • Schmutz in Vergaser oder Kraftstoffleitung • Anlasser dreht den Motor nicht durch Anlasser dreht den Motor nicht durch • Batterie leer •... -
Seite 48: Aufbewahrung
AUFBEWAHRUNG Für die Aufbewahrung des Aufsitzmähers sind Aufbewahrung für den Winter folgende Maßnahmen zu treffen: Am Ende der Mähsaison sollte der Aufsitzmäher sofort für die Winteraufbewahrung in Ordnung 1. Aufsitzmäher sorgfältig reinigen, besonders gebracht werden – dies gilt auch, wenn die unter dem Schneidwerk. -
Seite 49: Technische Daten
TECHNISCHE DATEN Abmessungen Rider 15V2 Rider 15V2 AWD Länge ohne Schneidwerk 2020 mm/6,61 ft 2020 mm/6,61 ft Breite ohne Schneidwerk 880 mm/2,89 ft 880 mm/2,89 ft Höhe 1070 mm/3,52 ft 1070 mm/3,52 ft Betriebsgewicht inkl. Schneidwerk 268-274 kg/591-604 lb 302-308 kg/666-679... -
Seite 50: Eu-Konformitätserklärung
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass der Aufsitz- rasenmäher Husqvarna Rider 15V2, Rider 15V2 AWD von den Seriennummern des Baujahrs 2005 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: - vom 22. -
Seite 51: Serviceplan
SERVICEPLAN Maßnahme Lieferservice 1. Batterie mit Batteriesäure füllen und vier Stunden lang aufladen. 2. Lenkrad, Abschleppöse und gegebenenfalls weitere Komponen- ten montieren. 3. Schneidwerk einstellen: Hubfedern einstellen. (Das ”Gewicht” des Schneidwerks soll 12-15 kg/26,5-33 lbs betragen. Gilt nur für BioClip- und Combi-Aggregat.) Schneidwerk so einstellen, dass die Hinterkante ca. -
Seite 52: Servicejournal
SERVICEJOURNAL Datum, Stempel, Schild Maßnahme – Deutsch... - Seite 53 SERVICEJOURNAL Datum, Stempel, Schild Maßnahme Deutsch -...
- Seite 54 SERVICEJOURNAL Datum, Stempel, Schild Maßnahme – Deutsch ´®z+R29¶1P¨...
