Husqvarna Rider 15V2 Werkstatt-Handbuch Seite 47

Reparaturanweisungen
3

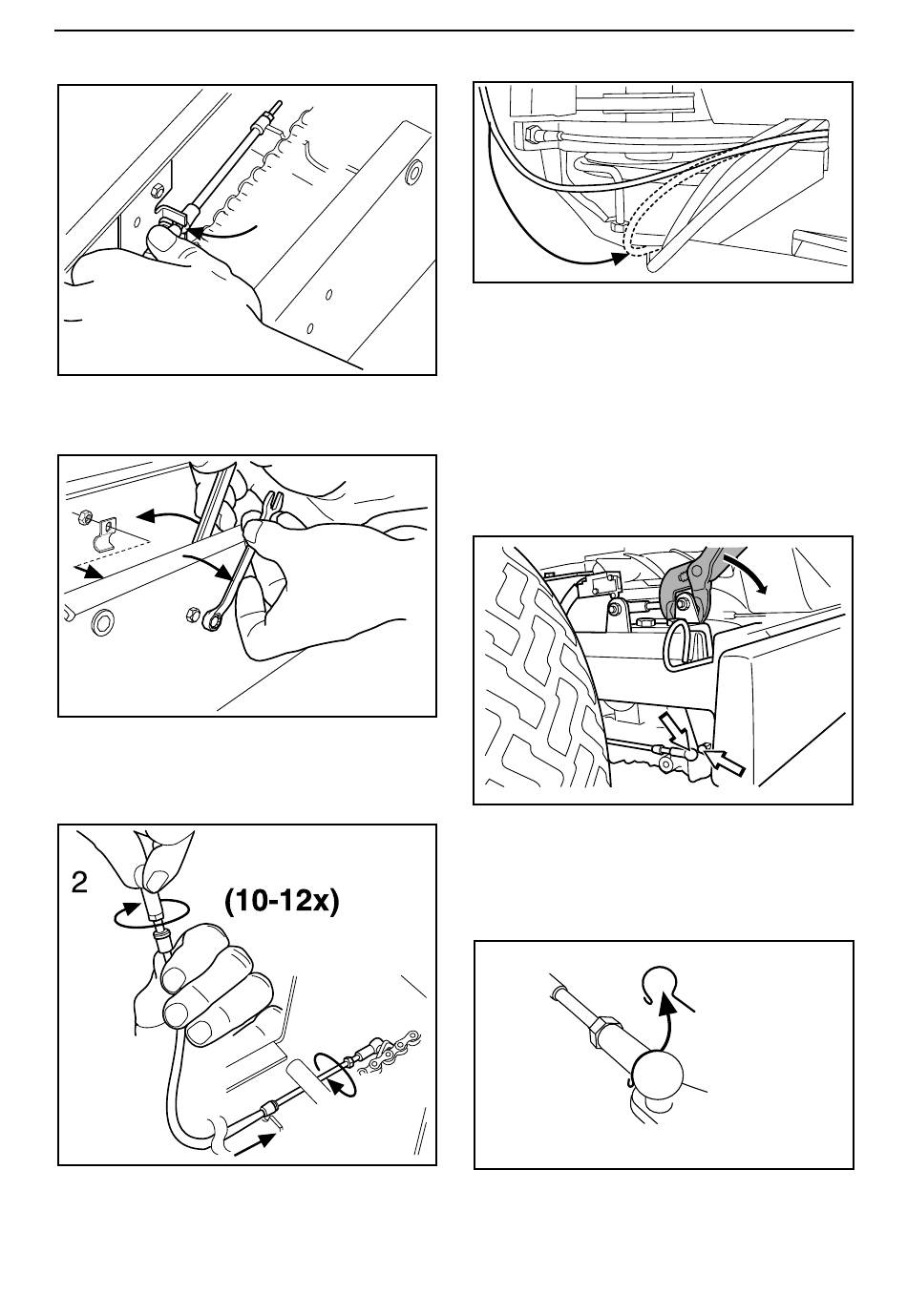

Die Ummantelung des Drahtseils in die vordere
Befestigung in der Mittenkonsole drücken.
4
Die Klemme des Hydrogetriebe-Drahtseils
festschrauben. Das Gelenkstück in seinen Halter
drücken und den Sicherungsclip einsetzen.
5
Das Gelenkstück am hinteren Teil des
Hydrogetriebe-Drahtseils anschrauben. Etwa 10 –
12 Umdrehungen schrauben,so dass das
Gelenkstück die richtige Länge hat.
46
– Deutsch
6
Das Hydrogetriebe-Drahtseil entlang der anderen
Kabel verlegen. Das Hydrogetriebe-Drahtseil ganz
unten in der Klemme unter dem Lager der Knicklen-
kung einsetzen.
7. Hydrostatseilzug positionieren und mit der
hinteren Klemme festschrauben.
8
Hydrogetriebe-Drahtseil gemäß Anweisung
einstellen, siehe "Kontrolle/Justierung des
Geschwindigkeitsreglers". Das hintere Gelenkstück
anschließen und den Sicherungsclip einsetzen. Die
Gegenmutter des hinteren Gelenkstücks anziehen.
9. Die Einstellung des Leerlaufkontakts
überprüfen.
