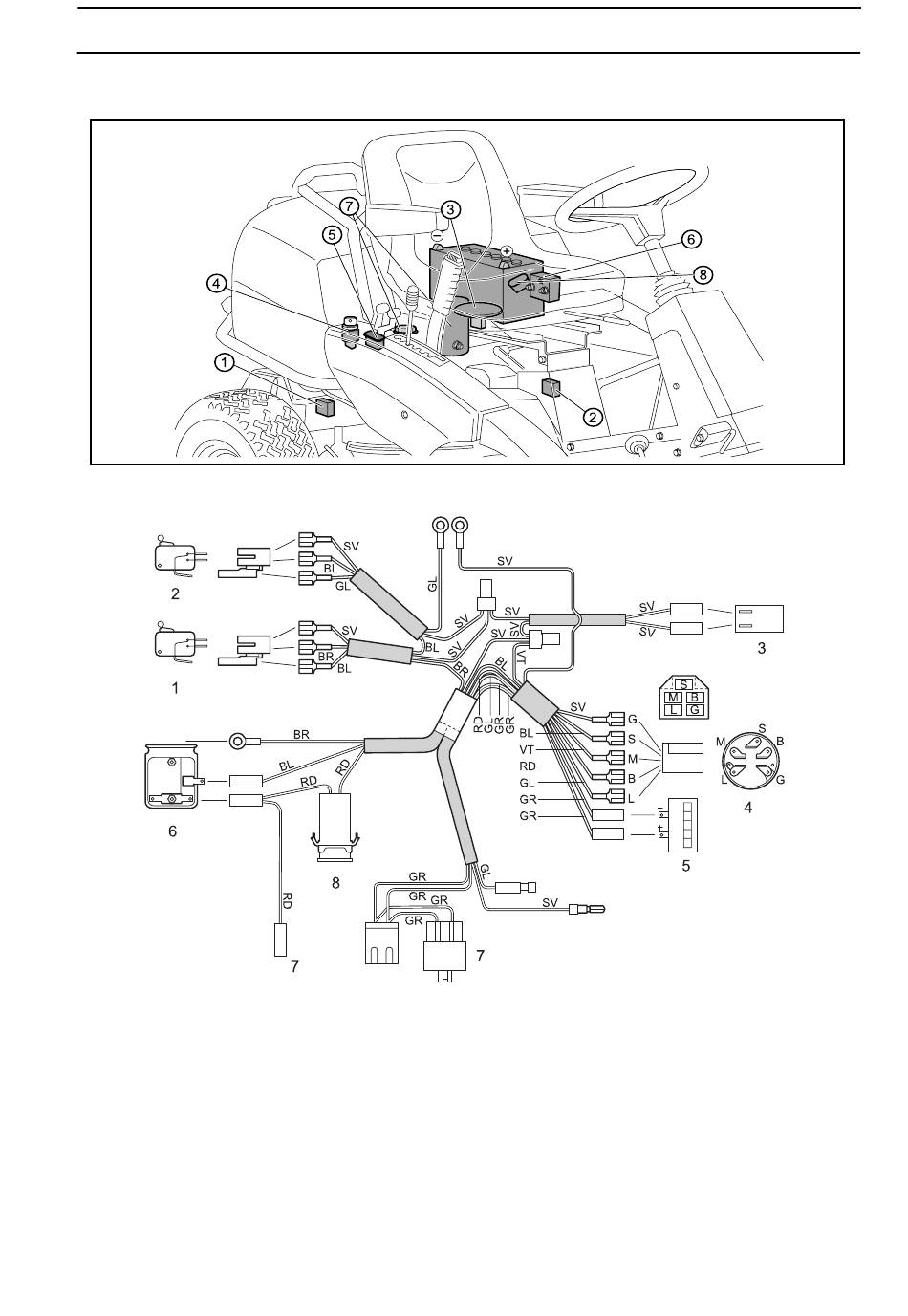

Schaltplan Rider ProFlex 21 II
1
Mikroschalter, Hydrogetriebe
2
Mikroschalter, Schneidwerk
3
Mikroschalter, Sitz
4
Zündschloss
5
Betriebsstundenzähler
6
Startrelais
7
Motoranschlüsse
8
Sicherung 15 A
ELEKTRISCHES SYSTEM
Elektrisches System, Position der Komponenten
Schaltplan
Erläuterung der Farbabkürzungen im Schaltplan
RD
= Rot
BL
= Blau
VT
= Weiß
SV
= Schwarz
GL
= Gelb
GR
= Grau
BR
= Braun
