Justierung Des Schnitthöhenbereichs; Kontrolle Und Justierung Der Parallelität Des Schneidaggregates - Husqvarna Rider 15V2 Werkstatt-Handbuch

Reparaturanweisungen

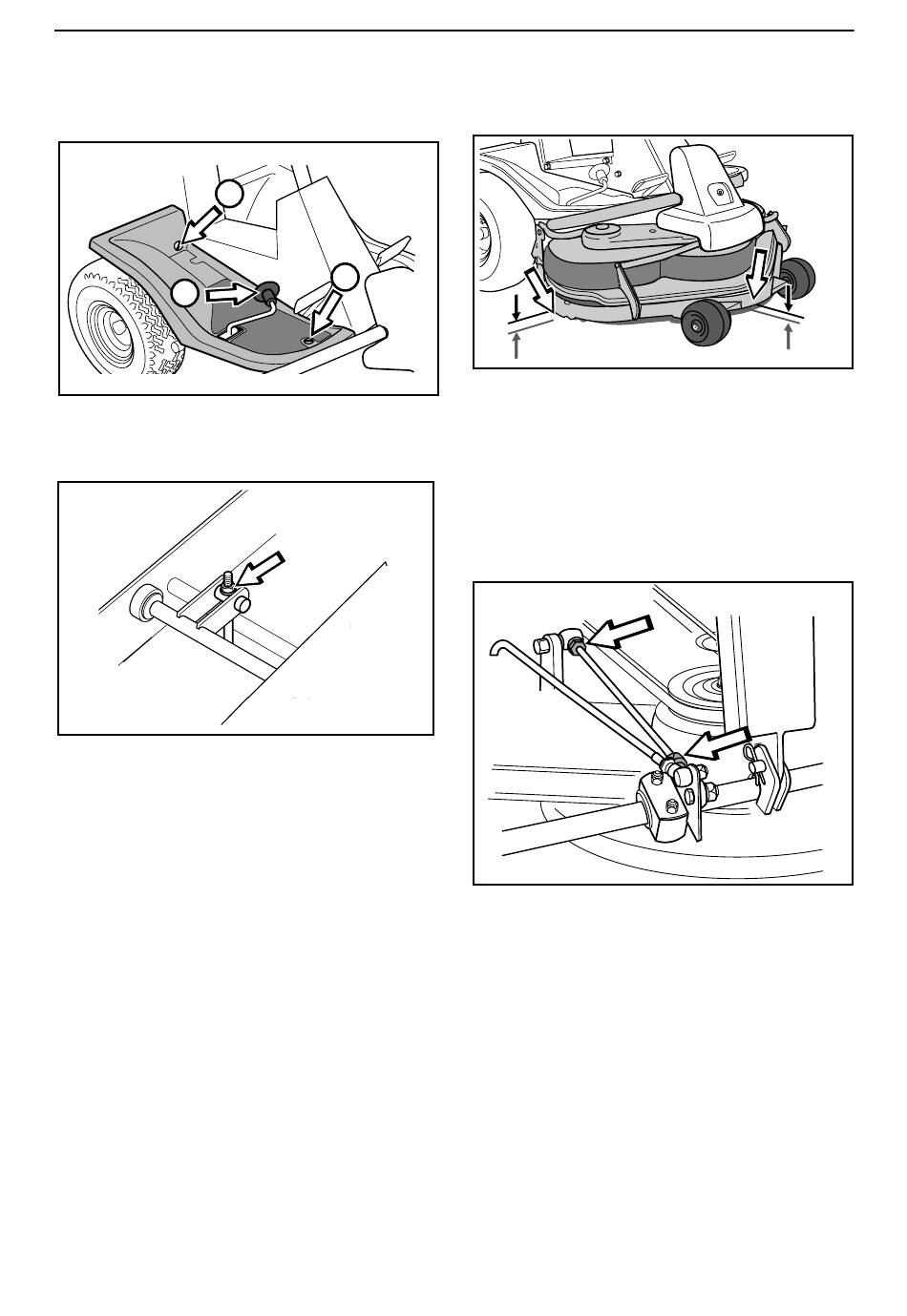

Justierung des Schnitthöhenbereichs
1
11 1
Rechten Kotflügel ausbauen.
2
Der gesamte Schnitthöhenbereich kann durch
Anziehen bzw. Herausdrehen der Muttern höher
oder tiefer eingestellt werden.
Wird die höchste Schnitthöhe um 5 mm (3/16")
erhöht, liegen auch die anderen festen
Schnitthöhen um den gleichen Wert höher.
52
– Deutsch
3
2
Kontrolle und Justierung der
Parallelität des Schneidaggregates
1
Luftdruck der Reifen kontrollieren 60 kPa/8,5 PSI.
Den Aufsitzmäher auf eine ebene Unterlage stellen
und den Abstand zwischen vorderer und hinterer
Gehäusekante und der Unterlage messen.
Das Aggregat soll schwach geneigt sein, die
Hinterkante soll 2-4 mm (1/8") höher stehen als die
Vorderkante.
2 Justierung
• Fronthaube und rechten Kotflügel demontieren.
• Die Muttern der Spurstange lösen.
• Die Strebe herausdrehen (gegen den
Uhrzeigersinn), um die Hinterkante des
Aggregats zu senken.
Die Strebe hineindrehen (im Uhrzeigersinn), um
die Hinterkante des Aggregats anzuheben.
• Die Muttern nach der Einstellung fest anziehen.
• Nach der Einstellung die Parallelität erneut
prüfen.
• Rechten Kotflügel sowie Fronthaube wieder
montieren.
