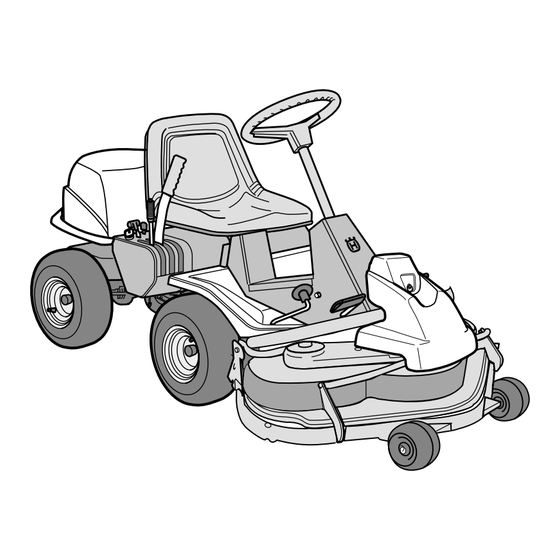

Rider Pro 15
Bedienungsanweisung
Die Bedienungsanweisung sorgfältig durchlesen
und sich mit dem Inhalt vertraut machen, bevor
die Maschine in Betrieb genommen wird.
101 91 34-51

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna Rider Pro 15

Inhaltszusammenfassung für Husqvarna Rider Pro 15

  • Seite 1 Rider Pro 15 Bedienungsanweisung Die Bedienungsanweisung sorgfältig durchlesen und sich mit dem Inhalt vertraut machen, bevor die Maschine in Betrieb genommen wird. 101 91 34-51...

  • Seite 2: Inhaltsverzeichnis

    INHALT Bedienungsanweisung für Rider Pro 15 Bremse einstellen .......... 21 Einleitung ............. 2 Gasregelzug prüfen und einstellen ....21 Fahren und Transport auf öffentlichen Chokeseilzüge prüfen und einstellen ..... 21 Straßen ............2 Kraftstoffilter auswechseln ......22 Abschleppen ............ 2 Luftfilter der Kraftstoffpumpe prüfen ....

  • Seite 3: Einleitung

    EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Mähaggregat und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Die Bedienhebel sind übersichtlich angeordnet und tragen, ebenso wie das über Fußpedale gesteuerte Hydrogetriebe, zur einzigartigen Anwenderfreundlichkeit der Maschine bei.

  • Seite 4: Guter Service

    EINLEITUNG Guter Service Husqvarnas Produkte werden weltweit ausschließlich über den Servicefachhandel vertrieben, damit unsere Kunden stets den bestmöglichen Kundendienst und Service erhalten. So wurde Ihr Produkt vor der Lieferung z. B. von Ihrem Händler kontrolliert und eingestellt, siehe die Eintragung im Servicejournal dieser Bedienungsanweisung.

  • Seite 5: Erklärung Der Symbole

    ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Bedienungsanweisung. Rückwärtsgang Leerlauf Schnell Langsam Motor aus Batterie Choke Kraftstoff Öldruck Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Gehörschutz benutzen Hydrostatischer Freilauf...

  • Seite 6: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. Dieses Symbol bedeutet, daß wichtige Sicherheitsvorschriften mitgeteilt werden müssen. Sie gelten Ihrer Sicherheit und der Betriebssicherheit des Aufsitzmähers. Allgemeine Anwendung: • Machen Sie sich mit den Bedienungselementen vertraut und wie man die Maschine schnell anhält. •...

  • Seite 7: Fahrt Auf Abhängen

    SICHERHEITSVORSCHRIFTEN • Mähen Sie nur bei Tageslicht oder bei guter • Vermeiden Sie, auf einem Abhang anzufahren künstlicher Beleuchtung. oder anzuhalten. Wenn die Reifen durch- rutschen, ist das Mähwerk abzustellen und die • Die Benutzung des Aufsitzmähers ist verboten, Maschine ist langsam bergab aus dem Abhang wenn Sie unter dem Einfluß...

  • Seite 8: Kinder

    SICHERHEITSVORSCHRIFTEN Fahrer nicht auf Kinder in seiner Nähe achtet. Kinder • Füllen Sie den Tank nicht ganz voll. Wenn sind oft neugierig und wollen sich den Aufsitzmäher Benzin auf den Aufsitzmäher verschüttet worden und die Arbeit mit diesem aus der Nähe ansehen. ist, wischen Sie es auf und warten Sie, bis die Gehen Sie niemals davon aus, dass Kinder dort Reste vollständig verdunstet sind, bevor Sie den...
  • Seite 9 SICHERHEITSVORSCHRIFTEN • Seien Sie äußerst vorsichtig bei der Handhabung von Batteriesäure. Säure auf der Haut kann schwere Ätzverletzungen herbeiführen. Bei Sprit-zern auf die Haut sofort abwaschen. Säure in den Augen kann Blindheit verursachen, den Arzt verständigen. • Vorsicht bei der Wartung der Batterie. In der Batterie bildet sich Knallgas.

  • Seite 10: Vorstellung

    ProFlex. Diese Bedienungsanweisung beschreibt Geschwindigkeitsregulierung mit den Fußpedalen das Modell Rider Pro 15. ermöglicht. Der Rider Pro 15 ist mit einem 15-PS-Viertakt-V- Das eine Pedal ist zum Vorwärtsfahren, das andere Twin-Motor von Kawasaki ausgestattet. zum Rückwärtsfahren. 5 4 3 2 Lage der Bedienungselemente 8.

  • Seite 11: Gashebel

    VORSTELLUNG Gashebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Zur Erhöhung oder Minderung der Motordrehzahl wird der Hebel nach vorn gedrückt, bzw. zurück- gezogen. Chokehebel Der Chokehebel wird beim Kaltstart benutzt, damit der Motor ein fetteres Kraftstoff-Luftgemisch erhält.

  • Seite 12: Mähaggregat

    VORSTELLUNG Mähaggregat Die Rider-Modell Pro 15 können mit verschiedenen Aggregaten ausgerüstet werden. Beim BioClip-Aggregat wird das Mähgut mehrfach zerkleinert, bevor es als Naturdünger auf dem Rasen fein verteilt wird. Beim Mähaggregat mit Seiten- oder Heckauswurf wird das Mähgut seitlich oder nach hinten ausgeworfen.

  • Seite 13: Verstellhebel Für Mähhöhe

    VORSTELLUNG Verstellhebel für Mähhöhe Mit diesem Hebel kann die Mähhöhe in 9 Stufen reguliert werden. Aggregat med bak- eller sidoutkast, 40-90 mm. BioClipaggregat, 45-95 mm. Feststellbremse Die Feststellbremse wird auf folgende Weise angesetzt: 1. Bremspedal durchtreten. (1) 2. Den Sperrknopf an der Lenksäule (2) ganz eindrücken.

  • Seite 14: Fahrbetrieb

    FAHRBETRIEB Vor dem Start • Vor dem Start sind die Sicherheitsvorschriften und die Vorstellung des Aufsitzmähers (siehe Seiten 5–12) durchzulesen. • Die täglichen Wartungsmaßnahmen vor dem Start vornehmen (siehe Wartungsplan auf Seite 17-18). • Den Sitz in die gewünschte Lage stellen. Motor starten 1.

  • Seite 15: Betrieb Des Aufsitzmähers

    FAHRBETRIEB 5. Nach Anspringen des Motors den Zündschlüssel sofort in die Ausgangslage zurückfedern lassen. WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils 5 Sekunden fahren. Wenn der Motor nicht anspringt, ist vor dem nächsten Startver- such etwa 15 Sekunden abzuwarten. 6.

  • Seite 16: Ratschläge Für Das Mähen

    FAHRBETRIEB 3. Die Sperre des Hubhebels drücken und das Mähaggregat senken. 4. Die gewünschte Mähhöhe (1–9) mit dem Verstellhebel einstellen. Ratschläge für das Mähen • Steine und andere feste Gegenstände im Rasen • Den schönsten Rasen erhält man, wenn man oft sind zu kennzeichnen, um Auffahren zu vermei- mäht.

  • Seite 17: Motor Abstellen

    FAHRBETRIEB WARNUNG! Fahren Sie den Aufsitzmäher niemals in einem Gelände mit einer größeren Neigung als 15°. Mähen Sie auf Abhängen bergauf und bergab, niemals quer zum Abhang. Vermeiden Sie, die Fahrtrichtung schnell zu ändern. MAX 15 Motor abstellen Wenn der Motor schwer gearbeitet hat und heiß ist, sollte er vor dem Abstellen etwa eine Minute im Leerlauf abkühlen.

  • Seite 18: Wartung

    WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanweisung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wöchent- Minde- Wartungsintervalle in Stunden Wartung Seite Wartung liche stens...
  • Seite 19 WARTUNG Tägliche Wöchent- Minde- Wartungsintervalle in Stunden Wartung Seite Wartung liche stens vor / nach Wartung einmal dem Betrieb pro Jahr Schalthebel schmieren Feststellbremszug schmieren Gashebel schmieren Chokehebel schmieren Lenkkette im Rahmentunnel schmieren Lenkseilzüge im Rahmentunnel kontrollieren Kühllufteinlass des Motors reinigen Vorreiniger des Luftfilters reinigen (Öl-Schaumstoff) Motoröl wechseln...

  • Seite 20: Abdeckungen Des Aufsitzmähers Ausbauen

    WARTUNG Abdeckungen des Aufsitzmähers ausbauen Motorhaube Die Gummischlaufe an der Vorderkante der Motorhaube lösen und die Haube aufklappen. Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube abheben. Rechter Kotflügel Fußplatte (1), Schrauben (2 und 3) ausbauen und Kotflügel abheben. Linker Kotflügel Schrauben (1 und 2) ausbauen und Kotflügel abheben.

  • Seite 21: Lenkseilzüge Prüfen Und Einstellen

    WARTUNG Getriebehaube Die beiden Schrauben lösen (eine auf jeder Seite) und die Getriebehaube abnehmen. Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können sich nach einiger Zeit gedehnt haben, wodurch sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1.

  • Seite 22: Bremse Einstellen

    WARTUNG Bremsen einstellen Die Feststellbremse folgendermaßen einstellen: 1. Das Getriebegehäuse abnehmen. Die beiden Schrauben (eine auf jeder Seite) herausdrehen und das Getriebegehäuse entfernen. 2. Die Feder (A) aus der Schraube (B) aushaken. 3. Sicherstellen, dass die Feststellbremse nicht anliegt. 4. Das Spiel zwischen Mantel und Stellschraube soll 1 mm betragen, wenn man am Mantel zieht.

  • Seite 23: Kraftstoffilter Auswechseln

    WARTUNG Kraftstoffilter auswechseln Das Kraftstoffilter in der Leitung alle 100 Stunden (einmal je Saison) oder öfter, wenn es verstopft ist, auswechseln. Vorgang beim Auswechseln des Filters: 1. Die Gummischlaufe unter dem Sitz lösen und die Motorhaube aufklappen. 2. Schlauchschellen vom Filter weg versetzen. Eine Flachzange anwenden.

  • Seite 24: Luftfilter Auswechseln

    WARTUNG Luftfilter auswechseln Wenn der Motor schwach wird oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter liegen. Es ist deshalb wichtig, daß das Luftfilter regelmäßig ausgewechselt wird. Siehe Wartungsplan auf Seite 17-18 bez. Wechselabstände. Bei der Reinigung und beim Austausch des Luftfilters folgendermaßen vorgehen: 1.

  • Seite 25: Lufteinlaß Des Getriebes Prüfen

    WARTUNG Lufteinlaß des Getriebes prüfen Prüfen, ob der Lufteinlaß des Getriebes nicht verstopft ist. Kühllufteinlaß des Motors prüfen Die Gummischlaufe unter dem Sitz lösen und die Motorhaube aufklappen. Prüfen, ob der Kühllufteinlaß des Motors frei von Laub, Gras und Schmutz ist. Bei verstopftem Kühllufteinlaß...

  • Seite 26: Säurespiegel Der Batterie Prüfen

    WARTUNG Säurespiegel der Batterie prüfen Prüfen, ob der Säurespiegel der Batterie zwischen den Marken liegt. Es darf nur destilliertes Wasser nachgefüllt werden. WARNUNG! Maßnahmen bei Kontakt mit Batteriesäure Äußerlich: Mit viel Wasser spülen. Innerlich: Viel Wasser oder Milch trinken. Möglichst schnell den Arzt aufsuchen.

  • Seite 27: Kontrolle Der Sicherheitseinrichtungen

    WARTUNG Kontrolle der Sicherheitseinrichtungen Kontrolle der Sicherheitseinrichtungen des Aufsitzmähers, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Ein Anlassen des Motors darf nur möglich sein, wenn das Mähaggregat angehoben (Transportstellung) ist und die Hydrostatpedale auf Startmotor Funktioniert Leerlauf gestellt sind.

  • Seite 28: Reifendruck Prüfen

    WARTUNG Reifendruck prüfen Der Reifendruck muß auf allen Rädern 60 kPa (0,6 kp/cm ) betragen. Um die Antriebsleistung zu erhöhen, kann der Rei- fendruck der Hinterräder auf 40 kPa (0,4 kp/cm gesenkt werden. Der höchste zulässige Reifendruck beträgt 80 kPa (0,8 kp/cm WICHTIGE INFORMATION Verschiedener Reifendruck in den Vorder-...

  • Seite 29: Montage Des Mähaggregates

    WARTUNG Montage des Mähaggregates 1. Den Rider auf ebenem Untergrund abstellen, die Feststellbremse betätigen, siehe Seite 12. Kontrollieren, ob der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist. Sicherstellen, daß am Mähaggregat (1) Stützräder montiert sind. 2. Am Handgriff vorn (BioClip 90) oder am Rahmen des Mähaggregates (2) anfassen und das Aggregat unter den Aufsitzmäher schieben, darauf achten, daß...

  • Seite 30: Montage Von Bioclip 90

    WARTUNG Montage von BioClip 90 Voraussetzung für diese Montage ist die Demontage des Treibriemenstützrads. 1. Die Feder der Spannrolle aushaken. 2. Den Sicherungssplint (1) neben dem Stützrad entfernen. 3. Mutter und Unterlegscheibe (2) unter der Stützradmitte demontieren. Schraube und Stützrad entfernen. 4.

  • Seite 31: Parallelität Des Mähaggregats Prüfen

    WARTUNG Parallelität des Mähaggregats prüfen und einstellen Die Parallelität des Mähaggregats wird auf folgende Weise geprüft: 1. Rasenmäher auf einen ebenen Boden stellen. 2. Abstand zwischen Boden und Aggregatkante vorn und hinten messen. Das Aggregat soll schwach geneigt sein, die Hinterkante soll 2-4 mm höher stehen als die Vorderkante.

  • Seite 32: Mähaggregat Ausbauen

    WARTUNG Mähaggregat ausbauen WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 1. Das Mähaggregat gemäß den Punkten 1-9 in die Servicestellung bringen, siehe „Servicestellung des Mähaggregats“ auf Seite 2. Den Bolzen entfernen und das Mähaggregat abnehmen.

  • Seite 33: Riemen Des Mähaggregats Auswechseln

    WARTUNG Riemen des Mähaggregats auswechseln Riemenwechsel am BioClip-103 BioClip 103 ist in zwei Versionen erhältlich. Version 1 hat einen Zahnriemen, Version 2 hat zwei. Die Zahnriemen treiben die Messer an und synchronisieren sie. Die Riemen sitzen unter einer Abdeckung auf der Oberseite des Mähaggregates. 1.
  • Seite 34 WARTUNG 5. Version 2: Montage: Zuerst den unteren und dann den oberen Riemen aufziehen. Überprüfen, ob die Messer gemäß Abb. im Winkel von 90° zueinander liegen. Falls nicht, müssen die Riemen anders eingestellt werden. Wenn das Messerlager lose sitzt, kann der Riemen über den nächsten Zahn gezogen werden.

  • Seite 35: Servicestellung Des Mähaggregates

    WARTUNG Servicestellung des Mähaggregates Das Mähaggregat kann in eine Servicestellung gebracht werden, damit es für Reinigung, Reparatur und Service besser zugänglich ist. In dieser Servicestellung ist das Aggregat vertikal auf- und festgestellt. Aggregat in Servicestellung bringen 1. Den Rider auf ebenem Untergrund abstellen. Die Feststellbremse (1) anziehen, siehe Seite 12.
  • Seite 36 WARTUNG 4. Am hinteren Aggregatteil an beiden Seiten jeweils ein Stützrad montieren. WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 5. Der Feder an der Spannrolle des Treibriemens lösen. 6. Verstellhebel für Mähhöhe in untere Stellung bringen.

  • Seite 37: Rückstellen In Normalstellung

    WARTUNG 8. Den Treibriemen (1) abziehen. Danach den Splint (2) herausziehen. Vorsicht - Klemmgefahr! 9. Rahmen vorziehen und Splint wieder anbringen. 10.Das Aggregat an der Vorderkante anfassen, herausziehen und in die Servicestellung aufstellen. Wenn der zylindrische Bolzen, der das Mähaggregat nun festhält, entfernt wird, kann das Mähaggregat weggehoben werden.

  • Seite 38: Mähwerk Prüfen

    WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Im Bioclip-Aggregat müssen die Messer WICHTIGE INFORMATION stets in einem Winkel von 90° zueinander Die Messer sollten von einer autorisierten stehen.

  • Seite 39: Austausch Des Schaltstifts (Bioclip)

    WARTUNG Austausch des Schaltstifts (BioClip) Um das BioClip-Aggregat und seinen Antrieb beim Auffahren auf Hindernisse zu schützen, sind die Messer mit einem Schaltstift ausgerüstet. An jedem Messerbolzen befindet sich eine gewölbte federnde Friktionsscheibe, die auszutauschen ist, wenn der Messerbolzen gelöst wird. Wird sie nicht ausgetauscht, kann der Schaltstift aktiviert werden und eine Messerkollision verursachen.

  • Seite 40: Schmierung

    SCHMIERUNG Schmierplan Rider Pro 15 12/12 1/12 1/52 1/365 25h 100h 200h 500h (1/52) Deutsch –...

  • Seite 41: Allgemeine Schmierung

    SCHMIERUNG Allgemeines Den Startschlüssel herausziehen, um unbeabsichtigte Bewegungen beim Schmieren zu verhindern. Beim Schmieren mit einer Ölkanne sollte diese mit Motoröl gefüllt sein. Beim Schmieren mit Fett kann, wo nichts anderes angegeben ist, das Fett 503 98 96-01 oder ein anderes Chassis- oder Kugellagerfett mit guten Rostschutzeigenschaften verwendet werden.

  • Seite 42: Pedalmechanismus Im Rahmentunnel

    SCHMIERUNG 2. Pedalmechanismus im Rahmentunnel Den Pedalmechanismus im Rahmentunnel schmieren. Die Schrauben demontieren (zwei auf jeder Seite) und die Abdeckung über dem Rahmentunnel entfernen. Die Pedale betätigen und die beweglichen Teile mit der Ölkanne schmieren. Die Seilzüge der Brems- und Gaspedale mit der Ölkanne schmieren.

  • Seite 43: Gas- Und Chokeregelzug, Hebellager

    SCHMIERUNG 5. Fahrersitz Den Sitz hochklappen. Die Gelenke der Scherenfederung des Sitzes mit der Ölkanne schmieren, 8 Schmierpunkte. Den Mechanismus der Längseinstellung mit der Ölkanne schmieren. Die Gleitschienen der Längseinstellung mit der Ölkanne schmieren. 6. Gas- und Chokeregelzug, Hebellager Die rechte Gehäuseseite des Schalthebelblocks demontieren (1 Schraube) und die Motorhaube öffnen.
  • Seite 44 SCHMIERUNG Motoröl Den Ölstand im Motor prüfen, wenn der Aufsitzmäher waagerecht steht. Die Gummischlaufen unter dem Sitz lösen und die Motorhaube hochklappen. Messstab herausziehen, abwischen und wieder einstecken. Der Messstab soll nicht eingedreht sein. Dann den Messstab wieder herausziehen und den Ölstand ablesen.

  • Seite 45: Seilzug Der Feststellbremse

    SCHMIERUNG 9. Schalthebel Die Getriebehaube demontieren (zwei Schrauben). Gelenke und Lager auf der linken Seite mit der Ölkanne schmieren. Den Gummischutz zur Seite schieben und den Hydrostat-Seilzug mit der Ölkanne schmieren. Einige Male das Pedal heruntertreten und dann noch einmal schmieren. Den Gummischutz wieder anbringen.
  • Seite 46 SCHMIERUNG 12. Getriebe Öl- und Filterwechsel werden von einer autorisierten Servicewerkstatt ausgeführt. Die notwendigen Arbeitsschritte sind im Werkstatthandbuch beschrieben. 13. Ölfilter, Wechsel WARNUNG! Das Motoröl kann sehr heiß sein, wenn es sofort nach dem Abstellen des Motors abgelassen wird. Lassen Sie deshalb den Motor zuerst etwas abkühlen.

  • Seite 47: Störungssuchplan

    STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerze fehlerhaft • Zündkerzenanschluss fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Batterie leer • Schlechter Kontakt an Kabelanschlüssen der Batteriepole • Hubhebel für Mähaggregat in falscher Stellung •...

  • Seite 48: Verwahrung

    VERWAHRUNG Winterverwahrung Nach dem Ende der Mähsaison sollte der Aufsitz- Für die Verwahrung des Aufsitzmähers sind folgen- mäher sofort für die Winterverwahrung in Ordnung de Maßnahmen zu treffen: gebracht werden. Dies gilt auch, wenn die Maschi- 1. Den Aufsitzmäher gut säubern, besonders die ne länger als 30 Tage nicht angewendet wird.

  • Seite 49: Schaltplan

    SCHALTPLAN Erklärung der Farbcodes im Schaltplan 1. Mikroschalter, Hydrostat RD = Rot 2. Mikroschalter, Mähaggregat BL = Blau 3. Mikroschalter, Sitz VT = Weiß 4. Zündschloß 5. Stundenzähler SV = Schwarz 6. Anlaßrelais GL = Gelb BR = Braun 7. Motor 8.

  • Seite 50: Technische Daten

    TECHNISCHE DATEN Rider Pro 15 Abmessungen Rider Pro 15 Länge ohne Aggregat 2145 mm Breite ohne Aggregat 1050 mm Höhe 1060 mm Betriebsgewicht 245 kg Radstand 855 mm Spurbreite 715 mm Reifengröße 16 x 6,50 x 8 Reifendruck, vorn und hinten 60 kPa (0,6 kp/cm Höchstzulässige Neigung...

  • Seite 51: Eu-Konformitätserklärung

    Wir, Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, daß der Aufsitzrasenmäher Husqvarna Rider Pro 15, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 1998, an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben,...

  • Seite 52: Servicejournal

    SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift Lieferservice 1. Batterie mit Batteriesäure füllen und vier Stunden aufladen. 2. Lenkrad, Sitz und ggf. sonstige Teile montieren. 3. Mähaggregat montieren. 4. Mähaggregat einstellen: Hubfedern einstellen (das „Gewicht“ des Mähaggregats soll 12-15 kg betragen, wenn eine Bürste benutzt werden soll, auf max.
  • Seite 53 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift 25-Std.-Service 1. Vorreiniger des Luftfilters reinigen (Öl-Schaumstoff). (bei staubigen Betriebsbedingungen häufiger) 2. Den Kühllufteinlass des Motors und den Lufteinlass des Getriebes reinigen. 3. Den Luftfilter der Kraftstoffpumpe reinigen. (bei staubigen Betriebsbedingungen). – Deutsch...
  • Seite 54 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift 50-Std.-Service 1. Vorreiniger des Luftfilters reinigen/austauschen (Öl-Schaumstoff). (bei staubigen Betriebsbedingungen häufiger) 2. Den Kühllufteinlass des Motors und den Lufteinlass des Getriebes reinigen. 3. Den Papierfilter des Luftfilters reinigen (bei staubigen Betriebsbedingungen). 4. Den Luftfilter der Kraftstoffpumpe reinigen. 5.
  • Seite 55 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift 100/200 Std. Service 1. Motoröl wechseln. Ölfilter alle 200 Std. austauschen. 2. Vorreiniger des Luftfilters reinigen/austauschen (Öl-Schaumstoff). 3. Den Papierfilter des Luftfilters reinigen. Alle 200 Std. austauschen. (bei staubigen Betriebsbedingungen häufiger) 4. Den Kühllufteinlass des Motors und den Lufteinlass des Getriebes reinigen.
  • Seite 56 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift 300-Std.-Service 1. Motoröl wechseln. 2. Luftfilter austauschen (Öl-Schaumstoff). 3. Luftfilter wechseln (Papierfilter). 4. Den Luftfilter der Kraftstoffpumpe reinigen. 4. Schnitthöheneinstellung kontrollieren/einstellen. 5. Feststellbremse kontrollieren/einstellen. 6. Flammschutz/Funkenlöscher inspizieren (Sonderausstattung). 7. Ölfilter im Motor austauschen. 8. Zündkerze reinigen/austauschen. 9.
  • Seite 57 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift Mindestens einmal pro Saison 1. Motoröl wechseln (100 Std.). 2. Vorreiniger des Luftfilters reinigen/austauschen (Öl-Schaumstoff) (25 Std.). (bei staubigen Betriebsbedingungen häufiger) 3. Den Papierfilter des Luftfilters reinigen/austauschen (200 Std.). (bei staubigen Betriebsbedingungen häufiger) 4. Den Luftfilter der Kraftstoffpumpe reinigen (50 Std.). 4.
  • Seite 58 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 59 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 60 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 61 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 62 Deutsch –...
