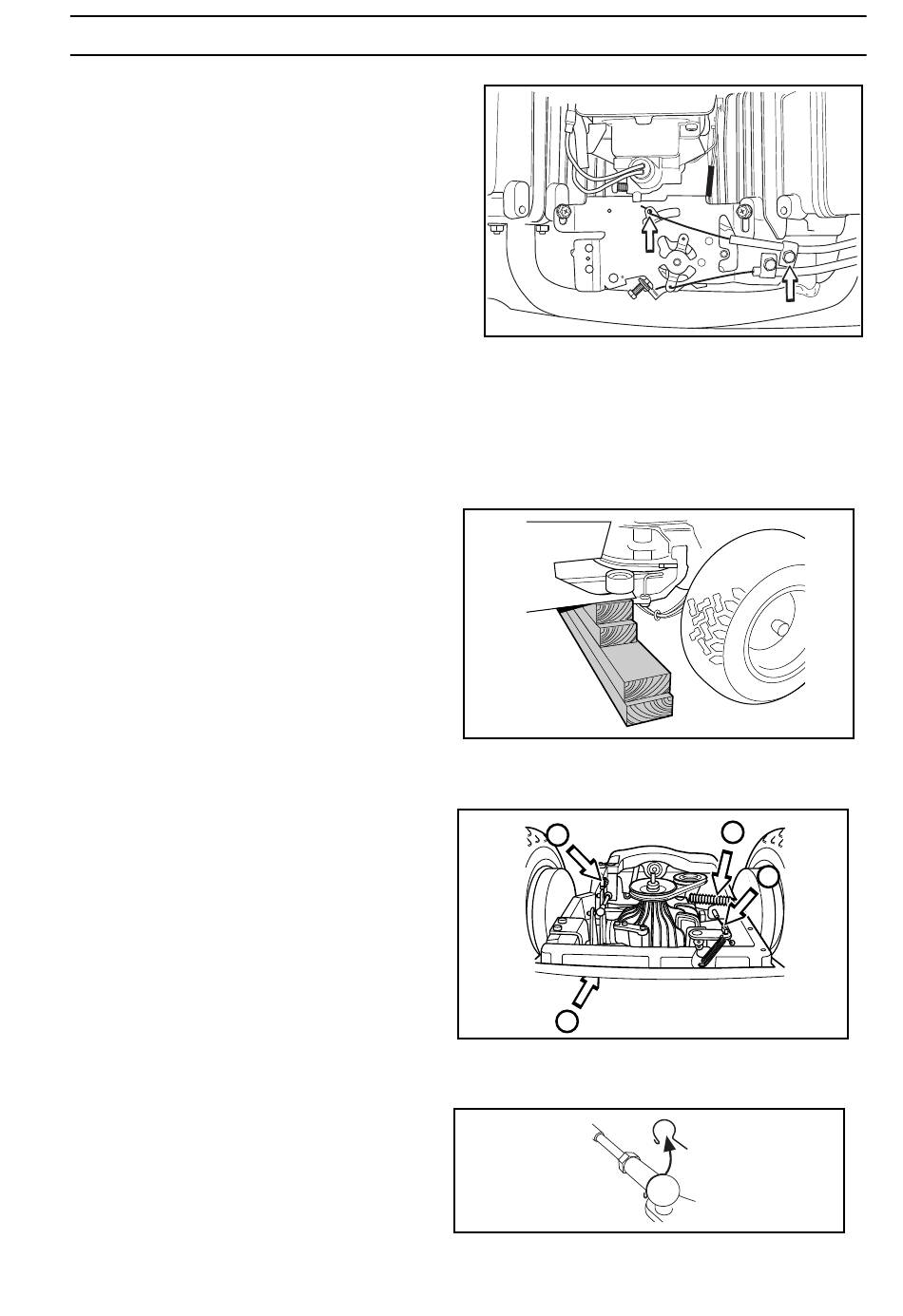

Kontrolle und Einstellung des
Chokezugs
Raucht der Motor schwarz oder lässt sich
schwer starten, kann dies an einem falsch
eingestellten Chokezug liegen (oberer
Seilzug).
Bei Bedarf können Einstellungen wie folgt
vorgenommen werden:
1.
Spannschraube für die Ummantelung
des Seilzugs lösen und den Chokehebel
ganz herausziehen.
2.
Sicherstellen, dass der Chokezug im
oberen Hebelarm montiert ist, siehe Bild.
3.
Ummantelung des Chokezuges ganz
nach rechts ziehen und Spannschraube
anziehen.
Austausch der Lager der
Mittellenkung
1.
Den Motor ausbauen, siehe
Beschreibung unter Ausbau des Motors
auf Seite 27.
2.
Den Aufsitzmäher vor der Mittellenkung
aufbocken.
3.
Die Antriebsriemen abziehen.
4.
Den Ölbehälter des Getriebes lösen und
zur Seite biegen, um an den
Bremsseilzug heranzukommen.
5.
Die Feder der Spannrolle lösen (1).
6.
Die Haltefeder entfernen und die
Verbindungsgelenk-Haltefeder des
Geschwindigkeitsreglers auf der
Unterseite lösen; außerdem den Seilzug
von der Unterseite der Achse (2) lösen.
7.
Die Feder und Muttern des
Bremsseilzugs lösen. Den Seilzug vom
Bremsarm (3) weg biegen.
8.
Das Kabel des Neutralstellungsschalters
(4) lösen.
9.
Den Seilzug der Differentialsperre lösen,
siehe Ausbau/Einbau des
Hydrogetriebes auf Seite 43.
REPARATURANWEISUNGEN
Chokezug
Aufbocken
4
2
Arbeitsschritte 1-4
Haltefeder
8009-177
6012-023
1
3
8009-047
8009-203
39
