2.3
Komponenten des Lüftungsgeräts
Das Lüftungsgerät besteht im Wesentlichen aus (
1 Wärmegedämmtes Gehäuse DN 160 (zwei aufklappbare EPP-Halbschalen)
„
1 Keramikwärmespeicher für die Wärmerückgewinnung
„
„
1 EC-Ventilator mit Schutzgitter und Strömungsgleichrichter
1 Insektenschutzgitter hinter Wärmespeicher
„
1 Innenblende mit Filter (Grobfilter ISO Coarse > 50%)
„

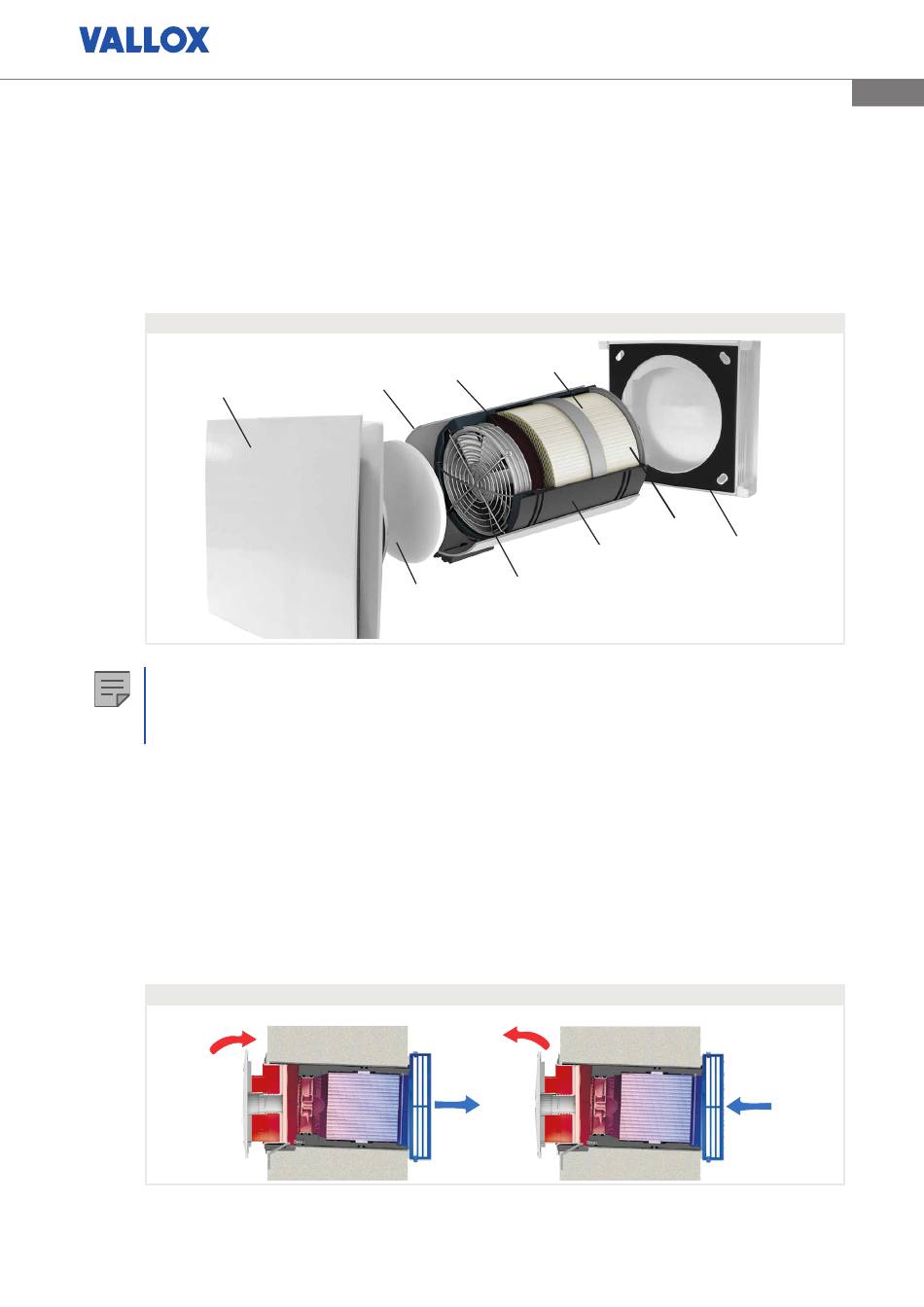

Abbildung 4:
Konstruktion B 44 160 – Komponenten des Lüftungsgeräts
Innenblende
HINWEIS
Das dezentrale Lüftungsgerät B 44 160 ist nur für den Betrieb in einer Wandhülse B 44 WH 160/ B 44 WH-L
160 oder der Wandhülse aus dem Rohbaupaket B 44 RP WH-LE 160 vorgesehen. Außerdem ist für den Be-
trieb ein Bedienelement B 44 BE und ein Netzteil B 44 UPN oder B 44 HSN notwendig.
2.4
Funktionsweise
Zur Be- und Entlüftung arbeitet das Gerät B 44 160 im Wechsel als Abluft- und als Zuluftventilator.
Für einen effektiven und ausbalancierten Lüftungsbetrieb müssen mindestens zwei B 44 160 über ein Bedienteil
B 44 BE gesteuert werden, wobei wechselseitig ein Lüftungsgerät im Zuluft- und eines im Abluftbetrieb arbeitet,
damit über den Keramik-Wärmespeicher die Wärme ausgetauscht werden kann (siehe nachfolgende Abbildung).
„
Abluftphase: Der Keramik-Wärmespeicher nimmt die Wärme der Raumluft auf und speichert diese (Spei-
cherladung).
„
Zuluftphase: Die frische Außenluft wird durch den Keramikspeicher geleitet und nimmt dessen Wärme auf
(Speicherentladung). Die frische Luft strömt dann angenehm erwärmt in den Raum.
Abbildung 5:
B 44 160 – Laden-/Entladen der Keramikwärmespeichers
Abluftphase
© Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de
P21010
siehe Abbildung unten
Strömungs-
Wandhülse
gleichrichter
(Zubehör)
Ventilatoreinheit
Filter
mit Schutzgitter
B 44 160 – Dezentrales Lüftungsgerät DN 160
Betriebs- und Montageanleitung
):
Keramik-
Wärmespeicher
Fliegengitter
EPP-Halbschalen
Zuluftphase
Änderungen vorbehalten, Stand 02/2020
13
Außenblende
(Zubehör)
