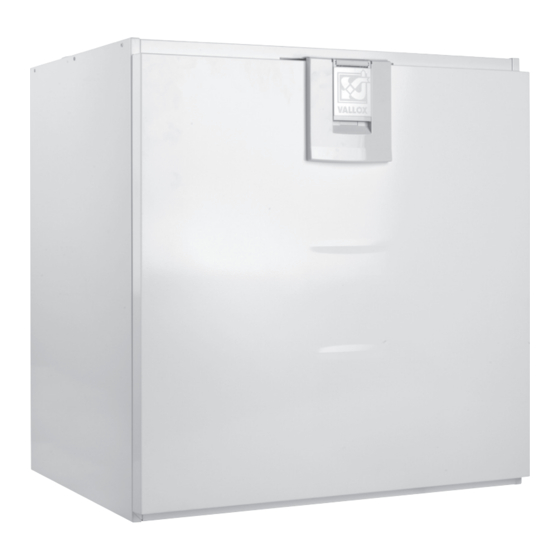

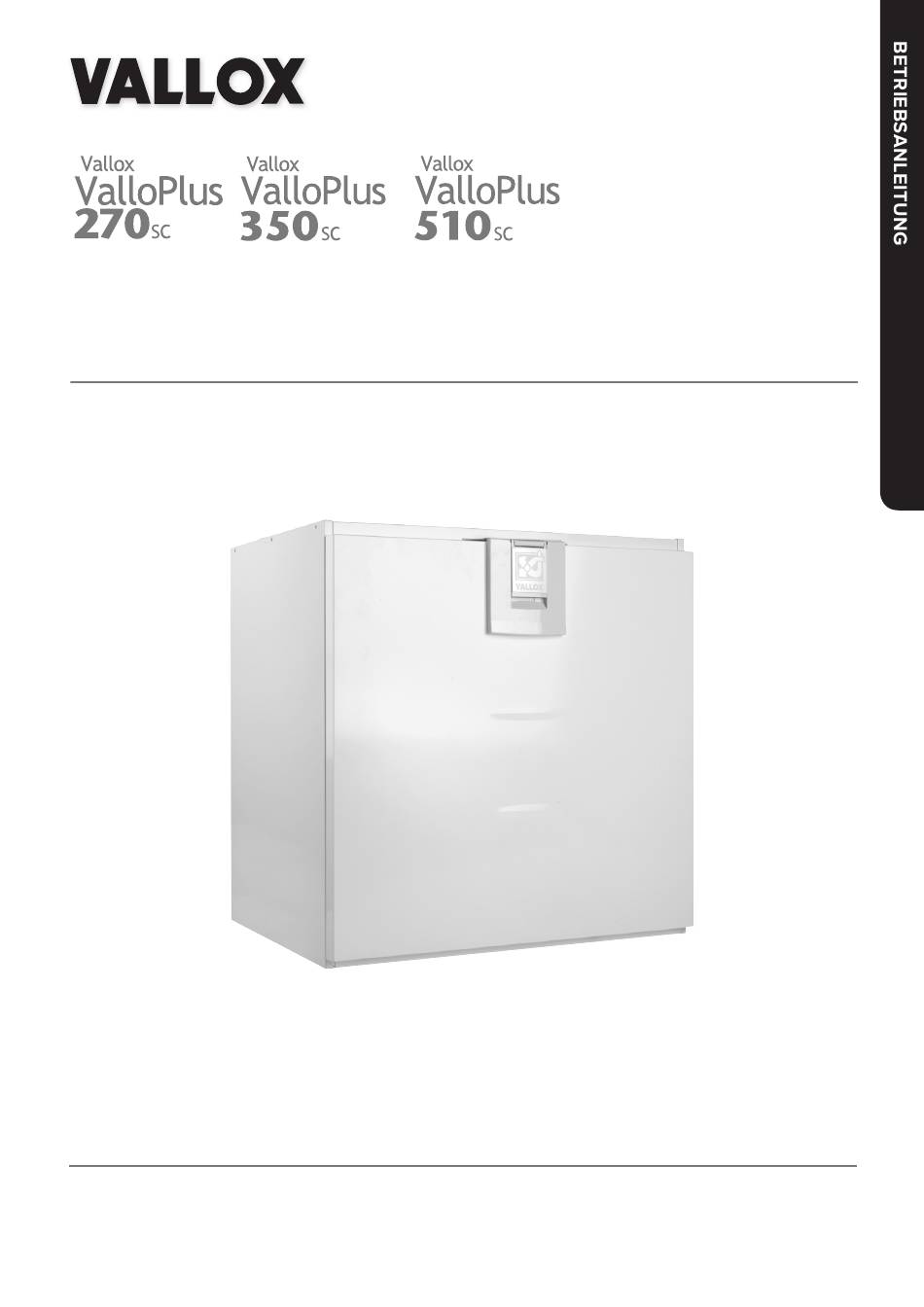

- Seite 1 Modelle Dokument ValloPlus 270 SC D2614 ValloPlus 350 SC ValloPlus 510 SC Gültig ab 1.10.2017 Typen 3723 Aktualisiert 3703 7.7.2017 3713 Betriebsanleitung ab Serien-Nr. 1744066901 Niedrigenergie-Lüftungsgerät mit Wärmerückgewinnung...
- Seite 2 Abluftventilator (hinter der Schutzabdeckung) Zuluftventilator (hinter dem Abluftkanal) Frostschutz-Thermostat Wärmetauscher Bypassklappe Außenluftfilter G4 Abluftfilter G4 Sicherheitsschalter Abbildung: R-Modell 9. Potentiometer für Abluftstrom 10. SC-Regler, VSS-P (1-4) (Zusatzausstattung) (im Klemmenkasten) Das Gerät ist nicht bestimmt für die Nutzung durch Kinder unter 8 Jahren oder Personen mit eingeschränkten geistigen und körperlichen Fähigkeiten oder mit mangelnder Erfahrung im sicheren Umgang mit dem Gerät.
- Seite 3 REGELUNG DER VENTILATORLEISTUNG Die Ventilatorleistung des Vallox-Lüftungsgeräts kann mit einem 4-Stufen- Schalter (Zubehör) oder über ein Spannungssignal (0 - 10 V) geregelt werden. Die Leistungsstufen 1, 2, 3 und 4 werden am 4-Stufenschalter gewählt: 1. Betrieb bei Abwesenheit: Wenn sich niemand in der Wohnung aufhält, kann der Luftaustausch vorübergehend verringert werden.
-
Seite 4: Vor Beginn Der Wartungsarbeiten
Blütenpollen und anderer grober Staub gefiltert. der Steckdose. Aus dem Zubehör ist ein Feinfilter F7 erhältlich, der fein- 2. Öffnen Sie die Tür des Vallox-Lüftungsgeräts, indem körnigen Staub und Blütenpollen filtern kann. Sie den Riegel anheben. Die Filter müssen regelmäßig gereinigt, bzw. ausgetauscht 3. - Seite 5 Wärmetauscher überprüfen: 1. Ziehen Sie den Netzstecker des Lüftungsgeräts aus der Steckdose. 2. Öffnen Sie die Tür des Vallox Lüftungsgeräts, indem Sie den Riegel anheben. 3. Heben Sie die Tür heraus. 4. Entfernen Sie die Filter (A, B).
- Seite 6 Steckdose. Filter wechseln und den Wärmetauscher warten. Reinigen Sie die Ventilatoren bei Bedarf. 2. Öffnen Sie die Tür des Vallox Lüftungsgeräts, indem Sie den Riegel anheben. Sie können die Laufräder des Ventilators mit Druckluft oder einer Bürste reinigen. Entfernen oder bewegen 3.
- Seite 7 Der Ventilator kann jetzt gereinigt werden. 9. Setzen Sie das Lüftungsgerät in umgekehrter Reihen- folge wieder zusammen. 10. Schließen Sie die Tür und verbinden Sie das Stromka- bel wieder mit dem Netz. © Vallox Oy - All rights reserved...
- Seite 8 TECHNISCHE DATEN VALLOPLUS 270 SC TECHNISCHE DATEN Produktnummern Vallox-Nummer ValloPlus 270 SC R 2759 ValloPlus 270 SC L 2760 Luftleistung max. bei 100 Pa 320 m Betriebsspannung 230 V / 50 Hz Schutzart IP 34 Nennleistung max. 238 W Filter Zuluft Abluft Wärmetauscherumgehung...
- Seite 9 2. Abluft aus den Räumen 3. Fortluft nach draußen 4. Außenluft zum Gerät Modell L 1. Fortluft nach draußen 2. Außenluft zum Gerät 3. Zuluft in die Räume 4. Abluft aus den Räumen © Vallox Oy - All rights reserved...
- Seite 10 TECHNISCHE DATEN VALLOPLUS 350 SC TECHNISCHE DATEN Produktnummern Vallox-Nummer ValloPlus 350 SC R 2761 ValloPlus 350 SC L 2762 Luftleistung max. bei 100 Pa 390 m Betriebsspannung 230 V / 50 Hz Schutzart IP 34 Ventilatoren Zuluft 0,119 kW 0,9 A EC...
- Seite 11 2. Abluft aus den Räumen 3. Fortluft nach draußen 4. Außenluft zum Gerät Modell L 1. Fortluft nach draußen 2. Außenluft zum Gerät 3. Zuluft in die Räume 4. Abluft aus den Räumen © Vallox - All rights reserved...
- Seite 12 TECHNISCHE DATEN VALLOPLUS 510 SC TECHNISCHE DATEN Produktnummern Vallox-Nummer ValloPlus 510 SC R 2763 ValloPlus 510 SC L 2764 Luftleistung max. bei 100 Pa 545 m Betriebsspannung 230 V / 50 Hz Schutzart IP 34 Nennleistung max. 350 W Filter...
- Seite 13 2. Abluft aus den Räumen 3. Fortluft nach draußen 4. Außenluft zum Gerät Modell L 1. Fortluft nach draußen 2. Außenluft zum Gerät 3. Zuluft in die Räume 4. Abluft aus den Räumen © Vallox Oy - All rights reserved...
- Seite 14 WANDMONTAGE Vor der Montage zu beachten: • Installieren Sie das ValloPlus 270/350 SC an einem Ort, an dem die Temperatur nicht unter +10 °C fällt. • Installieren Sie das Gerät nicht an einer hohlen, widerhallenden Trennwand oder an einer Schlafzimmerwand Falls notwendig, unterbinden Sie die Schallübertragung.
- Seite 15 Für die Installation des standardmäßigen Silent-Klick-Kon- an den Hauptkorpus. denssasserablaufs muss unter dem Lüftungsgerät 70 mm freier Platz vorhanden sein. 3. Setzen Sie das Kugelventil in den Hauptkorpus des Kondenswasserablaufs. 4. Befestigen Sie das Gehäuse am Kondenswas- serablauf. © Vallox Oy - All rights reserved...
- Seite 16 KONDENSWASSER-ANSCHLÜSSE 270 SC 350 SC 510 SC Alternativer Siphon, bei wenig Platz 47 mm HINWEIS Bringen Sie Dichtungsring und Verschlussteil an der wandna- hen Rohrverbindung an. HINWEIS Für die Installation des alternativen Kondenswasserablaufs, muss unter dem Lüftungsgerät 47 mm freier Platz vorhanden sein.
- Seite 17 Dunstabzugshaube Zeitrelais YE/GN GY/1 BK/2 BN/3 BU/4 Kabel: 10VDC = Schwarz = Braun = Blau = Grün L(230V) = Grau = Gelb - + S = Weiß 10VDC YE/GN = Gelb/Grün = Rot © Vallox Oy - All rights reserved...
- Seite 18 Explosionszeichnung und Teileverzeichnis ValloPlus 270 SC NR. TEIL CODE NR. TEIL CODE TEIL CODE Ventilatorbaugruppe 3508800 Filterhalterung 3464500 Abluftauslass 985026 Ventilatormotor 935365 G4-Grobfilter 978045 Sicherheitsschalter 948377 Wandmontageplatte 3080700 Bypass-Baugruppe Türbaugruppe 3475200 Siphon 3292500 R-Modell-Gerät 3491200 Türriegelbaugruppe 3355900 G4-Grobfilter 978044 L-Modell-Gerät...
- Seite 19 R-Modell-Gerät 3447200 Türriegelbaugruppe 3355900 Filterhalterung 3454000 L-Modell-Gerät 3447201 Halterung der heizung 3426300 Unterer Träger für Wärmetauscher 3450100 Klappenmotor Gefrierschutzthermostat 946095 Wärmetauscher 933160 R-Modell-Gerät 930620 Zeitrelais EMER 948530 Oberer Träger für Wärmetauscher 3426600 L-Modell-Gerät 930621 © Vallox - All rights reserved...
- Seite 20 Oberer Träger für Wärmetauscher 3468900 Abluftauslass 985035 www.vallox.de Vallox GmbH | Von-Eichendorff-Str. 59 a | 86911 Dießen Telefon +49 88 07 94 66-0 | Telefax +49 88 07 94 66-99 | info@vallox.de © Vallox GmbH | Änderungen behalten wir uns vor...
