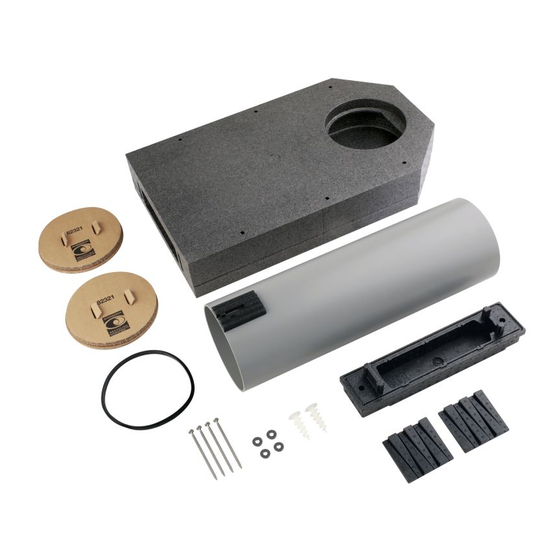

- Seite 1 Vallox − Basic Line B 44 RP WH-LE 160 Rohbaupaket Wandhülse und Laibungselement für dezentrale Lüftungsgeräte B 44 160 Montageanleitung [mm] vallox.de...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Vallox Lüftungssystem entschieden haben. Diese Montageanleitung zeigt Ihnen, wie Sie das Rohbauset Laibungselement für den Einsatz eines Lüftungsgeräts B 44 160 einbauen. Die Beschreibungen, Abbildungen und technischen Daten entsprechen dem technischen Stand des Produkts zum Zeitpunkt der Drucklegung dieser Betriebsanleitung. -
Seite 3: Sicherheit
In dieser Anleitung werden Symbole mit folgender Bedeutung verwendet: bei Nichtbeachtung bei Nichtbeachtung Lebensgefahr oder nützliche Tipps Sachschäden Personenschäden © Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de P21010 Änderungen vorbehalten, Stand 02/2020... -
Seite 4: Sicherheit
B 44 RP WH-LE 160 – Laibungselement für B 44 160 Montageanleitung Sicherheit Alle relevanten Informationen zum Lüftungsgerät finden Sie in einer separaten Anleitung. Um Gefahren und Schä- den zu vermeiden, lesen Sie bitte die Betriebs- und Montageanleitung, welche dem Lüftungsgerät beigelegt ist. GEFAHR Explosions- und Brandgefahr bei Förderung von lösungsmittelhaltigen Stoffen oder entzündlichen Gasen! Ein nicht bestimmungsgemäßer Einsatz oder der Einsatz in explosionsgefährdeten Bereichen ist für Lüf-... -
Seite 5: Einleitung
Prüfen Sie das Rohbaupaket bei der Anlieferung auf Vollständigkeit und Beschädigungen. Transportschäden oder unvollständige Lieferung umgehend dem Spediteur bzw. Lieferanten schriftlich melden. © Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de P21010 Änderungen vorbehalten, Stand 02/2020... -
Seite 6: Montage
B 44 RP WH-LE 160 – Laibungselement für B 44 160 Montageanleitung Montage WARNUNG Unfallgefahr bei Montage und Wartung! – Montage-, Inbetriebnahme-, Reparatur- und Servicearbeiten dürfen nur durch einen autorisierten Fachbe- trieb ausgeführt werden. – Sichern Sie bei Arbeiten an der Wandöffnung die Gebäudeaußenseite gegen herabfallendes Gegenstände! –... - Seite 7 Ventilators muss nach dem Ausschäumen das Langloch in Richtung innere Rohrkante durchtrennt werden, damit der Lüfter über die Steuerleitung geschoben werden kann. © Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de P21010 Änderungen vorbehalten, Stand 02/2020...
- Seite 8 B 44 RP WH-LE 160 – Laibungselement für B 44 160 Montageanleitung Abbildung 5: Positionierung – kürzbare Bereiche Länge der Wandhülse min. 300 mm Ê Die Länge der Wandhülse setzt sich aus der Dicke der Rohbauwand mit Innenfer- tigputz/Innenverkleidung/Fliesen und der Eintauchtiefe in das Laibungselement Ë...
-
Seite 9: Montageschritte Von Der Innenseite
Die Zeit zum Aushärten entsprechend der Herstellerangaben beachten. Ggf. den Bautenschutzdeckel auf die Wandhülse setzen. Das Langloch am Frontkeil (unten) für die Kabeldurchführung frei lassen. © Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de P21010... -
Seite 10: Montageschritte Von Der Außenseite
B 44 RP WH-LE 160 – Laibungselement für B 44 160 Montageanleitung 7. Nachdem der Montageschaum ausgehärtet ist, die überstehenden Fixierkeile und überschüssigen Montage schaum entfernen, anschließend den Ringspalt mit Dichtmasse diffusionsdicht versiegeln. 8. Vor dem Verlegen der Steuerleitung den Kunststoffsteg am Langloch heraustrennen und das Leerrohr einputzen. - Seite 11 Alle weiteren Installationsschritte sind in der Montage - anleitung B 44 160 und B 44 BE beschrieben! Siehe Downloadbereich auf: https://vallox.de Außenwand © Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de P21010 Änderungen vorbehalten, Stand 02/2020...
- Seite 12 © Vallox GmbH Von-Eichendorff-Straße 59 a 86911 Dießen Telefon: 0 88 07 / 94 66-0 Fax: 0 88 07 / 94 66-99 E-Mail: info@vallox.de Internet: vallox.de P20222-01 – 04/2020 Änderungen vorbehalten...
