B 44 160 – Dezentrales Lüftungsgerät DN 160
Betriebs- und Montageanleitung
10

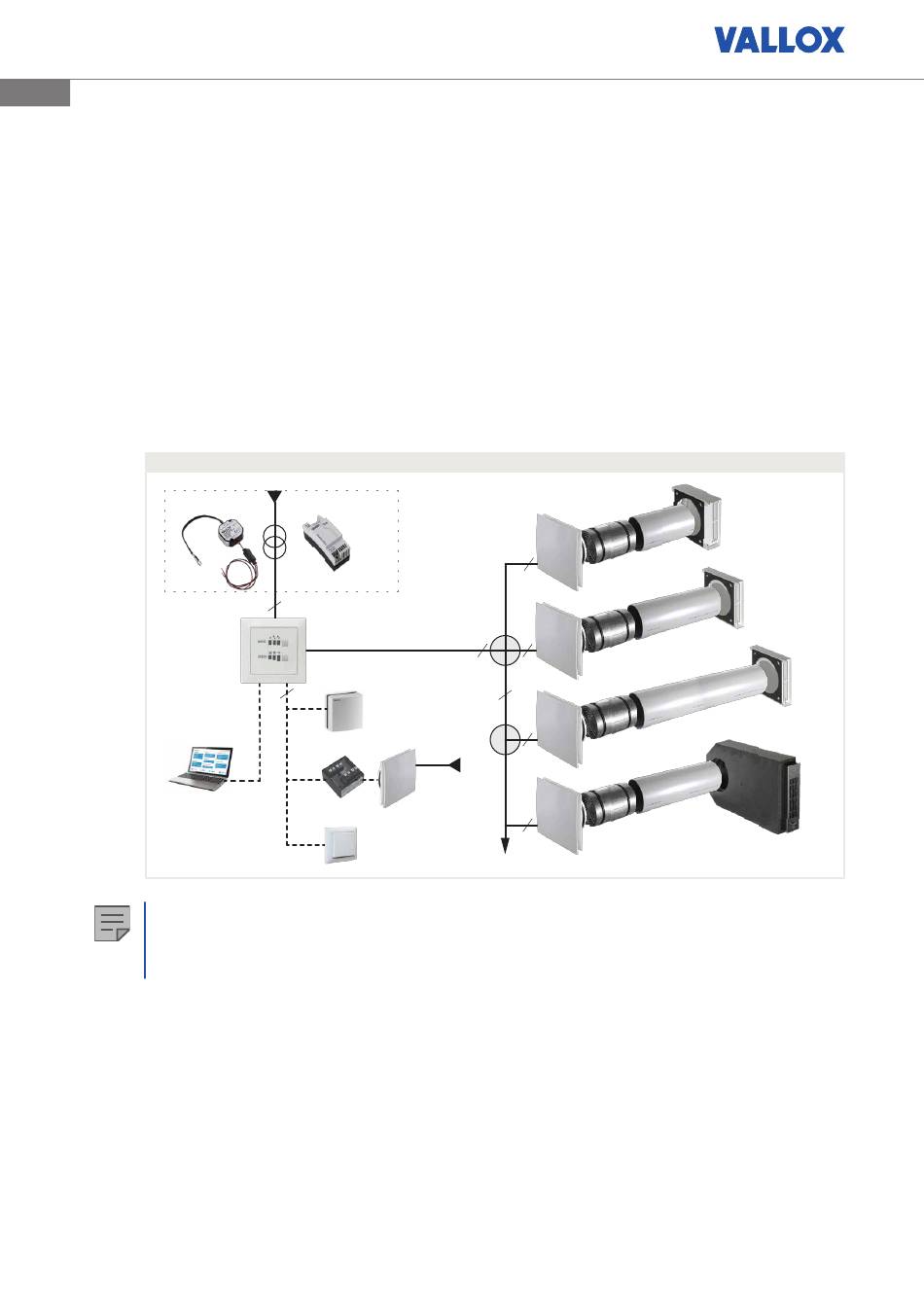

Die folgende Abbildung zeigt mögliche Komponenten des B 44 160 Lüftungssystems:
„ An einem Bedienelement können bis zu 8 Lüftungsgeräte B 44 160 angeschlossen werden.
„ Die Spannungsversorgung (12 V) muss über das Netzteil B 44 UPN oder B 44 HSN erfolgen.
– 1 Unterputz-Netzteil B 44 UPN kann bis zu 6 B 44 160 versorgen,
bei 7 oder 8 B 44 160 müssen 2 Netzteile B 44 UPN parallel geschaltet werden.
– 1 Hutschienen-Netzteil B 44 HSN kann bis zu 4 B 44 160 versorgen,
bei 5 - 8 B 44 160 müssen 2 Netzteile B 44 HSN parallel geschaltet werden.
„ Der externe Anschluss kann für eine frei programmierbare Funktion verwendet werden:
– 1 Schließer/Schalter (potentialfrei) für Stoß-/Querlüftung oder
– 1 Hygrostat für die bedarfsgeführte Steuerung oder
– 1 bis 3 Abluftventilator-Schnittstelle/n B 44 AVS für die Integration von bis zu 3 bauseits vorhandenen
Abluftventilatoren (z. B. Vallox BAW 90) für eine Netzspannung von 230 V.
Optional kann über den USB-Anschluss ein Laptop/Computer angeschlossen werden, um über die Soft-
„
ware Basic Connect das Bedienelement zu konfigurieren.
Abbildung 3:
Netzteil
B44 UPN
Bedien-
element
B 44 BE
PC mit Software
„BasicConnect"
(Inbetriebnahme)
HINWEIS
Das dezentrale Lüftungsgerät B 44 160 ist nur für den Betrieb in einer Wandhülse B 44 WH 160 / B 44 WH-L 160
oder der Wandhülse aus dem Rohbaupaket B 44 RP WH-LE 160 vorgesehen. Außerdem ist für den Betrieb ein
Bedienelement B 44 BE und ein Netzteil B 44 UPN oder B 44 HSN notwendig.
Übersicht B 44 160
230 V ~
~
oder
12 V=
B44 HSN
2
Steuerleitung
GND / 12 V / PWM1 / PWM2
2
Hygrostat
USB oder
B 44 AVS
Schalter (bauseits)
oder
! ! potentialfrei ! !
Intensiv/Quer/Ruhe
3 B 44 160
Verteiler
4 3
B 44 160
4
3 B 44 160
230 V ~
Abluft-
ventilator
BAW 90
3
B 44 160
max. 8 Geräte B 44 160
B 44 AB-W-T 160
B 44 WH 160 (gekürzt)
B 44 AB-W 160
B 44 WH 160
B 44 AB-W 160
B 44 WH-L 160
B 44 WH 160
B 44 RP WH-LE 160
