Schaltpläne
GEFAHR
Lebensgefahr durch Stromschlag!
–
Vor Öffnen eines Gerätes das Gerät spannungsfrei schalten und ggf. gegen versehentliches Wieder-
einschalten sichern! Nach dem Abschalten 5 Minuten warten, bis die Kondensatoren im Netzteil entladen
sind.
–
Elektrische Installationen dürfen nur durch eine zugelassene Elektrofachkraft, entsprechend der örtli-
chen Vorschriften, ausgeführt werden.
–
Das Netzteil B 44 UPN muss so in einer Unterputzdose montiert sein, dass es während des Betriebs nicht
zugänglich ist.
–
Während eines Gewitters nicht am Gerät oder den Leitungsverbindungen arbeiten.
–
Nach Arbeiten an der Elektroinstallation die Schutzmaßnahmen testen.
WARNUNG
Unfallgefahr bei Montage und Wartung!
–
Montage-, Inbetriebnahme-, Reparatur- und Servicearbeiten dürfen nur durch einen autorisierten Fach-
betrieb ausgeführt werden.
–
Beachten Sie bei allen Arbeiten die allgemein gültigen Arbeitsschutz- und Unfallverhütungsvorschriften
sowie die behördlichen Vorschriften und Richtlinien.
–
Befolgen Sie alle Sicherheitsvorschriften, Warnhinweise und Anweisungen des Herstellers in dieser An-
leitung und in der Anleitung zum Lüftungsgerät sowie die der Versorgungsbetriebe.
–
Führen Sie nur Arbeiten aus, die für Sie bestimmt sind und führen Sie diese nur aus, wenn Sie sicher sind,
dass Sie diese gefahrlos und fachgerecht ausführen können.
6.1
Kabel
HINWEIS
Fernmeldekabel werden mit dem Durchmesser und Installationskabel mit dem Querschnitt angegeben!
Für die Elektroinstallation können bspw. folgende Kabel verwendet werden:
J-Y (ST) Y 2x2x0,8 (der Durchmesser 0,8 mm entspricht einem Querschnitt von ca. 0,5 mm²)
„
NYM-J 3x1,5 (1,5 mm²)
„
6.2
Schaltpläne

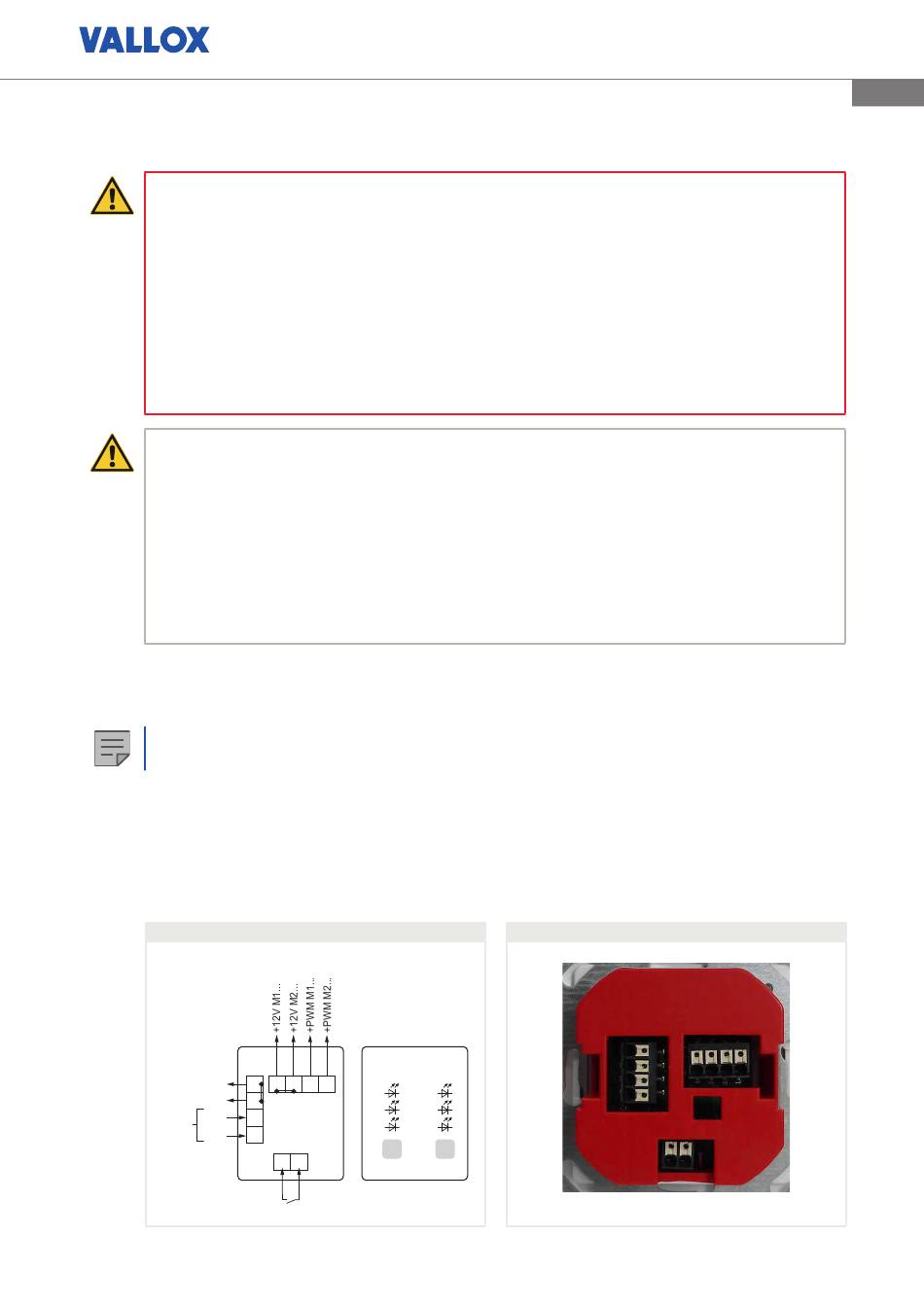

Abbildung 23:
Anschlüsse am Bedienelement
B 44 BE (Bedienelement)
7
GND M2...
6
GND M1...
5
GND
12 V
4
+
Externer Kontakt (Schalter / B 44 AVS / Hygrostat)
© Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de
P21010
10 11
8 9
H3
H6
H2
H5
H1
H4
S1
S2
1
2
B 44 160 – Dezentrales Lüftungsgerät DN 160
Betriebs- und Montageanleitung
Abbildung 24:
Anschlussklemmen B 44 BE
7
6
5
4
1 2
Änderungen vorbehalten, Stand 02/2020
25
8
10
9
11
