3.4

Anschluss an das Luftkanalsystem

Der Anschluss an das Kanalsystem erfolgt entsprechend der Planung.
VORSICHT
Verletzungsgefahr durch schnell rotierende Ventilatoren!
Sicherstellen, dass die Ventilatorlaufräder im Betrieb nicht berührt werden können.
Als Berührungs schutz des Ventilatorlaufrads muss auf der Zu- und Fortluftseite immer ein Luftka-
nal mit einer Mindestlänge von 2 Metern angeschlossen werden, der nur mit Hilfe von Werkzeu-
gen demontiert werden kann.
ACHTUNG
Um die angegebene Leistung des Herstellers zu erreichen, muss ein direkter Luftkanal (mindes-
tens 1 Meter lang) an alle Aus gangsstutzen angeschlossen werden.
Der Luftkanal zu den Eingangsstutzen, muss so angeschlossen sein, dass eine gleichmäßige Luft-
strömung im gesamten Profil des Stutzens erreicht wird.
Bei Unterbrechung der Montage oder bei starker Staubbildung, müssen alle Öffnungen des
Geräts abgedeckt sein, so dass die Oberflächen, die in Kontakt mit der Außenluft kommen, vor
Witterungsbedingungen geschützt, trocken und sauber bleiben!
HINWEIS
Bei erhöhten Anforderungen an den Schallschutz kann eine Entkopplung über Segeltuchstutzen
(Zubehör) erfolgen, Montage siehe
Das Kanalnetz ist nach den technisch geltenden Normen und Regeln zu realisieren und muss das
Eigengewicht über bauseitige Installationen abfangen.
Der Außen- und Fortluftkanal muss diffusionsdicht gegen Schwitzwasser gedämmt sein.
3.5 Montage des Lüftungsgeräts
HINWEIS
Die Vario-Geräte können sowohl stehend als auch an der Decke hängend montiert werden.
Bei der Montage ist der Mindestplatzbedarf für Bedienung und Wartung einzurechnen; siehe
Abmessungen" auf Seite
Für den Platzbedarf müssen auch Anbauteile wie Warmwasser-Heizregister und/oder Kühlregister
beachtet werden.
3.5.1

Auspacken

1. Entfernen Sie die Transportleisten.

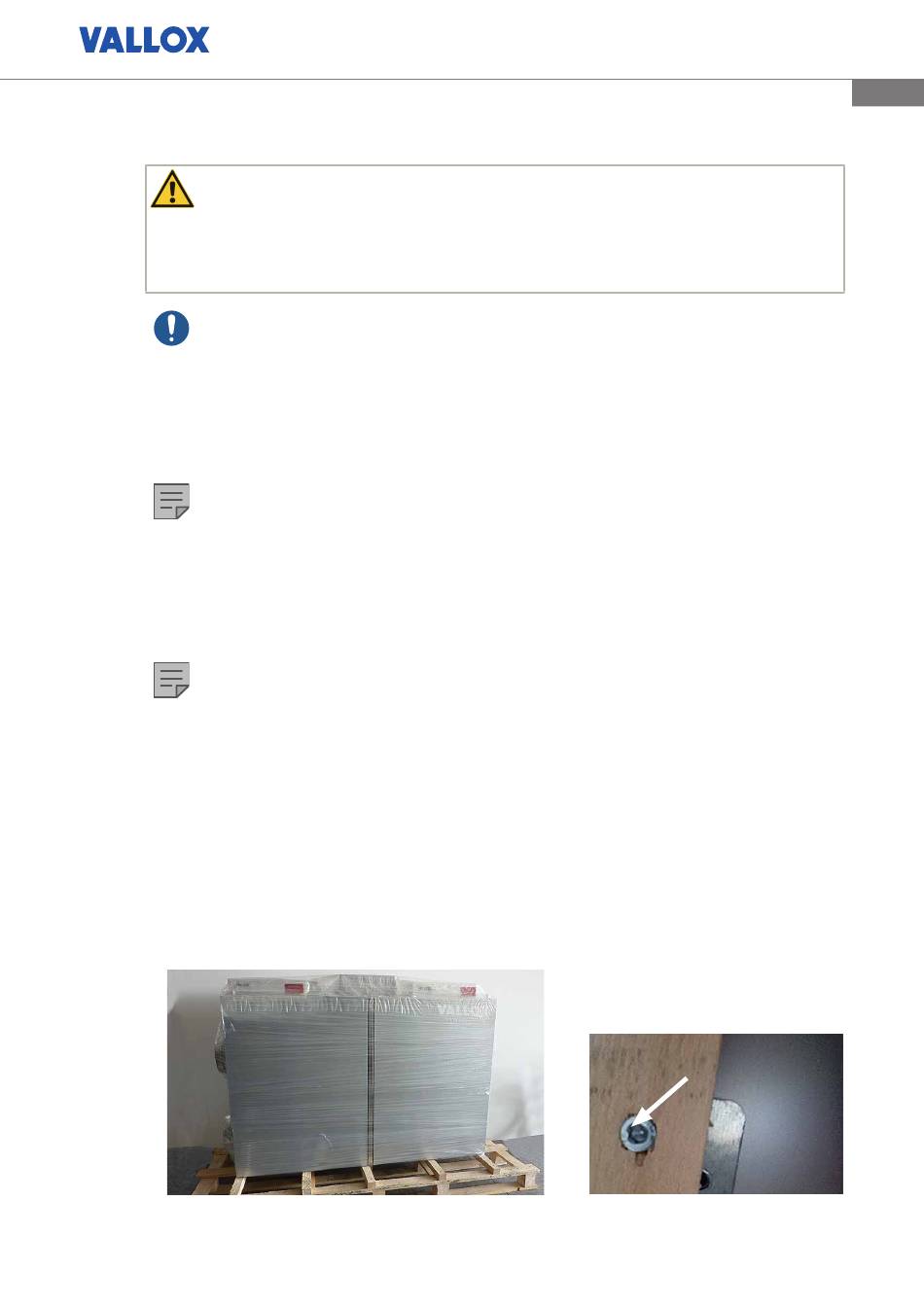

2. Entfernen Sie die Folie, die um Gerät und Zubehör gewickelt ist (siehe Abb.).
3. Entnehmen Sie die Filter sowie den Karton mit dem Zubehör oben auf dem Gerät.
4. Das Gerät ist von unten mit 4 / 5 oder 6 Inbusschrauben (Transportsicherung entsprechend dem Geräte-
typ) über die Befestigungspunkte für die Stellfüße bzw. Aufhängungen an der Palette festgeschraubt.
Stellen Sie sicher, dass das Gerät nicht kippen kann und entfernen Sie die Transportsicherung.
