B 44 160 – Dezentrales Lüftungsgerät DN 160
Betriebs- und Montageanleitung
18

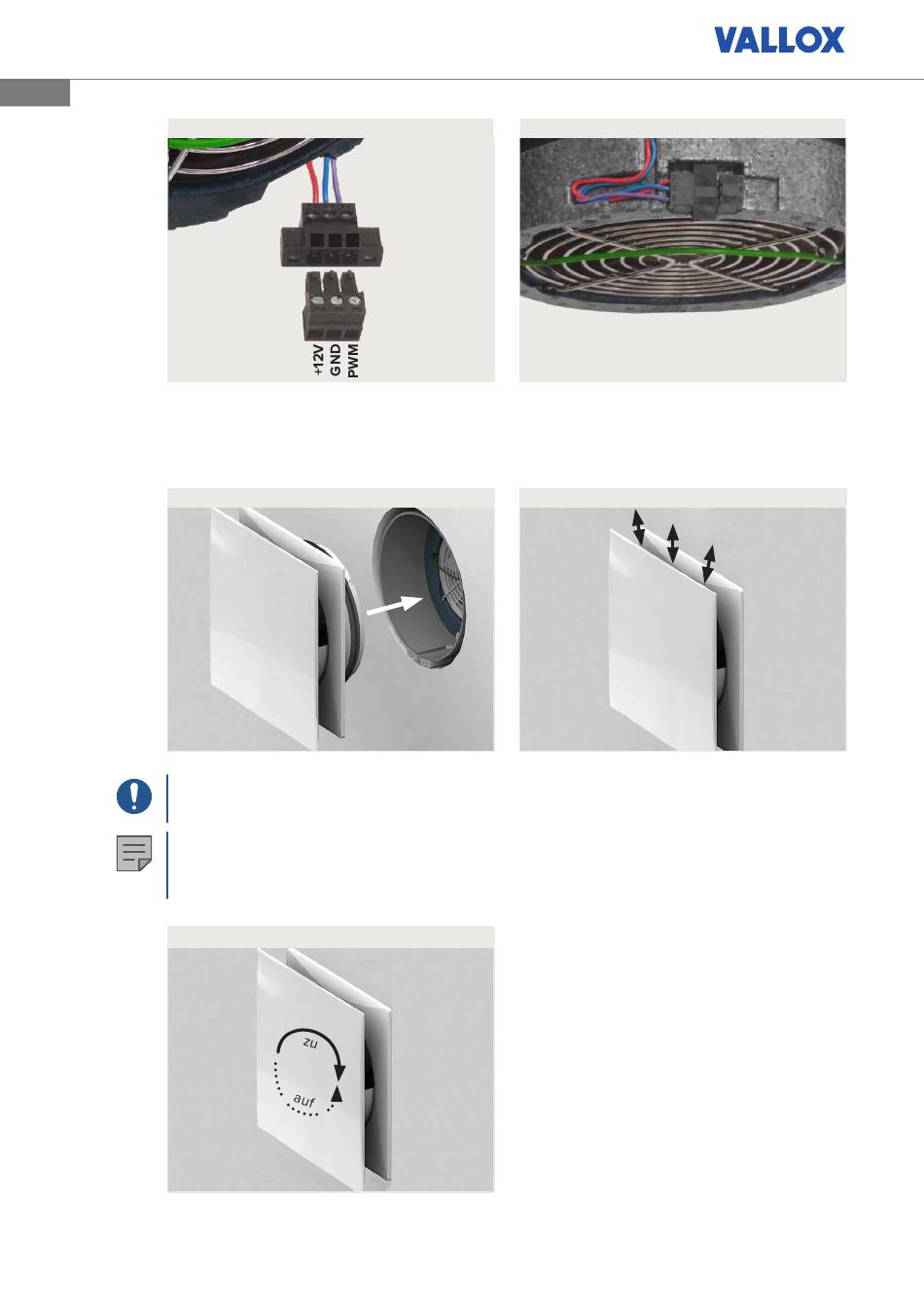

Abbildung 12:
Stecker für
Steuerleitung
Innenblende montieren / einstellen
11. Stecken Sie die Innenblende mit der Ausströmöffnung nach oben in die Wandhülse.
Abbildung 14:
ACHTUNG
Steuerleitung beim Einschieben nicht quetschen oder knicken.
HINWEIS
Die Ausströmöffnung muss oben sein. Bei Bedarf können zusätzlich Schallmodule (Zubehör) in die Wand-
hülse eingeführt werden.
Abbildung 16:
B 44 160 – Montage – Punkt 06 -08
rt bl vi
B 44 160 – Montage – Punkt 11
B 44 160 – Innenblende schließen/öffnen
Abbildung 13:
B 44 160 – Montage – Punkt 09
Kabelführung am EPP-Gehäuse
HINWEIS: Ventilatoreinheit mit Stecker unten
in die Wandhülse einschieben!
Abbildung 15:
B 44 160 – Montage – Punkt 11
Ausströmöffnung
Bei Auslieferung ist die Innenblende vollständig
geöffnet.
Durch Drehen im Uhrzeigersinn lässt sich die Innen-
blende schließen. Nach 2 Umdrehungen ist die Aus-
strömöffnung der Innenblende komplett geschlos-
sen – dann kann keine Lüftung erfolgen.
oben
