2.1
Basic -
Die Lüftungsgeräte B 210 SC und B 340 SC sind kompakte und steckerfertige zentrale Lüf-
tungsgeräte für Wohnungen und kleine Reihenhäuser.
Varianten
Sie eignen sich auch für Großprojekte in der energetischen Sanierungen von Wohnungen und
Mehrfamilienhäuser.
» Das B 210 SC hat eine maximale Luftleistung von 205 m³/h.
» Das B 340 SC hat eine maximale Luftleistung von 310 m³/h.
Jedes der Basic-Geräte ist erhältlich für Außenluftansaugung rechts oder links.
2.2 Komponenten
Das Gehäuse des Basic-Lüftungsgeräts besteht aus einem hoch-wärmedämmenden EPP, das
in einem Gehäuse aus verzinktem und pulverbeschichteten Stahlblech eingefasst ist.

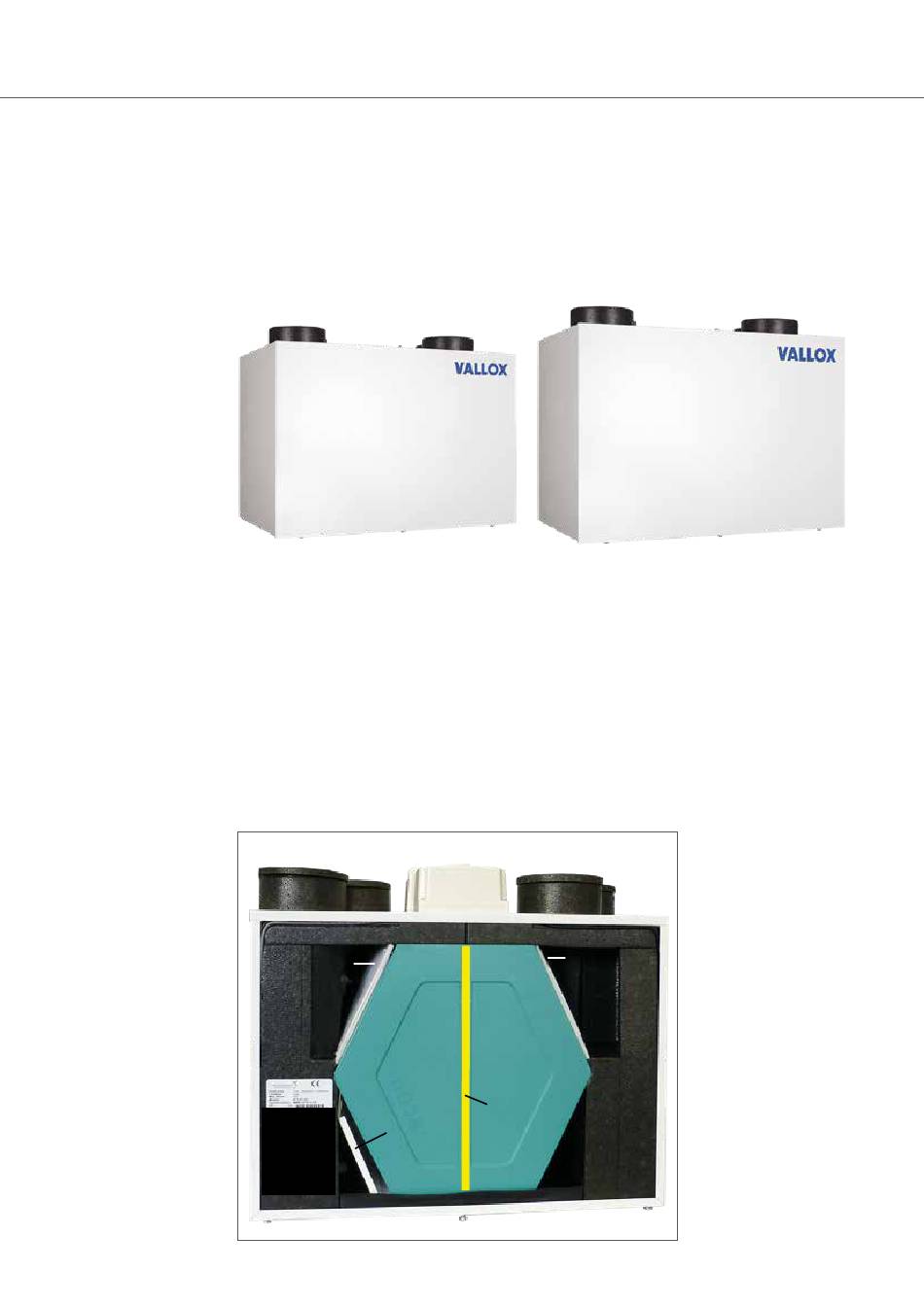

Das Lüftungsgerät besteht im Wesentlichen aus (siehe auch untenstehende Abbildung):
» 1 Kreuz-Gegenstrom-Wärmetauscher für die Wärmerückgewinnung
» 2 Geichstrom-Ventilatoren (wartungsfrei) für einen stromsparenden Betrieb
» 1 temperaturabhängiges Bypass-Element für die Umgehung der Wärmerückgewinnung
» 2 Filter (G4) in Abluft und Zuluft sorgen für den hygienischen Lufttransport
» 1 Pollenfilter (F7) für die Zuluft ist als Zubehör für das B 340 SC erhältlich
(Wirkungsgrad bis > 90%) mit Gurtband zum Herausziehen.
Anschlussstutzen: Zu- und Abluft sowie Außen- und Fortluft
Filter G4
Wärmetauscher
Bypass-
Zuluft-
Element
oder
Fortluft-
Ventilator
Filter G4
Zuluft-
Gurtband
oder
Fortluft-
Ventilator
B 210 SC / B 340 SC
5
