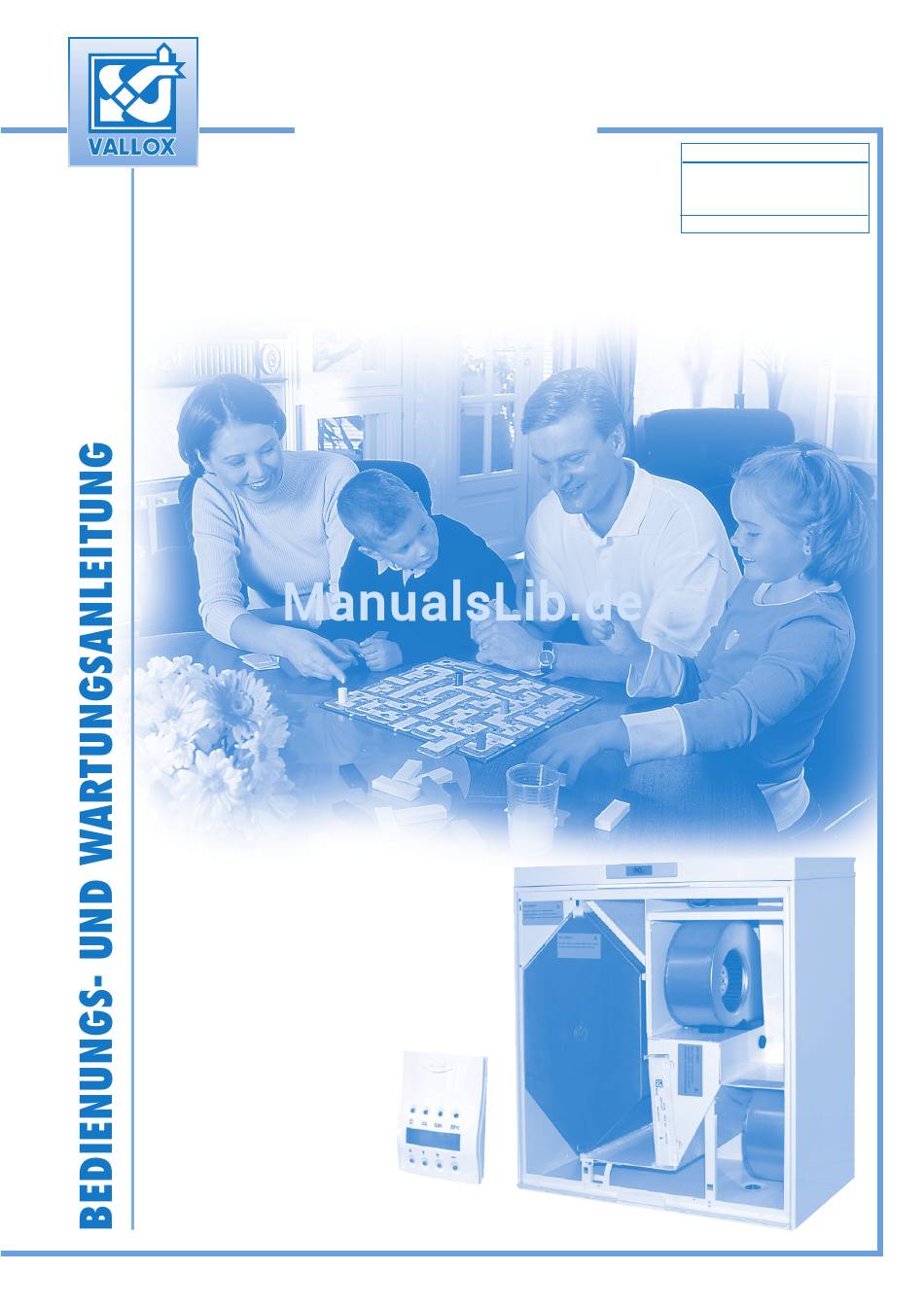

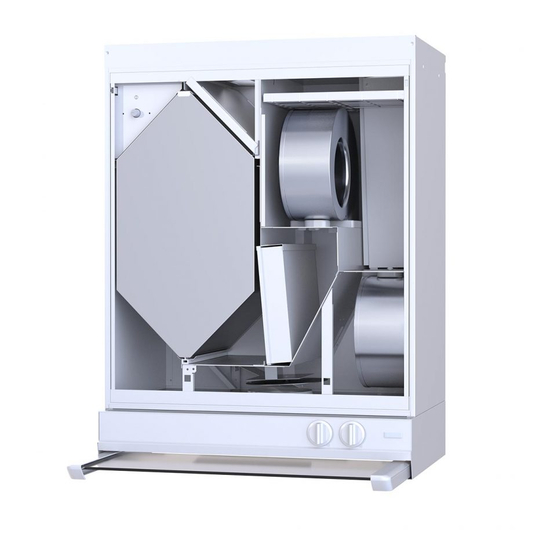

LUFTAUSTAUSCHGERÄT FÜR ZULUFT UND ABLUFT
MIT WÄRMERÜCKGEWINNUNG
MODELLE
VALLOX 90 SE R
VALLOX 90 SE L
DIGIT
SED
ELEKTRONISCHER REGLER
MIT LCD-ANZEIGE
Vallox
90
SE
• 1.09.332D
• 10.4.2009
• Typ 3520
© VALLOX
Typennummer 3520
Zertifikatnummer des
Technischen Forschungszentrums
von Finnland (VTT)
Modell mit Gleichstromventilator C326/05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vallox VALLOX 90 SE R

Inhaltszusammenfassung für Vallox VALLOX 90 SE R

  • Seite 1 • 10.4.2009 • Typ 3520 © VALLOX Typennummer 3520 Zertifikatnummer des Technischen Forschungszentrums von Finnland (VTT) Modell mit Gleichstromventilator C326/05 LUFTAUSTAUSCHGERÄT FÜR ZULUFT UND ABLUFT MIT WÄRMERÜCKGEWINNUNG MODELLE VALLOX 90 SE R VALLOX 90 SE L DIGIT ELEKTRONISCHER REGLER MIT LCD-ANZEIGE...

  • Seite 2: Inhaltsverzeichnis

    KURZANLEITUNG VALLOX 90 SE Modelle FÜR DEN ALLTAGSGEBRAUCH Typennummer: 3520 Das Gerät VALLOX 90 SE hat eine Grundeinstellung Modelle Ihrer Wohnung für normale Bedingungen. Eine Die Buchstaben L/R hinter der Gerätebezeichnung geben die Lage der Regelung des Luftaustauschs ist in erster Linie in Aussenluftansaugung an.

  • Seite 3: Drei Fragen Zum Luftaustausch

    VALLOX 90 SE DREI FRAGEN ZUM LUFTAUSTAUSCH 1. DREI FRAGEN ZUM LUFTAUSTAUSCH JAHRESKALENDER 1.1. Warum die Raumluft austauschen? Herbst Eine gute Lüftung fördert gesundes Wohnen, sie ist gut für die Bewohner und für das Gebäude. Die • Grobfilter waschen oder austauschen und...

  • Seite 4: Bedienungsanleitung Vallox 90 Se

    Auch bei leerstehender Wohnung regeln die Fühler den Luftaustausch automatisch auf ein optimales Niveau. 2.1. Einschalten 1. Stecker an das Stromnetz anschließen. Das Gerät VALLOX 90 SE ist jetzt betriebsbereit. 2. Gerät einschalten und an der Reglereinheit die Lüftungsleistung wählen. Zum Gerät gehören eine oder mehrere Reglereinheiten. Siehe Bedienungsanleitung der Reglereinheit, Punkt 3.2.1.

  • Seite 5: Regelung Des Luftaustauschs Mit Dem Kohlendioxidfühler

    Grenzen. 2.7. Regelung des Luftaustauschs mit Fernüberwachungssystem (Zusatzausstattung) • Das Gerät VALLOX 90 SE kann mit dem als Zusatzausstattung erhältlichen EIB- oder LON- Wandler an ein Fernüberwachungssystem angeschlossen werden. • Beim Anschluss des VALLOX 90 SE an ein Fernüberwachungssystem muss die Kompatibi- lität der Teile überprüft werden.

  • Seite 6: Nachheizung

    +3 °C, siehe Punkte 3.3.19 und 3.3.20), schaltet er ein. Vorheizung • VALLOX 90 SE ist auch mit einem elektrischen Vorheizregister ausgestattet. Mit dem Vor- heizregister kann ein Reifbeschlag des Wärmetauschers verhindert werden, ohne den Zuluftventilator anzuhalten. Falls das Vorheizregister eingeschaltet werden soll, muss der Einstellwert der Vorheizung auf +5 °C geändert werden (Werkseinstellung ist –3 °C, siehe Punkt 3.3.21).

  • Seite 7: Wartungsanzeige

    • Bei sonstigen Störungen sind die Kontakte geschlossen. 2.16. Luftfilterung Im Gerät VALLOX 90 SE werden Abluft und Zuluft vor den Ventilatoren grob gefiltert. An der Zuluftseite des Gerätes sind Fein- und Grobfilter der Klassen F7 (B) und G3 (A) eingebaut, an der Abluftseite ein Grobfilter der Klasse G3 (C).

  • Seite 8: Reglereinheit

    VALLOX 90 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT Reglereinheit Starttaste Nach oben blättern 3.1 Tastatur Mit dieser Taste wird das Luftaustauschgerät ein- und Mit dieser Taste kann in der Anzeige nach oben ausgeschaltet. Wenn die Leuchtanzeige leuchtet, ist geblättert werden. das Gerät eingeschaltet.

  • Seite 9: Einstellungsmenü

    VALLOX 90 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT Einstellungsmenü Der Übergang vom Bedienmenü zum Einstellungsmenü erfolgt wie in Punkt 3.2.2. beschrieben. Mit den Blättertasten (siehe Punkt 3.1, Abbildungstexte 5 und 6) kann in den Anzeigen des Einstellungsmenüs (Punkte 3.3.1. – 3.3.26.) geblättert werden.
  • Seite 10 VALLOX 90 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT 3.3.14. Einstellung des Gleichstromventilators der Zuluftseite Der gewünschte Regelwert für den Gleichstromventilator wird mit den + und – Tasten gewählt. Die DC-Ventil.Zuluft Drehzahl des Zuluftventilators kann durch Eingabe eines geringeren Prozentwertes gesenkt werden. 100% Falls im Lüftungsgerät Wechselstromventilatoren eingebaut sind, hat diese Regelung keinen Einfluss...

  • Seite 11: Wochenuhrsteuerung

    VALLOX 90 SE BEDIENUNGSANLEITUNG DER REGLEREINHEIT 3.4. Wochenuhrsteuerung 3.4.1. Programmieren des Wochenprogramms Mit dem Wochenprogramm kann die gewünschte Ventilatorleistung (Ventilator-Grundleistung) und die Zulufttemperatur für jeden Wochentag und für jede Stunde eingestellt werden. Das Wochenprogramm Exit überschreibt die manuell eingegebenen Regelungen.

  • Seite 12: Wartungsanleitung

    WARTUNGSANLEITUNG 4.1 Vor Beginn der Wartungsarbeiten Beim Öffnen der Gerätetür des VALLOX 90 SE unterbricht der Sicherheitsschalter (T) die Stromzufuhr. Ziehen Sie trotzdem noch den Geräterstecker heraus. Ziehen Sie immer den Stecker heraus, bevor Sie mit Wartungsarbeiten am Gerät VALLOX 90 SE beginnen. Die Nach- und Vorheizregister des Gerätes sind PTC-Widerstände.

  • Seite 13: Ventilatoren

    VALLOX 90 SE WARTUNGSANLEITUNG 4.3. Ventilatoren Bei der Wartung der Filter und des Wärmetauschers die Ventilatoren auf Sauberkeit überprüfen. Bei Bedarf die Ventilatoren reinigen. Zur Reinigung können die Ventilatoren aus dem Gerät herausgenommen werden. Die Laufräder des Ventilators können mit Druckluft saubergeblasen oder mit einem Pinsel abgebürstet werden.
  • Seite 14 VALLOX 90 SE FUNKTIONSSTÖRUNGEN STÖRUNG URSACHE MASSNAHME In die Wohnung kommt • Die Luft kühlt in den Kanälen auf dem • Isolierung der Luftkanäle auf dem Dachboden überprüfen. Dachboden ab. kalte Außenluft. • Wenn der Wärmetauscher ver¬eist ist, Einstellwert für den •...
  • Seite 15 VALLOX 90 SE FUNKTIONSSTÖRUNGEN FUNKTIONSSTÖRUNGEN STÖRUNG URSACHE MASSNAHME Meldung "Busfehler" in der • Verdrahtungsfehler im Kohlendioxidfühler, • Wartungsfirma verständigen: Schaltungen müssen überprüft in der Reglereinheit oder im Feuchtefühler. und gegebenenfalls instandgesetzt werden. Anzeige, Gerät läuft auf Lüftungsstufe 1 (Ventilator- leistung überprüfen) Meldung "Einfriergefahr"...
  • Seite 16 5620 Bremgarten TELEFON 056 631 64 34 056 631 64 35 MAIL duc.lufttechnik@bluewin.ch INTERNET www.duclufttechnik.ch Vallox Oy • Myllykyläntie 9-11• FINN-32200 Loimaa • Tel. +358 10 7732 200 • www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
