  • Seite 1 MODELLE: VALLOX DIGIT SE VALLOX DIGIT SE VKL...

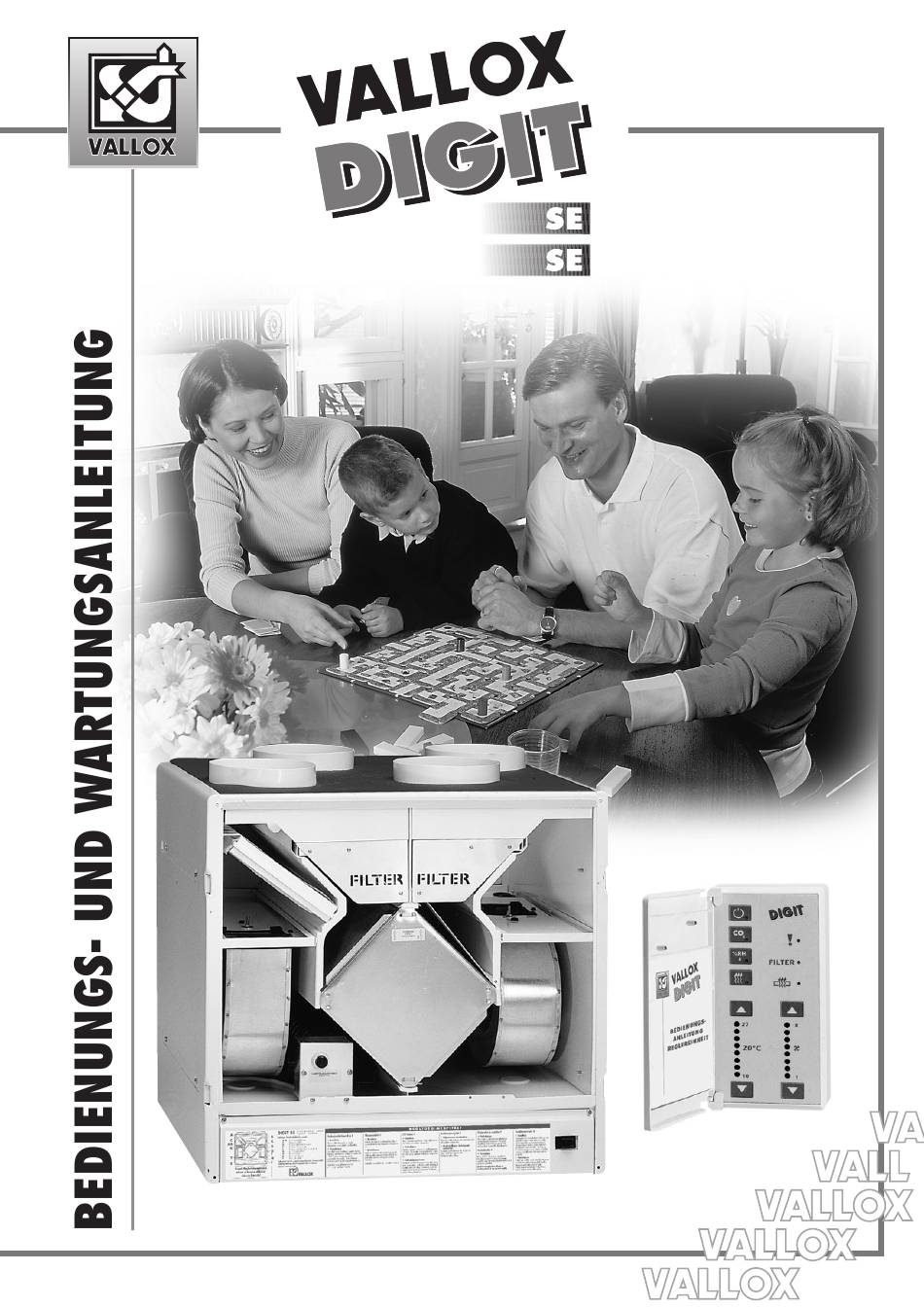

  • Seite 2: Bedienungs- Und Wartungsanleitung Kwl Digit Se

    • KWL digit SE - L Außenluftansaugung links Die Abbildungen in der Bedienungs- und Wartungsanleitung zeigen das KWL digit SE–R. Beim KWL digit SE - L, ist die Anordnung der Filter, Ventilatoren, Bypassklappe,..spiegelbildlich. Das KWL digit SE wird standardmäßig mit einer Reglereinheit, manuell schaltbar geliefert.

  • Seite 3: Inhaltsverzeichnis

    DREI FRAGEN ZUM LUFTAUSTAUSCH Praktische Tips für den Alltag: 1.1. Warum Raumluft austauschen? Seite 4 Ihr VALLOX DIGIT SE ist für normale Wohnverhältnisse Woran erkennt man einen ausreichenden Luftaustausch? Seite 4 grundeingestellt. Eine Regelung des Luftaustauschs Wieviel Luft wird ausgetauscht?

  • Seite 4: Drei Fragen Zum Luftaustausch

    VALLOX DIGIT SE / SE VKL DREI FRAGEN ZUM LUFTAUSTAUSCH DREI FRAGEN ZUM LUFTAUSTAUSCH JAHRESKALENDER 1.1. Warum die Raumluft austauschen? Herbst Eine gute Lüftung fördert gesundes Wohnen. Sie ist gut für die Bewohner, aber auch für das Gebäude. • Grobfilter waschen oder austauschen und...

  • Seite 5: Bedienungsanleitung Vallox Digit Se

    Die Fühler regeln den Luftaustausch automatisch auf ein optimales Niveau, auch wenn die Wohnung leersteht. 2.1. Einschalten 1. Stecker ans Stromnetz anschließen. VALLOX DIGIT SE ist jetzt betriebsbereit. LON-Wandler 2. Gerät einschalten und an der Reglereinheit die geeignete Lüftungsstufe wählen. Es sind -Fühler...

  • Seite 6: Regelung Des Luftaustauschs Über Co -Fühler

    Luftaustauschzone unter dem Einstellwert bleibt. Ist mehr als ein Fühler installiert, er- folgt die Regelung der Ventilatorstufen nach dem höchsten Messwert. • An das Gerät DIGIT SE können als Zusatzausstattung 1 bis 5 Stück CO - Fühler ange- schlossen werden.

  • Seite 7: Konstanttemperatur-Regelung Der Zuluft

    Konstanttemperatur-Regelung der Zuluft 2.9. • Die Regelung der Nachheizung beim DIGIT SE erfolgt proportional: Wenn die gewählte Temperatur mehr als 2,5 °C über der Zulufttemperatur liegt, ist das Register zu 100 % eingeschaltet; wenn die Temperaturdifferenz abnimmt, verringert die Elektronik automa- tisch die Einschaltzeit des Registers in Perioden von zwei Minuten.

  • Seite 8: Filterüberwachung

    • Die Funktion wird an der Reglereinheit eingeschaltet (siehe Seite 3.3.9). 2.19 Luftfilterung Im Gerät DIGIT SE wird die Abluft und die Zuluft vor den Ventilatoren gefiltert. An der Zuluftseite sind Fein- und Grobfilter der Klassen EU7 (B) und EU3 (A) eingebaut, an der Abluftseite ein Grobfilter der Klasse EU3 (A).

  • Seite 9: Bedienungsanleitung Für Die Reglereinheit

    VALLOX DIGIT SE / SE VKL BEDIENUNGSANLEITUNG FÜR DIE REGLEREINHEIT BEDIENUNGSANLEITUNG FÜR DIE REGLEREINHEIT BEDIENUNGSANLEITUNG FÜR DIE REGLEREINHEIT Tastatur Funktion der Reglereinheit Das Luftaustauschgerät kann mit bis zu 8 Reglereinheiten EIN-/AUS-TASTE gesteuert werden, auf denen allen die zuletzt geregelten Zum Ein- und Ausschalten des VALLOX DIGIT Funktionen angezeigt werden.

  • Seite 10: Grundbetrieb

    VALLOX DIGIT SE / SE VKL GRUNDBETRIEB Grundbetrieb 3.2.1 Einschalten des Gerätes VALLOX DIGIT SE 3.2.1 Es besteht die Möglichkeit, ein unnötiges Ein: Abschalten des Geräts zu verhindern. Siehe Kurz die -Taste drücken Punkt 3.3.9, „Blockierung und Freigabe der (Anzeige leuchtet auf).

  • Seite 11: Co 2 -Regelung (Zusatzausstattung)

    VALLOX DIGIT SE / SE VKL GRUNDBETRIEB 3.2.4 -Regelung (Zusatzausstattung) 3.2.4 Aktivierung der CO -Regelung Wenn kein Fühler angeschlossen ist, leuchtet die Anzeige nur kurz auf. Kurz die -Taste drücken Die Anzeige erlischt. FILTER DIGIT SE ändert die Ventilatorgeschwindig- keit so, dass der Kohlendioxidgehalt der...

  • Seite 12: Einstellungen

    VALLOX DIGIT SE / SE VKL EINSTELLUNGEN 3.3. Einstellungen 3.3.1 Werkseinstellungen für das Modell VALLOX DIGIT SE: Grundlüftungsstufe Maximal-Lüftungsstufe -Regelung = 900 ppm CO Feuchte-Regelung = Automatik Regelintervall = 10 Min. Gefrierschutz (Zellen) = 4 °C Schalthysterese Gefrierschutz = 3 °C Einstellung der Vorheizung = 6 °C, wenn Vorheizung ansonsten 1 °C...

  • Seite 13: Änderung Des Einstellwertes Der Feuchte-Regelung

    VALLOX DIGIT SE / SE VKL EINSTELLUNGEN 3.3.4 Änderung des Einstellwertes der Feuchte-Regelung LINKE LED-SÄULE -Taste 10 Sekunden gedrückt halten. 3.3.4 Das %RF-Anzeigelicht (% relative Feuchte) und die linke LED-Säule (A) beginnen zu blinken; dies zeigt den Einstellmodus an. FILTER...
  • Seite 14 VALLOX DIGIT SE / SE VKL EINSTELLUNGEN 3.3.7 Änderung des Regelungsintervalls der CO - und Feuchte-Fühler, des Zeitintervalls der Wartungsanzeige sowie Wahl der Funktion der Zuluft Kaskadenregelung, der Wasser- / Elektroregister und des Kamin- / Stoßlüftungsschalters. Die Taste (C) gleichzeitig mit dem Ein- 3.3.7...
  • Seite 15 VALLOX DIGIT SE / SE VKL EINSTELLUNGEN 3.3.9 Blockierung und Freigabe der Reglereinheit 3.3.9 Blockierung der Reglereinheit Die Taste gleichzeitig mit dem Einschalten des Netzstroms drücken. Die Taste solange FILTER gedrückt gehalten, bis alle LED-Leuchten erlöschen; nach einer Freigabe, bis sie normal aufleuchten.

  • Seite 16: Anzeigen

    VALLOX DIGIT SE / SE VKL EINSTELLUNGEN 3.4.1 Anzeigen LINKE LED-SÄULE 3.4.1 Anzeige des CO -Gehalts ppm CO Die Taste (E) 10 Sekunden lang gedrückt gehal- FILTER 1501-1000 ten, bis das CO -Anzeigelicht blinkt und die linke 1201-1500 LED-Säule (A) den tatsächlichen Kohlendioxidgehalt...

  • Seite 17: Wartungsanleitung

    Der Feinfilter (B) kann nicht gewaschen werden. Er ist im Zusammenhang mit der Filter und Wärmerückgewinnungszellen für VAL- LOX DIGIT SE. Es gibt Geräte für Rechts- und Links- Reinigung der EU3-Filter mit der Bürstendüse eines Staubsaugers vorsichtig zu reinigen. händer. Beim Rechtshänder-Modell (R) kommt die Dabei ist darauf zu achten, dass das Filtermaterial nicht beschädigt wird.

  • Seite 18: Filterüberwachung

    VALLOX DIGIT SE / SE VKL WARTUNGSANLEITUNG 4.3. Filterüberwachung Für das Gerät DIGIT SE ist als Zusatzausstattung eine Filterüberwachung erhältlich. Die Anzeigeleuchte für die Filterüberwachung leuchtet normalerweise - bei sauberem Filter - auf den Ventilatorstufen 7 und 8; hierbei sind keinerlei Wartungsmaßnahmen erforderlich.

  • Seite 19: Vorgehensweise Bei Funktionsstörungen

    VALLOX DIGIT SE / SE VKL FUNKTIONSSTÖRUNGEN FUNKTIONSSTÖRUNGEN STÖRUNG URSACHE MASSNAHME o Die Luft kühlt in Dachbodenkanälen ab. • Isolierung der Dachbodenkanäle überprüfen. 1 In die Wohnräume gelangt kalte o Der Wärmetauscher ist vereist, so dass die • Wenn der Wärmetauscher vereist ist, Ein-stellwert für Frost- Abluft die Außenluft nicht anwärmen kann.
  • Seite 20 Grundlüfterstufe oder der Lüfterstufe 1 ein. Alle anderen gewählten Regelungen und Einstellwerte bleiben im Speicher des Gerätes erhalten. Vallox Oy • FIN-32200 LOIMAA • Telefon +358 2 7636 300 • Telefax +358 2 7631 539 Internet: www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
