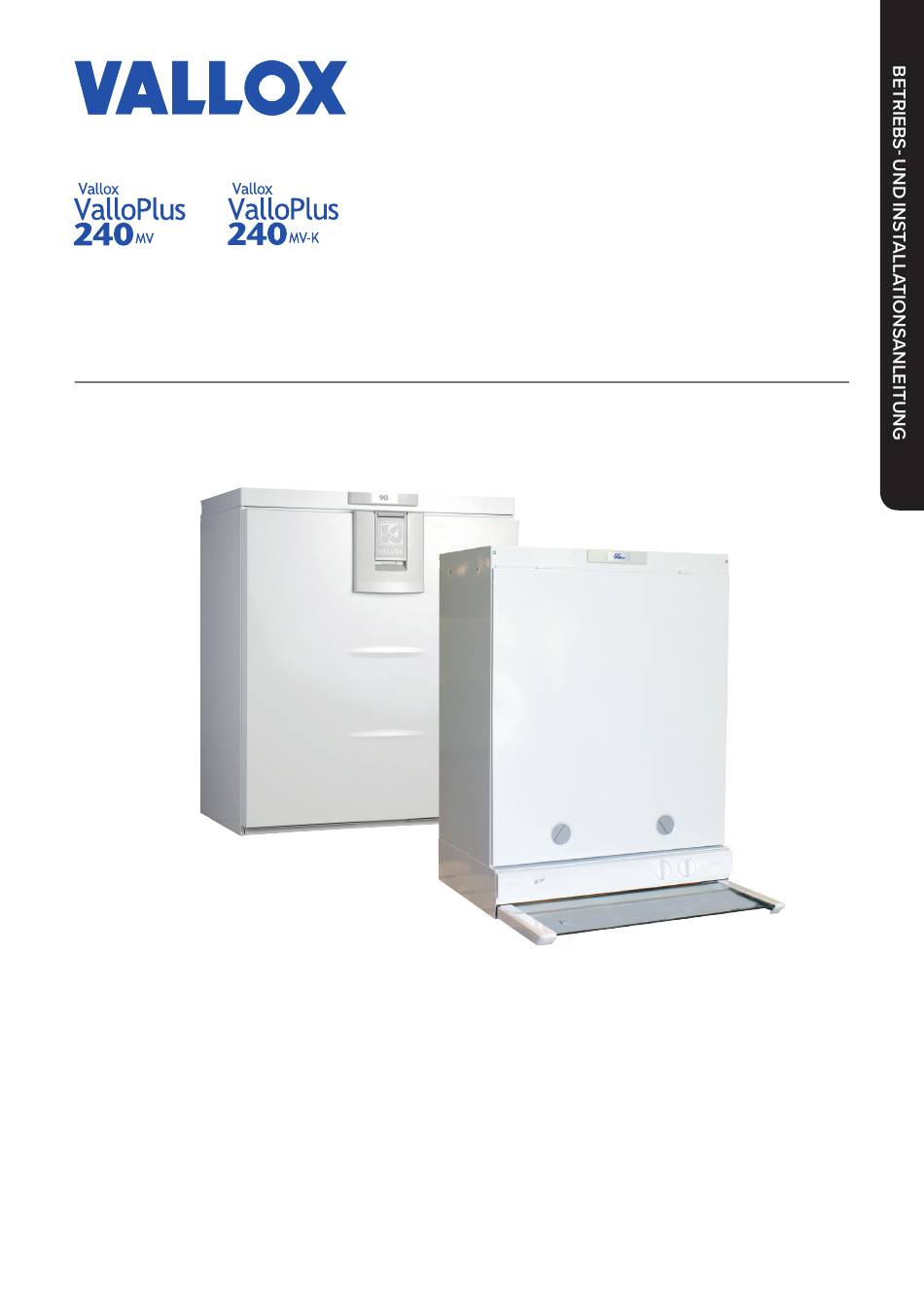

- Seite 1 Model Dokument ValloPlus 240 MV D5317 ValloPlus 240 MV-K ValloPlus 240 MV-E Gültig ab 3.2.2015 3527 Aktualisiert 3528 17.4.2019 Betriebs- und Installationsanleitung Lüftungsgeräte...
-
Seite 2: Inhaltsverzeichnis
MV Lüftungsgerät beim ValloPlus 240 MV, 240 MV-K ....... . . 14 MyVallox Cloud-Service Abmessungen und Kanal-Anschlüsse . -
Seite 3: Sicherheit
Kinder dürfen nicht mit BESTIMMUNGSGEMÄSSE VERWENDUNG dem Gerät spielen. Vom Benutzer ausgeführte Alle Vallox Lüftungsgeräte wurden entwickelt, um für eine Reinigungs- und Wartungsarbeiten angemessene und kontinuierliche Belüftung von Wohnge bäuden zu sorgen, so dass keine Gefährdung der Gesundheit besteht und die dürfen von Kindern... -
Seite 4: In Der Anleitung Angegebene Sicherheitszeichen
Das ValloPlus 240 MV-E ist mit einem Enthalpie-Wärmetauscher ausgeliefert. MONTAGEOPTIONEN: • ValloPlus 240 MV kann mit einer Montageplatte entweder an der Wand oder an der Decke (optional) montiert werden. • ValloPlus 240 MV-K kann nur an der Wand montiert werden. -
Seite 5: Hauptkomponenten
HAUPTKOMPONENTEN ValloPlus 240 MV Abbildung: R-Modell Sicherheitsschalter Abluftventilator Reglereinheit Zuluftventilator Kohlendioxidsensor Feinstaubfilter für Zuluft F7 Feuchtesensor Wärmetauscher Automatik Sommer/Winter-Luftklappe Grobstaubfilter für Zuluft G4 Grobstaubfilter für Abluft G4 © Vallox Oy - All Rechte vorbehalten... -
Seite 6: Hauptkomponenten
HAUPTKOMPONENTEN ValloPlus 240 MV-K Abbildung: R-Modell Abluftventilator Sicherheitsschalter Zuluftventilator Reglereinheit Feinstaubfilter für Zuluft F7 Kohlendioxidsensor Wärmetauscher Feuchtesensor Automatik Sommer/Winter-Luftklappe Abzugshaube Grobstaubfilter für Zuluft G4 Einstellung der Abzugshaubenklappe Grobstaubfilter für Abluft G4 Einstellung der Ventilatorleistung... -
Seite 7: Installation
Abbildung dargestellt. Stellen Sie sicher, dass das Gerät nach der Montage horizontal ausgerichtet ist. BEFESTIGUNG AN DER DECKE Das Modell ValloPlus 240 MV kann mit einer optionalen Deckenmontageplatte ausgestattet werden. So befestigen Sie die Deckenmontageplatte: •... -
Seite 8: Befestigung Des Lüftungsgeräts An Der Deckenmontageplatte
Diese können für die Einregulierung in die Luftkanäle installiert werden. PLATZBEDARF MIT VALLOX SILENT KLICK SIPHON Das Gerät wird mit einem Vallox Silent Klick Siphon geliefert. Im Beipack befinden sich u. a. ein Geruchsverschluss sowie ein kompaktes Bogenstück, welches bei wenig Platz unter dem Lüftungsgerät verwendet werden kann. -
Seite 9: Valloplus 240 Mv-K
Die Blende auf der Oberseite mit den 3 Winkeln an der Dunstabzugshaube einhängen. Dann die Blende vorsichtig nach unten drücken, bis die 3 Schnappverschlüsse an der Dunstabzugshaube einrasten. 8. Netzspannung wieder einschalten und Funktionsprüfung durchführen. © Vallox Oy - All Rechte vorbehalten... -
Seite 10: Abmessungen Und Geräteanschlüsse
Die Montage muss durch einen Fachinstallateur erfolgen! Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das ValloPlus 240 MV-K einbauen und anschließen. Abmessungen und Geräteanschlüsse Außenluftansaugung links Außenluftansaugung rechts 83 117 Luftanschlüsse ø 125 mm HINWEIS In der Küche... -
Seite 11: Wandmontage
Gerät zu gewährleisten. Kabel nicht quetschen! Das anfallende Kondenswasser darf Hängen Sie das ValloPlus 240 MV-K auf die Montageplat- nicht im Gerät stehen te. Achten Sie darauf, dass die Befestigungspunkte links bleiben. und rechts am Gerät, sowie links und rechts an der Monta- geplatte ineinander greifen. -
Seite 12: Dunstabzugshaube Montieren
Dunstabzugshaube montieren 1. Die Verriegelungen neben dem Fettfilter nach innen drüc- ken und die Fettfilterklappe aufklappen. 2. Den Kabelkanal Dunstabzugshaube hinten) ent fernen. (in der 3. Die elektrische Steckverbindung (unten am Lüftungsgerät) in die entsprechende Durchführung der Dunstabzugshaube einführen und die Dunstabzugshaube unter dem Lüftungsgerät positionieren. -
Seite 13: Küchendekorplatte Montieren
3. Stellen Sie die Luftmengen der Lüftungsstufen entsprechend Anforderungen optimal erfüllen. den Projektie rungsunterlagen ein. Zum Einmessen der 4. Testen Sie an der Bedieneinheit, ob das Gerät auf die jeweilige Lüftungsanlage kann der Vallox Werkskundendienst beauftragt Schaltstufe reagiert. werden. © Vallox Oy - All Rechte vorbehalten... -
Seite 14: Valloplus 240 Mv, 240 Mv-K
ABMESSUNGEN UND KANAL-ANSCHLÜSSE Hauptkomponenten Abmessungen und Kanal-Anschlüsse R-Modell Abbildung: R-Modell. Beim L-Modell sind die Komponenten spiegelbildlich. 1. Abluftventilator 5. Bypassklappe Kanal-Anschlüsse 2. Zuluftventilator 6. Grobstaubfilter für Zuluft G4 Innendurchmesser 3. Feinstaubfilter für Zuluft F7 7. Grobstaubfilter für Abluft G4 des Innenstutzens: 125 mm 4. -
Seite 15: Wartung
Verschlusshebel des Sicherheitsschalters für die Tür den Sicherheitsschalter berührt, so dass das Lüftungsgerät eingeschaltet werden kann. 6. Verbinden Sie das Stromkabel des Lüftungsgeräts wieder mit dem elektrischen Netz. Die Filter sind nun erfolgreich ersetzt. © Vallox Oy - All Rechte vorbehalten... -
Seite 16: Kunststoff- Und Enthalpie-Wärmetauscher Reinigen (Benutzer)
KUNSTSTOFF- UND ENTHALPIE- WÄRMETAUSCHER REINIGEN (BENUTZER) Überprüfen Sie den Zustand des Wärmetauschers etwa einmal im Jahr HINWEIS oder immer wenn die Filter ausgewechselt werden. Bei Bedarf kann der Wenn Sie den Wärmetauscher sowie die Innenseiten des Gerätes gereinigt werden. Wärmetauscher entfernt haben, lässt sich auch VORSICHT der Kondensatablauf... -
Seite 17: Kondenswasser (Benutzer)
Heizperiode, dass der Siphon und der Kondenswasserablauf im haben. Das ist normal Bodenbehälter nicht verstopft ist. Sie können dies prüfen, indem Sie und erfordert keine etwas Wasser in den Bodenbehälter geben. Bei Bedarf reinigen. Abhilfemaßnahmen. © Vallox Oy - All Rechte vorbehalten... -
Seite 18: Reinigung Der Ventilatoren (Installateur)
Reinigen Sie den Zuluftventilator wie folgt: entfernen. Behandeln Sie die Ventilatorflügel Ziehen Sie den Netzstecker des Lüftungsgeräts aus der Steckdose. vorsichtig. 2. Öffnen Sie die Tür des Vallox-Lüftungsgeräts, indem Sie den Entfernen oder Verschlusshebel anheben. bewegen Sie nicht die 3. Heben Sie die Tür heraus. -
Seite 19: Valloplus 240 Mv-K
Um die Lampe (Typ PL 11, 11 W) der Abzugshaube auszutauschen, entfernen Sie das Schutzglas der Lampe (A), indem Sie es nach links schieben. Nach Austausch der Lampe schieben Sie das Schutzglas wieder zurück. © Vallox Oy - All Rechte vorbehalten... -
Seite 20: Technische Daten
TECHNISCHE DATEN Produktnamen Produktnummer Ventilatoren Zuluft 0,119 kW, 0,9 A EC Abluft 0,119 kW, 0,9 A EC ValloPlus 240 MV R ValloPlus 240 MV L Luftmengen Zuluft 73 l/s, 100 Pa Abluft 84 l/s, 100 Pa Elektrischer 230 V, 50 Hz, 5,7 A Filter Feinstaubfilter für Zuluft F7... -
Seite 21: Interner Elektrischer Anschluss
5. Zuluft vom Wärmetauscher D/I2 Digitaleingang 2 bei 90 °C und 130 °C 11V1 11,1 V Betriebsspannung Haubenanschluss AN/I Analogeingang 0-10 VDC ValloPlus 240 SC-K RM/I 24-V-Relaiseingang RM/O 24-V-Relaisausgang LEITUNGSFARBEN Schwarz Blau Braun Weiß Grau Gelb YEGN Gelb-grün © Vallox Oy - All Rechte vorbehalten... -
Seite 22: Valloplus 240 Mv-K
ValloPlus 240 MV-K 50Hz MB_A MB_A MB_B MB_B +24V +24V RS_A RS_A RS_B RS_B TESTER +24V +24V RS_A RS_A RS_B RS_B +11V1 +24V AN/I D/I1 RM/I +24V RM/O D/I2 1 2 3 4 5 6 T1 T2 °C °C 950584... -
Seite 23: Externer Elektrischer Anschluss
0,3 W Digitales und analoges Grundpotential AN/I Analogeingang 0-10 VDC RS_A Signal A, Lokaler Modbus RM/I 24-V-Relaiseingang MyVallox CO2-Sensor 1,2 W RS_B Signal B, Lokaler Modbus RM/O 24-V-Relaisausgang Spannung 24 VDC Anschluss für Außentemperatursensor © Vallox Oy - All Rechte vorbehalten... -
Seite 24: Kanal-Heizregister Anschlussbeispiel
Kühlen verwendet wird, muss es im Außenluft-Kanal vor Grenzwert). dem Lüftungsgerät montiert werden. In diesem Fall können die Pumpe und das Magnetventil V mit dem Lüftungsgerät Vallox MV gesteuert werden. Es werden keine separaten HINWEIS: KÜHLUNG Thermostate benötigt. Die Zuluft-Einstellung für das aktive Profil... -
Seite 25: Elektrischer Anschluss Zur Steuerung Eines Externen Wärmetauschers
MyVallox Home / MyVallox Cloud +24 V +24 V Spannung (Gleichstrom) MLV (SOLE): Digitales und analoges Grundpotential RM/I 24-V-Relaiseingang RM/O 24-V-Relaisausgang WNH: Zirkulationspumpe Luft-Vorwärmung Magnetventil Luft-Vorwärmung Verteiler stromlos offen LÜFTUNGSGERÄT (Frostschutz) WNH Ventil © Vallox Oy - All Rechte vorbehalten... -
Seite 26: Explosionszeichnung Und Teileverzeichnis
EXPLOSIONSZEICHNUNG UND TEILEVERZEICHNIS ValloPlus 240 MV 21 22 NR. TEIL CODE NR. TEIL CODE NR. TEIL CODE Feinsicherung 80 mA, Seitenplatte 3239010 Deckel des Schaltkastens 3456100 952488 träge 5 x 20 mm Feuchtesensor MyVallox Tür 3368800 Siphon Vallox Silent Klick... -
Seite 27: Valloplus 240 Mv-K
Feinstaubfilter für Zuluft F7 978110 19b. 3234900 NTC Sensorsatz 946145 schalters Ventilator 935360 Klappenmotor 3572800 Abzugshaube Frontplatte der Oberseite Ventilatordichtung 975040 3378000 des Gerätes Baugruppe Sommer-/Winter-Klappe (im Auftrag angeben, ob links- oder 3372800 Typenschild 990991 rechtshändig) © Vallox Oy - All Rechte vorbehalten... -
Seite 28: Checkliste Zur Inbetriebnahme
Es ist ein Niedertemperatur-Register eingebaut und der Fühler ist angeschlossen Die Luftbefeuchtereinheit ist frei zugänglich, der Wartungsraum ist vorhanden Vallox GmbH I Von-Eichendorff-Str. 59a I 86911 Dießen Telefon (0 88 07) 94 66-0 I Telefax (0 88 07) 94 66-99 © Vallox GmbH I Änderungen behalten wir uns vor... - Seite 31 © Vallox Oy - All Rechte vorbehalten...
- Seite 32 Vallox GmbH | Von-Eichendorff-Straße 59 a | 86911 Dießen Tel. +49 8807 9466-0 | Fax +49 8807 9466-99 | info@vallox.de www.vallox.com Vallox Oy | Myllykyläntie 9-11 | 32200 LOIMAA | FINNLAND Kundendienst +358 10 7732 200 | Aftersales +358 10 7732 270...
