- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2019 Ausführung DE 2.01 - 15/05/2019...
-
Seite 2: Inhaltsverzeichnis
HT9021 INHALT SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während der Anwendung ....................3 1.3. Nach Gebrauch ......................... 3 1.4. Definition der Überspannungskategorie ................3 ALLGEMEINE BESCHREIBUNG ..................4 2.1. Echt Effektivwert ( TRMS) und Mittelwert-Definitionen ............ 4 ... -
Seite 3: Sicherheitsvorkehrungen Und Verfahren
HT9021 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist Achten Sie bei Messungen mit äußerster Sorgfalt auf folgende Bedingungen:... -
Seite 4: Während Der Anwendung
HT9021 1.2. WÄHREND DER ANWENDUNG Lesen Sie die Empfehlung, die folgt, und die Anweisung in diesem Handbuch: WARNUNG Nicht Befolgen der Verwarnungen und/oder der Gebrauchsanweisung beschädigt vielleicht das Gerät und/oder seine Bestand§e und kann den Benutzer verletzen Entfernen Sie die Zange vom Leiter oder Stromkreis, wenn Sie den Messbereich ändern. -
Seite 5: Allgemeine Beschreibung
HT9021 2. ALLGEMEINE BESCHREIBUNG Dank eines neuen Entwicklungskonzepts, doppelte Isolation sowie Übereinstimmung mit Kategorie IV bis zu 600V zusichert (für Strommessungen), können Sie sich auf größtmögliche Sicherheits-Bedingungen verlassen. Das Messgerät kann die folgenden Messungen ausführen: DC und AC Spannung (True RMS) bis 1000V ... -
Seite 6: Vorbereitung Für Die Verwendung
HT9021 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Dieses Gerät wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein –... -
Seite 7: Nomenklatur

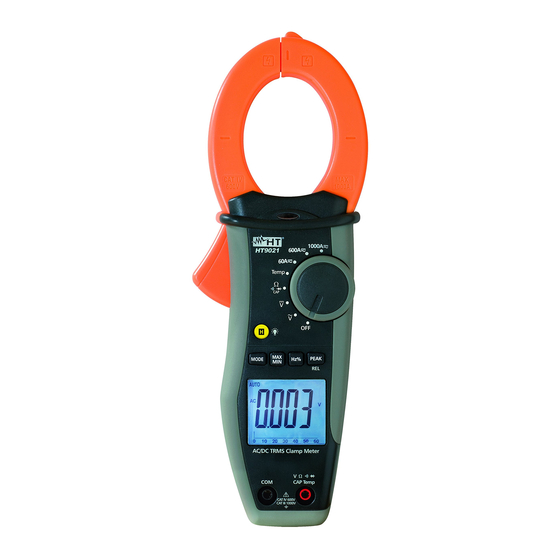

HT9021 4. NOMENKLATUR 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Zangenbacken 2. Rote LED für berührungs- lose AC Spannungserkennung 3. Zangenöffner 4. Funktionswahlschalter 5. HOLD / Taste 6. MODE, MAX/MIN, Hz%, PEAK/REL Taste 7. LCD Anzeige 8. V Temp Eingangsbuchse 9. COM Eingangsbuchse Abb. -
Seite 8: Beschreibung Der Funktionstasten
HT9021 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. H Taste Mit dieser "H" Taste aktivieren Sie die HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol "H" wird angezeigt. Um diese Funktion zu deaktivieren. Drücken Sie kurz die "H" Taste oder. Drehen Sie den Funktionswahlschalter in eine andere Position. -
Seite 9: Anweisungen Zum Gebrauch
HT9021 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. AC SPANNUNGSMESSUNG WARNUNG Die max. Eingangsspannung ist DC 1000V bzw. 1000V AC RMS. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Instrument könnte zerstört werden Abb. -
Seite 10: Dc Spannungsmessung
HT9021 5.2. DC SPANNUNGSMESSUNG WARNUNG Die max. Eingangsspannung ist DC 1000V bzw. 1000V AC RMS. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Instrument könnte zerstört werden Abb. 4 DC Spannungsmessung 1. -
Seite 11: Widerstandsmessung
HT9021 5.3. WIDERSTANDSMESSUNG WARNUNG Vor jeder Widerstandsmessung in einem Schaltkreis schalten Sie die Versorgungsspannung vom Prüfschaltkreis ab und entladen Sie alle Kondensatoren Abb. 5: Messung von Widerständen 1. Drehen Sie den Schalter in die on CAP Position. Das “” Symbol wird angezeigt. -
Seite 12: Durchgangsprüfung Und Diodentest
HT9021 5.4. DURCHGANGSPRÜFUNG UND DIODENTEST WARNUNG Vor jeder Widerstandsmessung in einem Schaltkreis schalten Sie die Versorgungsspannung vom Prüfschaltkreis ab und entladen Sie alle Kondensatoren Abb. 6: Durchgangsprüfung und Diodentest 1. Wählen Sie die CAP Position 2. Drücken Sie die MODE Taste und wählen die Durchgangsprüfung. Das Symbol wird im Display angezeigt. -
Seite 13: Kapazitätsmessung
HT9021 5.5. KAPAZITÄTSMESSUNG WARNUNG Entfernen Sie vor der Messung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Messung der Kapazität 1. Wählen Sie die CAP Position 2. Drücken Sie die “MODE“ Taste bis das Symbol “nF“ im Display erscheint. -
Seite 14: Temperaturmessung
HT9021 5.6. TEMPERATURMESSUNG WARNUNG Vermeiden Sie einen direkten Kontakt des Temperaturfühlers mit Oberflächen die eine Spannung von mehr als 30 VAC oder 60 VDC führen. Abb. 8 Temperaturmessung 1. Wählen Sie die Temp Position 2. Drücken Sie die “MODE“ Taste und wählen Sie die Messeinheit „°C” oder “°K” aus. -
Seite 15: Ac Und Dc Strommessung
HT9021 5.7. AC UND DC STROMMESSUNG WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 9: AC und DC Strommessung 1. Drehen Sie den Funktionswahlschalter in eine Position zwischen 60A , 600A oder 1000A . Sollte der zu erwartende Stromwert unbekannt sein, wählen Sie den höchsten Messbereich. -
Seite 16: Frequenz Und Tastverhältnis
HT9021 5.8. FREQUENZ UND TASTVERHÄLTNIS WARNUNG Bei der Frequenzmessung mit Hilfe der Messleitungen beträgt die max. zulässige Eingangsspannung DC 1000V bzw. 1000V AC RMS. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Instrument könnte zerstört werden ... -
Seite 17: Wartung Und Pflege
HT9021 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte bei der Messung oder bei der Lagerung um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Setzen Sie das Messgerät nicht Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung aus. -
Seite 18: Technische Daten
HT9021 7. TECHNISCHE DATEN 7.1. EIGENSCHAFTEN Die Genauigkeit ist angegeben als [%Anzeige + (Dgt*Auflösung)] auf 18°C28°C,<75%RH DC Spannung (Autorange) Eingangswiders Messbereich Auflösung Genauigkeit Überlastschutz tand 600.0mV 0.01mV 6.000V 0.001V (1.0%anz + 3dgt) 60.00V 0.01V 1000VDC/ACrms 10M 600.0V 0.1V 1000V Bei Spannungen VDC >1000V ertönt ein Warnsignal... - Seite 19 HT9021 Kapazität (Autorange) Messbereich Auflösung Genauigkeit Überlastschutz (3.5%anz+40dgt) 40.00nF 0.01nF 400.0nF 0.1nF 4.000F 0.001F (2.5%anz+5dgt) 600VDC/ACrms 40.00F 0.01F 400.0F 0.1F (5.0%anz+5dgt) 4000F 1F Diodentest Funktion Prüfstrom Leerlaufspannung 0.9mA typisch 2.8VDC Frequenz mit Hilfe (Autorange) Messbereich Auflösung Genauigkeit Empfindlichkeit Überlastschutz 99.99Hz 0.01Hz...
-
Seite 20: Bezugsnormen
HT9021 7.1.1. Bezugsnormen Sicherheitsstandard: IEC/EN61010-1 EMC: IEC/EN61326-1 Isolation: doppelte, verstärkte Isolation Verschmutzungsgrad: Maximale Höhe: 2000m Überspannungskategorie: CAT IV 600V, CAT III 1000V gegen Erde 7.1.2. Allgemeine Daten Mechanische Eigenschaften Abmessungen (B x H x T): 88 x 252 x 44mm... -
Seite 21: Garantie
HT9021 8. GARANTIE 8.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
