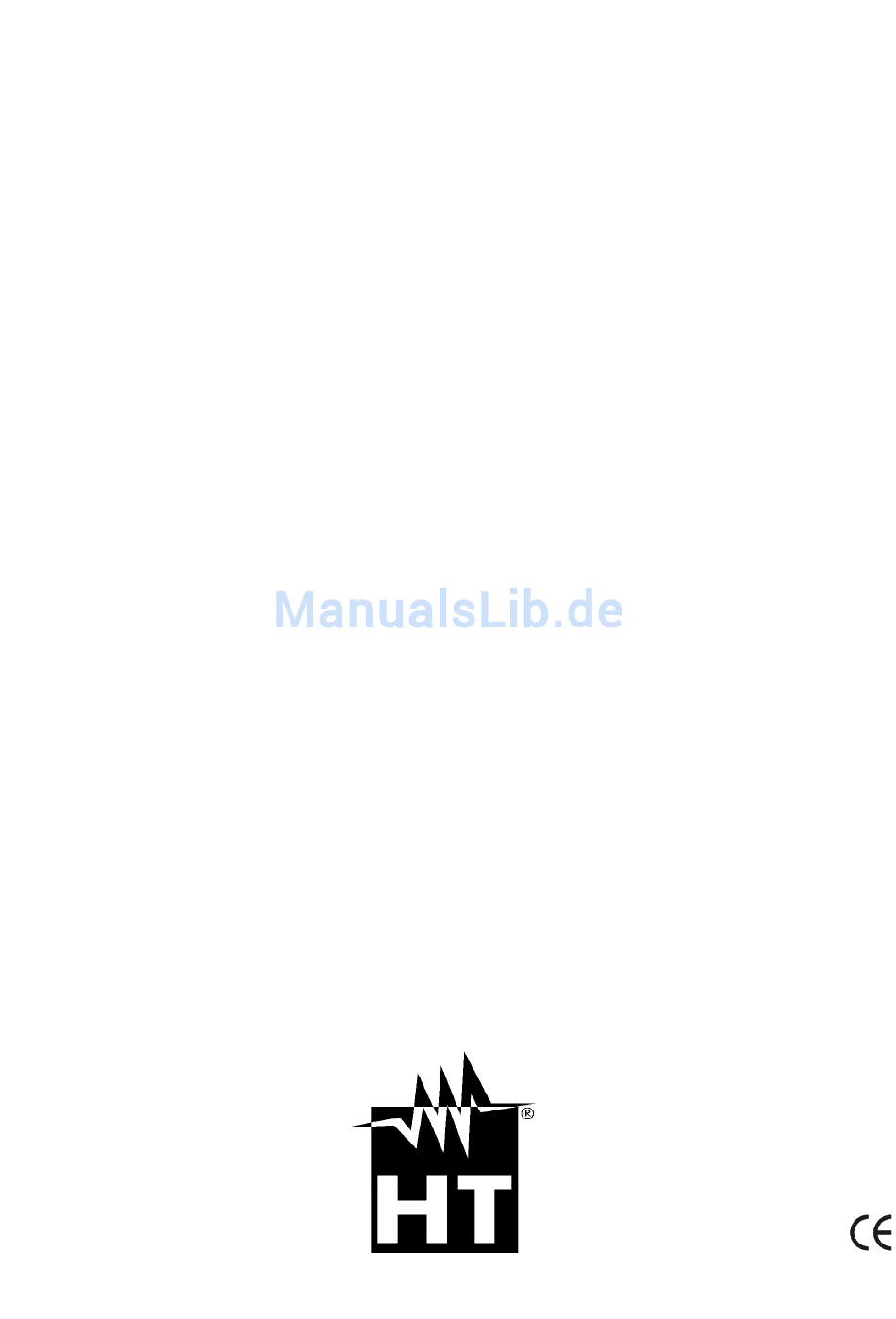

- Seite 1 DEUTSCH Bedienungsanleitung © Copyright HT ITALIA 2012 Ausführung DE 1.01 - 10/10/2012...
-
Seite 2: Inhaltsverzeichnis
HT210 Inhaltsverzeichnis: SICHERHEITSHINWEISE ......................2 1.1. Vorbereitung ......................2 1.2. Während des Gebrauchs ..................3 1.3. Nach dem Gebrauch ..................... 3 1.4. Überspannungskategorien-Definitionen ..............3 ALLGEMEINE BESCHREIBUNG ....................4 VORBEREITUNGEN FÜR DEN GEBRAUCH ................4 3.1. Vorabprüfung ......................4 3.2. -
Seite 3: Sicherheitshinweise
HT210 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht dem Sicherheitsstandard IEC/EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 4: Während Des Gebrauchs
HT210 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: ACHTUNG Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen • Wenn Sie den zu messenden Bereich ändern, trennen Sie die Messleitungen zuerst vom zu prüfenden Objekt, um jede Gefahr zu vermeiden... -
Seite 5: Allgemeine Beschreibung
HT210 2. ALLGEMEINE BESCHREIBUNG Das Multimeter HT210 kann folgende Messungen (alle mit automatischer Bereichswahl) ausführen: • DC Spannung • AC Spannung • Widerstand und Durchgangmessung • Kapazität • Frequenz • Duty Cycle (Tastverhältnis) • Diodentest • Temperatur mit K-Temperaturfühler Jede dieser Funktionen kann mittels des 7-stelligen Drehschalters gewählt werden (inklusive der “OFF”-Position”). -
Seite 6: Bedienungsanweisungen

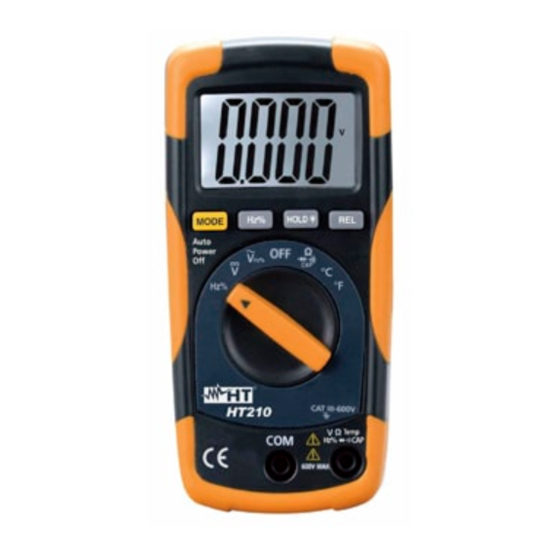

HT210 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1. LCD 2. Funktionswahlschalter 3. COM Eingangsbuchse 4. VΩ Temp CAP HZ% Buchse 5. MODE Taste 6. Hz% Taste 7. HOLD Taste 8. REL Taste 9. Batteriedeckel Abb. 1: Messgerätebeschreibung DE - 5... -
Seite 7: Funktionstasten
HT210 4.2. FUNKTIONSTASTEN 4.2.1. HOLD- Taste Durch Drücken der HOLD-Taste wird der angezeigte Wert “eingefroren” und das “HOLD”- Symbol wird im Display angezeigt. Durch erneutes Drücken der HOLD-Taste wird die Funktion wieder ausgeschaltet. Durch längeres Drücken der Taste (1 sec) ist es möglich, die Hintergrundbeleuchtung ein bzw. -
Seite 8: Messungen
HT210 4.3. MESSUNGEN 4.3.1. DC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 2: DC-Spannungsmessung 1. Stellen Sie den Drehschalter in die Position . Das “DC” Symbol wird angezeigt 2. -
Seite 9: Ac-Spannungsmessung
HT210 4.3.2. AC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 3: AC-Spannungsmessung 1. Stellen Sie den Drehschalter in die Position . -
Seite 10: Widerstandsmessung & Durchgangsprüfung
HT210 4.3.3. Widerstandsmessung & Durchgangsprüfung ACHTUNG Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine Spannung mehr Messkreis befindet entladen alle Kondensatoren. Abb. 4: Widerstandsmessung und Durchgangsprüfung 1. Stellen Sie den Drehschalter in die Position Ω 2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse VΩTempHz%CAP... -
Seite 11: Diodentest
HT210 4.3.4. Diodentest ACHTUNG Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine Spannung mehr Messkreis befindet entladen alle Kondensatoren. Abb. 5: Diodentest 1. Stellen Sie den Drehschalter in die Position Ω 2. Drücken Sie nun die MODE Taste bis das Symbol angezeigt wird 3. -
Seite 12: Frequenzmessung & Tastverhältnis
HT210 4.3.5. Frequenzmessung & Tastverhältnis ACHTUNG Die max. Eingangsspannung ist AC 250V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 6: Frequenzmessung & Tastverhältnis 1. Stellen Sie den Drehschalter in die Position HZ%. Das Hz Symbol wird angezeigt 2. -
Seite 13: Kapazitätsmessung
HT210 4.3.6. Kapazitätsmessung ACHTUNG Stellen Sie vor dem Kapazitätstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 7: Kapazitätsmessung 1. Stellen Sie den Drehschalter in die Position Ω 2. Drücken Sie nun die MODE Taste bis das Symbol “nF” angezeigt wird 3. -
Seite 14: Temperaturmessung
HT210 4.3.7. Temperaturmessung ACHTUNG Stellen Sie vor dem Temperaturmessung sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 8: Temperaturmessung 1. Wählen Sie die Funktion °C oder °F aus 2. Verbinden Sie den Temperatur-Adapter mit den VΩTempHz%CAP (+) und COM Buchsen (-) und achten Sie auf die Polung (s. -
Seite 15: Wartung
HT210 5. WARTUNG 5.1. ALLGEMEINES Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 16: Technische Daten
HT210 6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Die Genauigkeit wird angegeben als [% der Anzeige + Anzahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 18°C bei relativer Luftfeuchtigkeit <70%. DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überspannungsschutz 4.000V 0.001V ±(1.2%rdg+2dgt) 40.00V... - Seite 17 HT210 Duty Cycle/ Tastverhältnis (Autorange) Bereich Auflösung Genauigkeit Empfindlichkeit Überspannungsschutz ±(1.2%rdg + 2dgt) 0.5 - 99% 0.1% >8Vrms 250VDC/ACrms 100µs< Impulsdauer <100ms Frequenzbereich: 5Hz ÷ 150Hz Kapazität (Autorange) Bereich Auflösung Genauigkeit Überspannungsschutz ±(5.0%rdg + 7dgt) 40.00nF 0.01nF 400.0nF 0.1nF ±(3.0%rdg + 5dgt) 4.000µF...
-
Seite 18: Sicherheitsstandards
Lagerfeuchtigkeit: <80%HR Dieses Gerät erfüllt die Anforderungen der Europäischen Niederspannungs- Richtlinie 2006/95/CE (LVD) und der EMV-Richtlinie 2004/108/CE 6.3. ZUBEHÖR 6.3.1. Mitgeliefertes Zubehör • HT210 Multimeter • Messleitungen • Adapter und K-Typ Temp-Fühler • Batterien • Schutztasche • Bedienungsanleitung • Garantiekarte 6.3.2. -
Seite 19: Service
HT210 7. SERVICE 7.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
