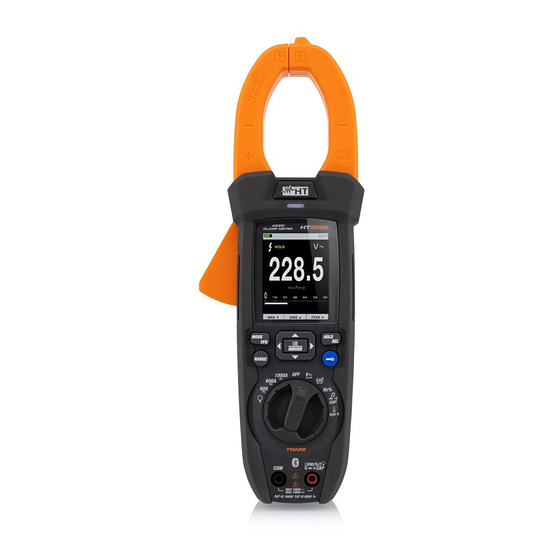

HT ECLIPSE HT9025 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HT Anleitungen
  4. Messgeräte
  5. ECLIPSE HT9025
  6. Bedienungsanleitung

HT ECLIPSE HT9025 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

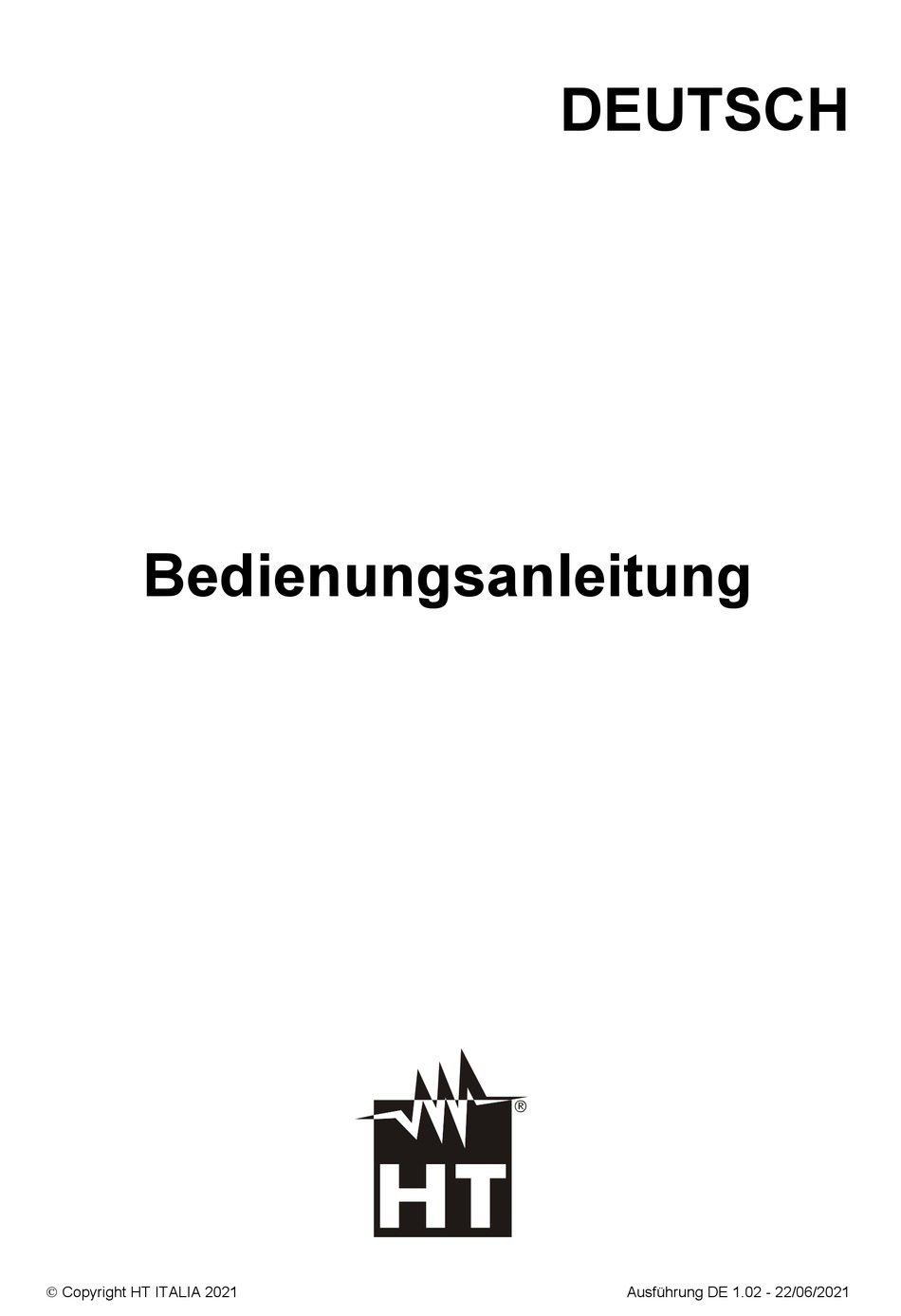

DEUTSCH
Bedienungsanleitung
 Copyright HT ITALIA 2021
Ausführung DE 1.02 - 22/06/2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT ECLIPSE HT9025

Inhaltszusammenfassung für HT ECLIPSE HT9025

  • Seite 1 DEUTSCH Bedienungsanleitung  Copyright HT ITALIA 2021 Ausführung DE 1.02 - 22/06/2021...

  • Seite 2: Inhaltsverzeichnis

    ECLIPSE - HT9025 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2     1.1.  Vorbereitende Instruktionen ....................3  1.2.  Während des Gebrauchs ....................3  1.3.  Nach dem Gebrauch ......................3  1.4.  Messkategorien-Definition (Überspannungskategorien) ........... 4  ALLGEMEINE BESCHREIBUNG ................. 5     2.1.  Messgeräte mit Mittelwert und mit True RMS ..............

  • Seite 3: Sicherheitsvorkehrungen Und -Verfahren

    ECLIPSE - HT9025 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 4: Vorbereitende Instruktionen

    ECLIPSE - HT9025 1.1. VORBEREITENDE INSTRUKTIONEN  Dieses Gerät ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen.  Das Gerät kann zur Messung von SPANNUNG und STROM in Installationen mit CAT IV 600V und CAT III 1000V benutzt werden. ...

  • Seite 5: Messkategorien-Definition (Überspannungskategorien)

    ECLIPSE - HT9025 1.4. MESSKATEGORIEN-DEFINITION (ÜBERSPANNUNGSKATEGORIEN) Die Norm IEC/EN61010-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, “ Regel- und Laborgeräte, Teil 1: Allgemeine Erfordernisse , definiert die Bedeutung der “ Messkategorie, gewöhnlich auch Überspannungskategorie genannt. Unter § 6.7.4: Zu messende Stromkreise, steht: (OMISSIS) Schaltkreise sind in die folgenden Messkategorien eingeteilt: ...

  • Seite 6: Allgemeine Beschreibung

    ECLIPSE - HT9025 2. ALLGEMEINE BESCHREIBUNG Das Mercury hat die folgenden Eigenschaften: Funktion Multimeter  DC Spannung bis 1500V  AC, AC+DC TRMS Spannung bis 1000V  DC, AC, AC+DC TRMS Spannung mit niedriger Impedanz (LoZ)  AC TRMS Spannung und Strom auf VFD-Geräten ...

  • Seite 7: Vorbereitung Zum Gebrauch

    ECLIPSE - HT9025 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte.

  • Seite 8: Nomenklatur

    ECLIPSE - HT9025 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Zangenbacken 2. Positive Gleichstrompolarität 3. LED AC- Spannungserkennung 4. Zangenöffner 5. LCD-Anzeige 6. Taste MODE/VFD 7. Taste HOLD/REL 8. Taste /INRUSH 9. Taste RANGE 10. Taste IR/ (ECLIPSE) Taste (HT9025) 11.
  • Seite 9 ECLIPSE - HT9025 LEGENDE: 1. Negative Gleichstrompolarität 2. Power Leuchte weißem LED-Licht 3. Laserpointer (ECLIPSE) 4. Linse der Wärmebildkamera (ECLIPSE) 5. Schutzschalter der Linse (ECLIPSE) 6. Befestigungsschraube vom Batteriefach 7. Batteriefachdeckel Abb. 2: Rückseite des Messgeräts Legen Sie den Leiter innerhalb der Zangenöffnung so gut wie möglich (siehe Abb. 3) in Kreuzungspunkt gezeigten Marken...

  • Seite 10: Beschreibung Der Funktionstasten

    ECLIPSE - HT9025 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. Taste HOLD/REL Durch Drücken der Taste HOLD/REL, frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die “ ” Taste HOLD/REL noch einmal zum Verlassen der Funktion. Zum Speichern des im Display angezeigten Werts siehe §...

  • Seite 11: Beschreibung Der Internen Funktionen

    ECLIPSE - HT9025 4.3. BESCHREIBUNG DER INTERNEN FUNKTIONEN 4.3.1. Beschreibung des Displays in der Funktion Multimeter Abb. 4: Beschreibung der Symbole im Display Symbol Beschreibung Angabe des Batterieladezustandes 13:17 Angabe der aktuellen System-Uhrzeit HOLD Symbol für aktive Data-HOLD-Funktion Symbol der aktuell ausgewählte Funktion Angabe gemessener Wert 228.5 Auto Range...

  • Seite 12: Beschreibung Des Displays In Funktion Wärmebildkamera (Eclipse)

    ECLIPSE - HT9025 4.3.2. Beschreibung des Displays in Funktion Wärmebildkamera (ECLIPSE) Abb. 5: Beschreibung der Symbole im Display Symbol Beschreibung E=0.95 Eingestellter Wert der Emissivität des Gegenstands (siehe § 4.3.10) °C Angabe der Messeinheit der Temperatur Angabe der Temperatur, die zum im Bild mittigen Cursor gehört. Angabe der Temperatur vom heißesten Punkt (Hot) des Bildes Angabe der Temperatur vom kältesten Punkt (Cold) des Bildes 21.9,…41.1...

  • Seite 13: Abspeicherung Der Messergebnisse

    ECLIPSE - HT9025 4.3.4. Abspeicherung der Messergebnisse Abb. 7: Speicherung eines im Display eingefrorenen Wertes 1. Drücken Sie die Taste HOLD/REL, um das Ergebnis im Display einzufrieren. Die Meldung HOLD erscheint im Display (siehe Abb. 7). “ ” 2. Drücken Sie die Taste  zum Speichern des Werts auf der interner Speicher im Gerät als BMP Bild, oder nochmals die Taste HOLD/REL zum Verlassen der Funktion.

  • Seite 14: Messung Min/Max Und Peak

    ECLIPSE - HT9025 4.3.6. Messung MIN/MAX und PEAK Abb. 9: Messung MIN/MAX und PEAK 1. Drücken Sie die Taste MAX , um in den Messmodus der MAX und MIN Werte der zu messenden Größe einzutreten (siehe Abb. 9 Mitte) – 2.

  • Seite 15: Messung Von Ac, Ac+Dc Spannung Mit Niedriger Impedanz (Loz)

    ECLIPSE - HT9025 4.3.8. Messung von AC, AC+DC Spannung mit niedriger Impedanz (LoZ) Diese Funktion ermöglicht die Messung der AC/DC Spannung mit einer niedrigen Eingangsimpedanz, um kapazitive Einflüsse, die das Messergebnis stark beeinflussen können, zu beseitigen. 1. Wählen Sie Stellung LoZAC+DC 2.

  • Seite 16: Hauptmenü Des Geräts

    ECLIPSE - HT9025 4.3.10. Hauptmenü des Geräts 1. Drücken Sie die Taste MENU zum Eintritt ins Hauptmenü des Geräts. “ ” Abb. 12: Hauptmenü des Geräts (ECLIPSE und HT9025) 2. Benutzen Sie die Pfeiltasten  oder  zur Auswahl der Menüeinträge, und die Pfeiltasten , ...
  • Seite 17 ECLIPSE - HT9025 10. Benutzen Sie die Pfeiltaste  zur Auswahl der Optionen: ON und OFF (Deaktivierung) 11. Drücken Sie die Pfeiltaste , die Taste oder die Taste HOLD/REL zur Bestätigung und zum Verlassen des Hauptmenüs. Befehl Emissivität (ECLIPSE) oder  zur 12.
  • Seite 18 ECLIPSE - HT9025 19. Benutzen Sie die Pfeiltasten  oder  und die Tasten oder  zur Auswahl der folgenden Optionen:  Tastenton  Aktivierung/Deaktivierung des Tastentons für die Funktionstasten.  Bluetooth  Aktivierung/Deaktivierung der Bluetooth Verbindung (siehe § 5.15). ...
  • Seite 19 ECLIPSE - HT9025 25. Benutzen Sie die Tasten  oder  und die Tasten oder  zur Auswahl der Option Bild aufrufen . Die folgenden Bildschirmseiten (die dem letzten gespeicherten Bild “ ” entsprechen) erscheinen im Display: Abb. 18: Aufruf von Bildern im Display 26.
  • Seite 20 ECLIPSE - HT9025 Abb. 20: Löschung von allen gespeicherten Bildern 32. Benutzen Sie die Pfeiltasten  oder  zur Bestätigung (Ja) oder zur Ablehnung (Nein) der Löschung von allen gespeicherten Bildern 33. Drücken Sie die Taste zu bestätigen Befehl Information oder ...
  • Seite 21 ECLIPSE - HT9025 Abb. 22: Bildschirmseite der Wiederherstellung der Default-Einstellungen 37. Benutzen Sie die Pfeiltasten  oder  zur Bestätigung (Ja) oder zur Ablehnung (Nein) die Reset-Funktion des Gerätes 38. Drücken Sie die Taste oder die Taste HOLD/REL zur Bestätigung und zum Verlassen des Hauptmenüs 39.

  • Seite 22: Anweisungen Zum Gebrauch

    ECLIPSE - HT9025 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG ACHTUNG  Die maximale DC Eingangsspannung beträgt 1500V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen ...

  • Seite 23: Ac, Ac+Dc, Vfd Spannungsmessung

    ECLIPSE - HT9025 5.2. AC, AC+DC, VFD SPANNUNGSMESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 24: Lozac, Lozac+Dc Spannungsmessung

    ECLIPSE - HT9025 5.3. LOZAC, LOZAC+DC SPANNUNGSMESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 25: Frequenzmessung Und Duty Cycle-Messung

    ECLIPSE - HT9025 5.4. FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 26: Widerstandsmessung Und Durchgangsprüfung

    ECLIPSE - HT9025 5.5. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 27: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung  2. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VHz% CAP die schwarze Messleitung mit der Eingangsbuchse COM.

  • Seite 27: Diodenprüfung

    ECLIPSE - HT9025 5.6. DIODENPRÜFUNG ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 28: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung  2. Drücken Sie die MODE/VFD Taste zur Auswahl der Messung.

  • Seite 28: Kapazitätmessung

    ECLIPSE - HT9025 5.7. KAPAZITÄTMESSUNG ACHTUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität (wenn gefragt).

  • Seite 29: Temperaturmessung Mit K-Fühler

    ECLIPSE - HT9025 5.8. TEMPERATURMESSUNG MIT K-FÜHLER ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 30: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie Stellung TypeK aus. 2. Drücken Sie die MODE/VFD Taste, bis das Symbol °C oder °F...

  • Seite 30: Dc Strommessung

    ECLIPSE - HT9025 5.9. DC STROMMESSUNG ACHTUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 31: Verwendung des Geräts zur Messung von DC Strom 1. Wählen Sie die Stellung 60A , 600A oder 1000A 2. Drücken Sie die Taste MODE/VFD zur Auswahl der Messungen “A “ 3.

  • Seite 31: Ac Strommessung

    ECLIPSE - HT9025 5.10. AC STROMMESSUNG ACHTUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 32: Verwendung des Gerätes für AC Strommessung 1. Wählen Sie die Stellung 60A , 600A oder 1000A 2. Drücken Sie die MODE/VFD Taste zur Auswahl der “A “...

  • Seite 32: Ac Trms Anlaufstrom (Inrush)

    ECLIPSE - HT9025 5.11. AC TRMS ANLAUFSTROM (INRUSH) ACHTUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 33: Verwendung des Gerätes für AC TRMS Anlassströme (INRUSH) 1. Wählen Sie die Stellung 60A , 600A oder 1000A 2.

  • Seite 33: Messung Von Dc, Ac, Ac+Dc Strom Mit Strommesszange

     Das Gerät führt die Messung sowohl mit der flexiblen Strommesszange F3000U (nur AC) als auch mit anderen Standard-Strommesszangen der HT Familie durch. Bei Strommesszangen mit unserem runden Hypertac Ausgangsstecker ist der optionale Adapter NOCANBA zum Anschluss an das Mercury notwendig.

  • Seite 34: Data Logger Funktion

    ECLIPSE - HT9025 5.13. DATA LOGGER FUNKTION 1. Schalten Sie das Gerät ein, indem Sie den Funktionswahlschalter in die gewünschte Stellung drehen. Einstellung des Abtastintervalls 2. Drücken Sie die Taste MENU , wählen Sie den Eintrag Aufzeichnung und drücken “ ”...
  • Seite 35 ECLIPSE - HT9025 9. Benutzen Sie die Pfeiltasten  oder  zur Auswahl der Einträge Stunde oder “ ” “ ” und drücken Sie die Taste zum Eintritt in die Einstellung. Der angegebene “ ” Wert wird schwarz 10. Benutzen Sie die Pfeiltasten  oder  zur Einstellung der Werte innerhalb des Bereiches: 0 ÷...
  • Seite 36 ECLIPSE - HT9025 17. Drücken Sie die Taste MODE (TENDEN.), um den Graph der Aufzeichnung im Display und den entsprechenden Trend im Zeitablauf anzuzeigen (Trend). Die Bildschirmseite in Abb. 39 linke Seite erscheint im Display. – Abb. 39: Data Logger Funktion Anzeige des Graphs der Aufzeichnung –...
  • Seite 37 ECLIPSE - HT9025 Inhalt des Speichers und Löschung von allen Aufzeichnungen 23. Wählen Sie den Eintrag Erinnerung (siehe Abb. 41 linke Seite) und drücken Sie die “ ” – Taste . Die Bildschirmseite in Abb. 41 rechte Seite erscheint im Display. –...

  • Seite 38: Verwendung Der Internen Wärmebildkamera (Eclipse)

    ECLIPSE - HT9025 5.14. VERWENDUNG DER INTERNEN WÄRMEBILDKAMERA (ECLIPSE) 1. Schalten Sie das Gerät in einer beliebigen Stellung des Funktionswahlschalters ein. 2. Drücken Sie die Taste IR/ zur Aktivierung der internen Wärmebildkamera. 3. Betätigen Sie die Schutzklappe (siehe Abb. 2 Teil 3) und decken Sie die Linse auf.
  • Seite 39 ECLIPSE - HT9025 In der Abbildung ist der IFOV Parameter anschaulich dargestellt. (IFOV = Instant Field Of View = geometrische Auflösung des Geräts = Größe eines einzelnen Pixels des IR Sensors). Die Kamera kann bei einem Abstand zum Gegenstand von 1m eine genaue Temperaturmessung durchführen, sofern der Gegenstand nicht kleiner als 4.53mm ist.

  • Seite 40: Bluetooth Verbindung Und Verwendung Der App Htmercury

    ECLIPSE - HT9025 5.15. BLUETOOTH VERBINDUNG UND VERWENDUNG DER APP HTMERCURY 1. Drücken Sie die Taste , wählen Sie das Menü Einstellung und aktivieren Sie die “ ” Bluetooth-Verbindung im Gerät (siehe § 4.3.10), siehe Abb. 47 Abb. 47: Aktivierung der Bluetooth Verbindung 2.

  • Seite 41: Wartung Und Pflege

    ECLIPSE - HT9025 6. WARTUNG UND PFLEGE ACHTUNG  Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen.  Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit.

  • Seite 42: Technische Daten

    ECLIPSE - HT9025 7. TECHNISCHE DATEN Messgenauigkeit angegeben als±[%Abl.+(Anz. Ziffer*Auflösung)] bei 18°C28°C <75%RH DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz (0.8%Abl + 8Ziff) 600.0mV 0.1mV 6.000V 0.001V (0.5%Abl + 5Ziff) 60.00V 0.01V >10M 1500VDC 600.0V 0.1V (0.8%Abl + 5Ziff) 1500V AC TRMS Spannung Genauigkeit (*) Bereich...
  • Seite 43 ECLIPSE - HT9025 DC Strom Bereich Auflösung Genauigkeit Überlastschutz 60.00A 0.01 A (2.0%Abl + 8Ziff) 600.0A 0.1A 1000VDC/ACrms 1000A AC TRMS Strom / AC TRMS Anlaufstrom (INRUSH) Bereich Auflösung Genauigkeit (*) (50Hz60Hz) Überlastschutz 60.00A 0.01 A (2.5%Abl + 5Ziff) 600.0A 0.1A 1000VDC/ACrms 1000A...
  • Seite 44 ECLIPSE - HT9025 Frequenz (elektrische Kreise) Bereich Auflösung Genauigkeit Überlastschutz 40.00Hz  10kHz 0.01Hz  0.001kHz (0.5%Abl) 1000VDC/ACrms Empfindlichkeit: 2Vrms Frequenz (elektronische Kreise) Bereich Auflösung Genauigkeit Überlastschutz 60.00Hz 0.01Hz 600.0Hz 0.1Hz 6.000kHz 0.001kHz (0.2%Abl+5Ziff) 60.00kHz 0.01kHz 1000VDC/ACrms 600.0kHz 0.1kHz 6.000MHz 0.001MHz 10.00MHz 0.01MHz...
  • Seite 45 ECLIPSE - HT9025 Infrarot Temperatur-Messung (ECLIPSE) Typ des IR Sensors UFPA (80x80pxl, 34m) 8 14m Spektrum-Antwort Sichtfeld (FOV) / Linse 21°x 21° / 7.5mm IFOV (@1m) 4.53mrad Thermale Empfindlichkeit / NETD <0.1°C (@30°C /86°F) / 100mK Fokussierung Automatisch Minimaler Fokusabstand 0.5m Frequenz des Bildes 50Hz...

  • Seite 46: Zubehör

    ECLIPSE - HT9025 Bluetooth Verbindung Typ BLE 4.0 Kompatible Mobilgeräte System Android 4.4 oder höher, iPhone 4 oder höher Klimabedingungen für den Gebrauch 18°C  28°C Bezugstemperatur: Betriebstemperatur: 5°C ÷ 40°C Zulässige relative Luftfeuchtigkeit: <80%RH Lagerungstemperatur: -20°C ÷ 60°C Lager-Luftfeuchtigkeit: <80%RH Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Niederspannungsgeräte 2014/35/EU (LVD) und Richtlinie EMC 2014/30/EU.

  • Seite 47: Service

    ECLIPSE - HT9025 9. SERVICE 9.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
